工业离心式中央通风机RD610结构设计

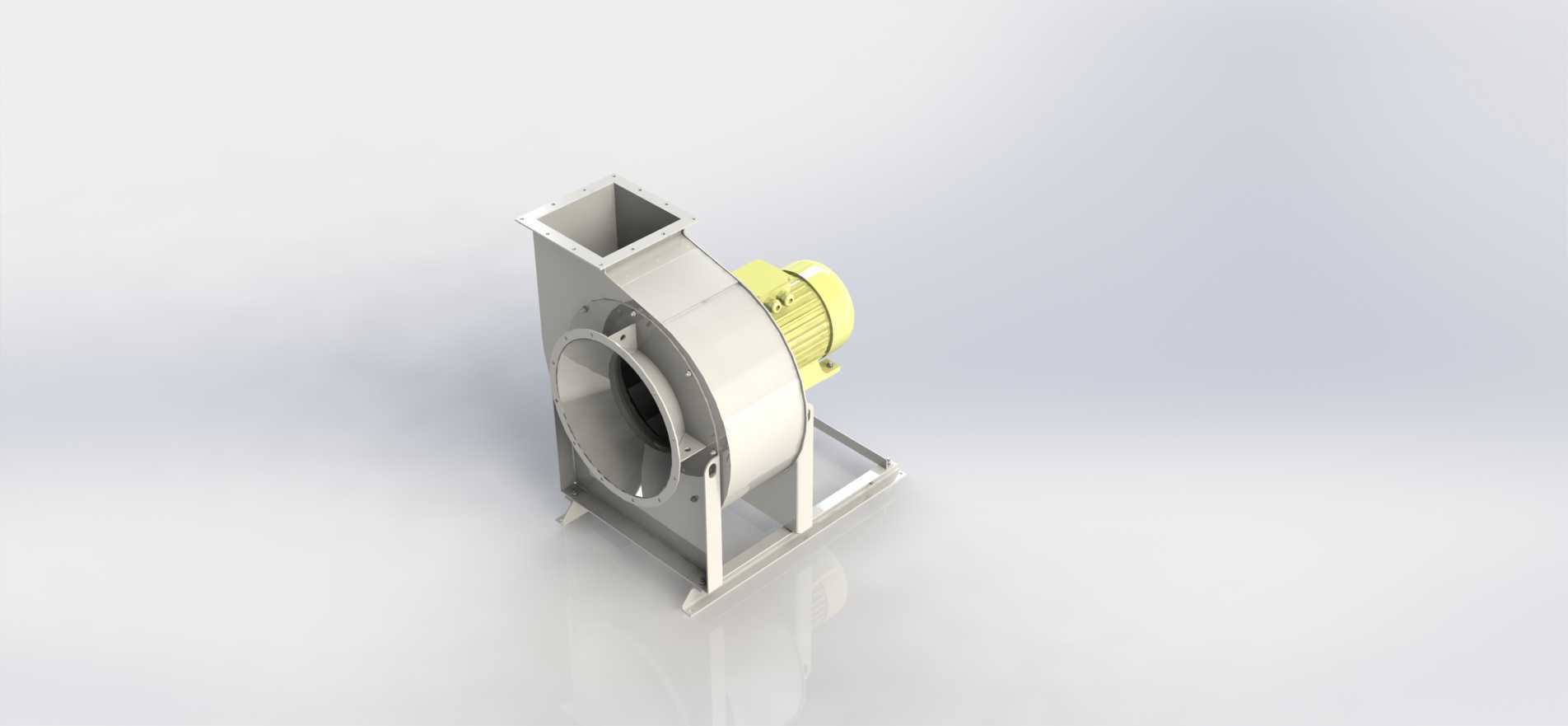

　　这款离心式通风设备的结构设计，首先要匹配工业场景中长距离送风、系统排风的实际风压需求，区别于普通轴流风机的大风压低扬程特性，该机型采用前倾式叶轮配合渐扩型蜗壳流道，能够在管网阻力波动的工况下维持稳定的风量输出，常见于厂房集中排风系统、除尘系统末端引风、生产车间岗位送风配套、中央空调新风系统的动力段，也可适配物料气力输送的低压风源场景，在木工车间除尘、焊接烟尘收集、涂装车间排风这类需要克服滤材阻力、管道沿程阻力的工况中，这类结构的风机适配性远优于普通轴流机型。从结构设计逻辑来看，整机采用蜗壳+叶轮+传动支座+电机直联的布局，没有额外的皮带传动结构，减少了传动损耗与日常维护点，直联结构的同轴度要求在建模阶段就做了公差匹配，

　　叶轮与进风口的间隙控制在合理范围，既避免运转时的碰擦风险，也能减少间隙漏风导致的效率损失。进风口采用收敛式圆弧集流结构，能够让气流均匀进入叶轮腔，减少进气紊流带来的气动噪音与效率损耗，出风口采用方形法兰接口，匹配常规通风管道的法兰连接尺寸，安装时可直接对接标准矩形风管，不需要额外做变径转接件，降低现场安装的加工成本。设备的安装支座采用型钢焊接框架结构，支座的安装孔位做了长圆孔设计，允许现场安装时存在小范围的位置偏差，降低基础施工的精度要求，支座的承重结构做了加强筋处理，能够承载电机与叶轮运转时的动载荷，避免长期运转出现支座变形、同轴度偏移的问题。叶轮部分采用前弯式叶片设计，叶片与轮盖、轮盘的连接做了圆弧过渡，

　　既减少气流在叶道内的阻力，也能降低焊缝处的应力集中，建模时已经做了动平衡的配重预留位，实际生产时可根据动平衡测试结果在预留位置添加配重块，保证运转时的振动值控制在工业设备允许范围内。蜗壳的型线采用对数螺旋线设计，能够让叶轮甩出的气流在蜗壳内平稳减速增压，减少气流在蜗壳内的涡流损失，蜗壳侧板做了折边加强结构，避免风机运转时蜗壳在负压作用下出现变形，影响流道精度。电机安装位采用法兰直装结构，电机轴与叶轮轮毂的配合采用键连接加锁紧螺母的固定方式，能够传递足够的扭矩，避免启动、变速时出现轮毂松动的问题，电机与蜗壳之间的密封垫做了密封结构设计，防止高压侧气流从电机安装间隙泄漏，影响整机效率。从安装边界来看，整机的重心落在支座框架的中心区域，

　　安装时不需要额外做配重平衡，设备的检修空间预留充分，电机侧预留了足够的接线与维护空间，叶轮侧的进风口位置预留了对接软连接的安装空间，现场安装时可在进风口、出风口处加装防火软接，既能够减少风机振动传递到风管系统，也能补偿管道安装的位置偏差。在实际选型配套时，这款机型的风压曲线平缓，在管网阻力波动±15%的范围内，风量变化幅度较小，适合管网阻力不稳定的通风系统，比如配套滤筒除尘器时，随着滤筒表面积灰增加，系统阻力会逐步上升，这款风机的特性能够在阻力上升阶段维持足够的抽风量，保证除尘系统的效果不会出现明显衰减。建模过程中，所有的板件厚度、型材规格都按照实际钣金加工、型材下料的工艺要求做了预留，蜗壳的板材折弯半径、焊缝预留位置都符合常规钣金加工厂的工艺能力，不需要特殊的加工设备就能完成生产，叶轮的叶片冲压成型、轮盖轮盘的焊接工艺都做了工艺性优化，减少生产过程中的加工难度，降低制造成本。设备的整体结构没有易损的复杂结构，日常维护只需要定期检查轴承温度、紧固连接螺栓、清理叶轮表面积灰，不需要频繁更换易损配件，适合长期连续运转的工业场景。
