直径80行程150标准拉杆式气动气缸

　　在轻工包装、电子组装、普通机床上下料、小型工装夹具的气动回路里，这类拉杆式标准气缸是出现频次极高的直线执行部件，和薄型气缸、笔形气缸不同，它的结构刚性更强，能承受一定的侧向负载余量，适合行程中等、输出力要求稳定的工位。这款缸径80mm、行程150mm的气缸，额定工作压力下的理论推力能覆盖多数中小型压装、推料、工位顶升的需求，不用额外选配大缸径元件就能满足负载要求，同时不会因为缸径过大造成气源浪费。从结构设计来看，它采用四根对称布置的钢制拉杆拉紧前后端盖与缸筒，这种经典结构的优势在于拆装维护便捷，端盖密封件磨损后可以快速拆解更换，不用整体报废元件；缸筒采用硬质氧化铝合金材质，内壁粗糙度控制在合适范围，能降低活塞密封圈的滑动磨损，

　　延长元件使用寿命，同时铝合金材质的自重比钢制缸筒低很多，能减少安装位置的承重负担。前后端盖都设置了标准的气口接口，适配常规气动接头，端盖内部集成了缓冲密封圈，在活塞运行到行程端点时能形成气垫缓冲，减少金属撞击带来的噪音和结构振动，避免长期冲击导致的安装螺栓松动问题。活塞杆采用镀硬铬处理，表面硬度高，耐磨性能好，外露部分不容易被车间内的切削液、粉尘锈蚀，前端的标准外螺纹接口可以适配不同的连接附件，比如浮动接头、Y型接头、I型接头，能匹配不同的安装工况，不管是直接和负载硬连接，还是通过附件补偿同轴度误差都能适配。安装边界上，这款气缸的外形尺寸遵循通用标准气缸的安装规范，前后端盖都预留了标准的安装孔位，可以选配脚架安装、法兰安装、

　　中摆轴安装等多种安装方式，不需要额外定制安装支架就能直接适配多数设备的安装位；150mm的行程长度刚好覆盖多数短距离直线往复动作的需求，比如包装线上的纸盒推送、工装夹具的工件夹紧松开、组装工位的短距离移位，不会因为行程过长导致气缸伸出时刚性不足，也不会因为行程过短无法满足动作距离要求。实际选型使用的时候，要注意气缸的运行速度控制，通常在进出气口搭配单向节流阀调节排气速度，避免活塞运行速度过快造成冲击，尤其是带负载运行时，过快的速度会让密封圈磨损加剧，还可能导致负载移位；如果工况里存在大量粉尘或者切削液飞溅，还需要在活塞杆前端加装防尘护套，避免杂质进入缸筒内部拉伤内壁、损坏密封件。这款气缸的三维结构完全按照实物的装配关系建模，

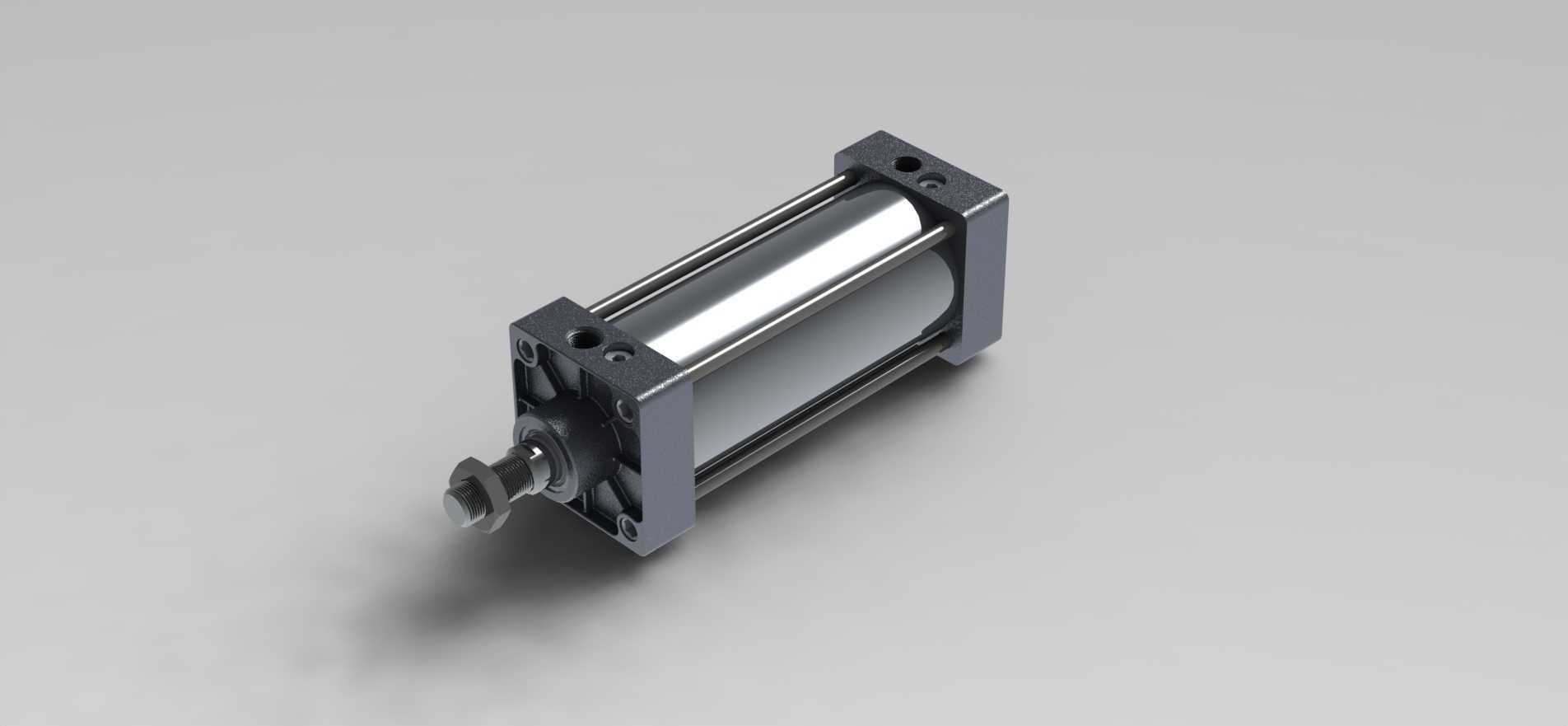

　　所有零件的配合间隙、安装孔位尺寸、接口规格都和实际量产元件一致，做设备布局的时候可以直接调取模型，不用反复核对安装尺寸，能避免后期装配时出现干涉、安装孔位不对的问题；做气动回路设计的时候，也能根据模型的外形尺寸预留足够的安装和维护空间，比如气口接头的拆装空间、传感器的安装位置，不用等元件采购回来才发现空间预留不足。很多刚接触气动设计的工程师容易忽略气缸的缓冲调节和安装同轴度，其实这类拉杆气缸虽然有一定的抗侧向力能力，但如果安装时活塞杆和负载的运动方向同轴度偏差太大，长期运行会导致活塞杆弯曲、密封件偏磨，出现漏气、推力不足的问题，建模的时候就可以提前模拟运动轨迹，确认同轴度是否符合要求，减少后期调试的工作量。另外，这款气缸的活塞上配套了导向环和双向密封圈，能保证活塞在缸筒内运行时不会出现偏磨，双向密封可以同时保证前后腔的气压密封性，不会出现内漏导致的推力下降、动作迟缓问题；端盖上的防尘圈可以阻挡外界杂质进入端盖内部的导向套，避免导向套磨损导致的活塞杆晃动。在一些对动作可靠性要求高的工位，还可以在缸筒外侧配套磁性开关，通过活塞上的磁环触发信号，反馈气缸的伸出和缩回位置，不用额外加装外置行程开关，能简化设备的结构，减少接线工作量，这款模型也预留了磁性开关的安装槽位，和实际产品的结构完全一致，布局的时候可以直接把磁性开关模型装配到对应位置，确认走线空间是否充足。
