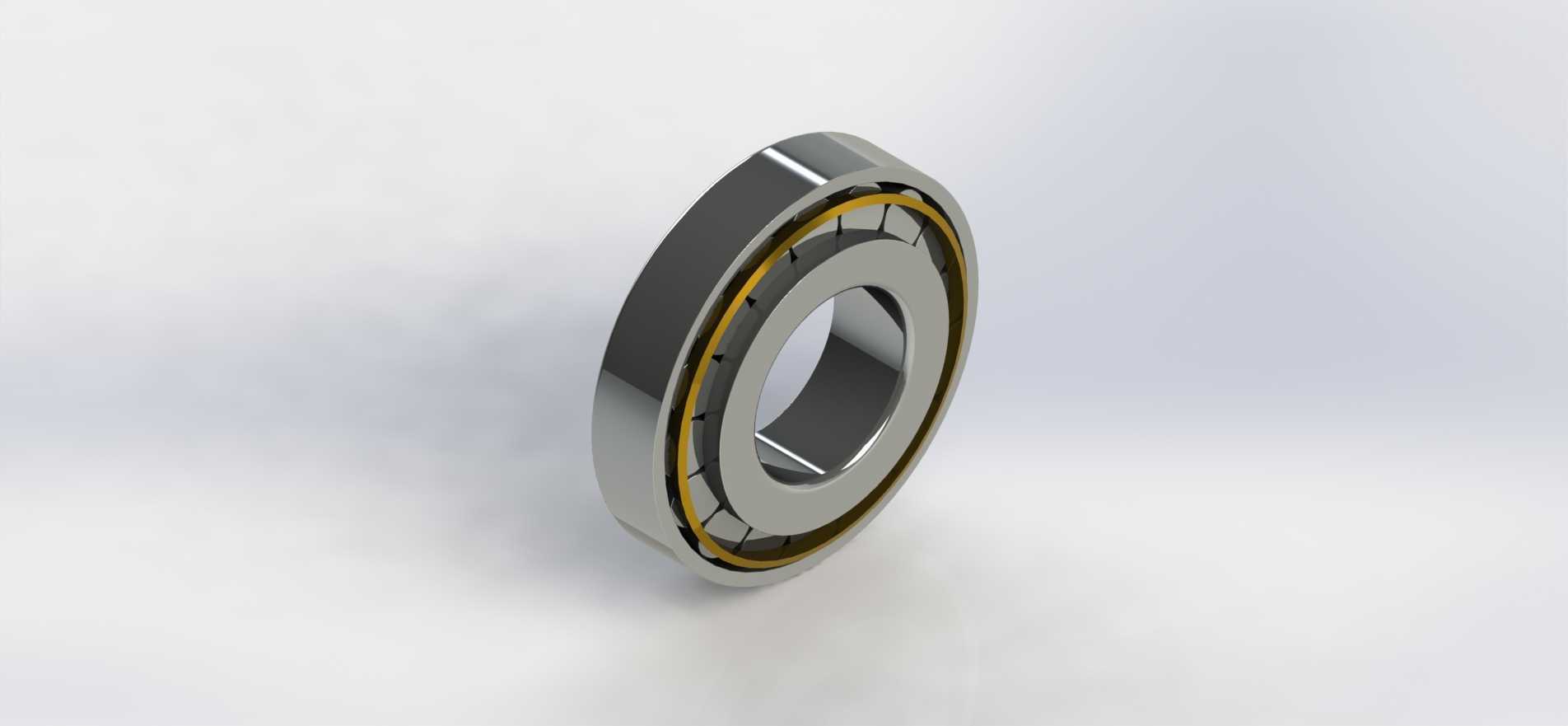

SKF30313圆锥滚子轴承结构设计

　　在矿山输送线的重载托辊组、商用车驱动桥主减速器、机床主轴重载支承端这类工况里，径向与轴向联合载荷的承载需求始终是回转支承选型的核心痛点，SKF30313型圆锥滚子轴承的设计逻辑，正是围绕这类复合载荷场景搭建的。从结构本质来看，这类轴承的内圈带锥形滚道、外圈为配套锥面结构，滚动体采用截锥形滚子设计，滚子与滚道的接触线存在固定锥角，可同时承受径向载荷与单向轴向载荷，当成对反向安装时，还可承受双向轴向载荷，适配轴系的双向窜动限制需求。

　　设计过程中首先要匹配安装边界的尺寸约束，30313属于公制圆锥滚子轴承的标准系列，内径尺寸对应65mm，适配直径65mm的阶梯轴轴颈安装位，安装时内圈与轴颈采用过盈配合，过盈量需根据载荷波动幅度调整，重载冲击工况下过盈量取轴径的0.0008-0.0012倍，避免运转过程中内圈与轴发生相对蠕变磨损；外圈外径为140mm，宽度方向总装配尺寸为36mm，适配轴承座孔的安装深度需预留0.5-1mm的轴向调整间隙，用于安装时调整轴承预紧力。轴承的保持架采用冲压钢保持架结构，兜孔设计为与滚子锥面匹配的锥形结构，可在运转过程中对滚子进行精准导向，避免滚子发生歪斜导致的边缘应力集中，保持架的梁部做了减薄处理，在保证结构强度的前提下增加了内部储脂空间，可延长润滑维护周期。

　　从实际使用场景的适配性来看，这类轴承的滚子与滚道为线接触形式，相比同尺寸的深沟球轴承点接触结构，额定动载荷可提升40%以上，额定静载荷提升幅度可达60%，能够承受较大的冲击载荷，在工程机械行走机构的轮边支承、冶金设备轧辊的非传动端支承、重型减速机的输入输出轴支承场景中应用广泛。设计建模时需要注意滚子的锥角与滚道锥角的一致性，接触线的延长线需与轴承轴线交于同一点，保证运转过程中滚子沿滚道做纯滚动，避免滑动摩擦带来的发热与磨损；内圈大端设计有挡边结构，可承受滚子运转时产生的轴向分力，挡边与滚子端面的接触区域做了圆弧修形处理，减少接触应力集中，降低高速运转时的摩擦损耗。

　　安装边界的设计还需考虑密封与润滑的适配性，当应用在粉尘较多的矿山、建材输送场景时，轴承座需配套接触式橡胶密封圈，防止外部粉尘进入滚道造成磨粒磨损，同时避免内部润滑脂泄漏；润滑方式可根据运转转速选择，转速低于极限转速60%的工况下采用锂基脂润滑，注脂量控制在轴承内部空腔的1/3-1/2，避免注脂过多导致的运转温升过高；转速较高的场景可采用稀油润滑，需在轴承座设计油道与油位观察孔，保证润滑油能够充分进入滚道接触区域。轴系设计时，这类轴承通常采用成对安装的形式，背对背安装时轴系的支承刚度更大，可承受较大的倾覆力矩，适合重载悬臂轴结构；面对面安装时安装调整更便捷，适合对同轴度要求较高的短轴系结构；串联安装则可用于单向轴向载荷极大的场景，通过多组轴承分担轴向载荷。建模过程中对滚道表面的粗糙度要求做了对应体现，滚道工作表面粗糙度需达到Ra0.8以下，滚子表面粗糙度达到Ra0.4以下，减少微观不平度带来的接触疲劳损伤，延长轴承的疲劳寿命；轴承的倒角尺寸也严格遵循标准要求，内圈、外圈的安装倒角为3.5mm，可避免安装时与轴肩、座孔的倒角发生干涉，保证安装到位后端面与轴肩、座孔端面紧密贴合，实现轴向定位。
