500x700x280规格金属电气柜体结构设计

　　这款金属柜体在工业现场的适配场景覆盖范围较广，从车间生产线的本地电控节点布置，到中小型设备的独立控制单元集成，再到户外临时作业点的电气元件防护承载，都能匹配对应的安装需求。日常使用中，柜体主要承担电气元件的安装承载、外部防护、接线规整的核心作用，内部可容纳断路器、接触器、接线端子排、小型PLC模块等常规低压电控元件，同时能隔绝现场的粉尘、切削液飞溅、轻微外力磕碰对内部元件的损伤，保障电气回路运行的稳定性。

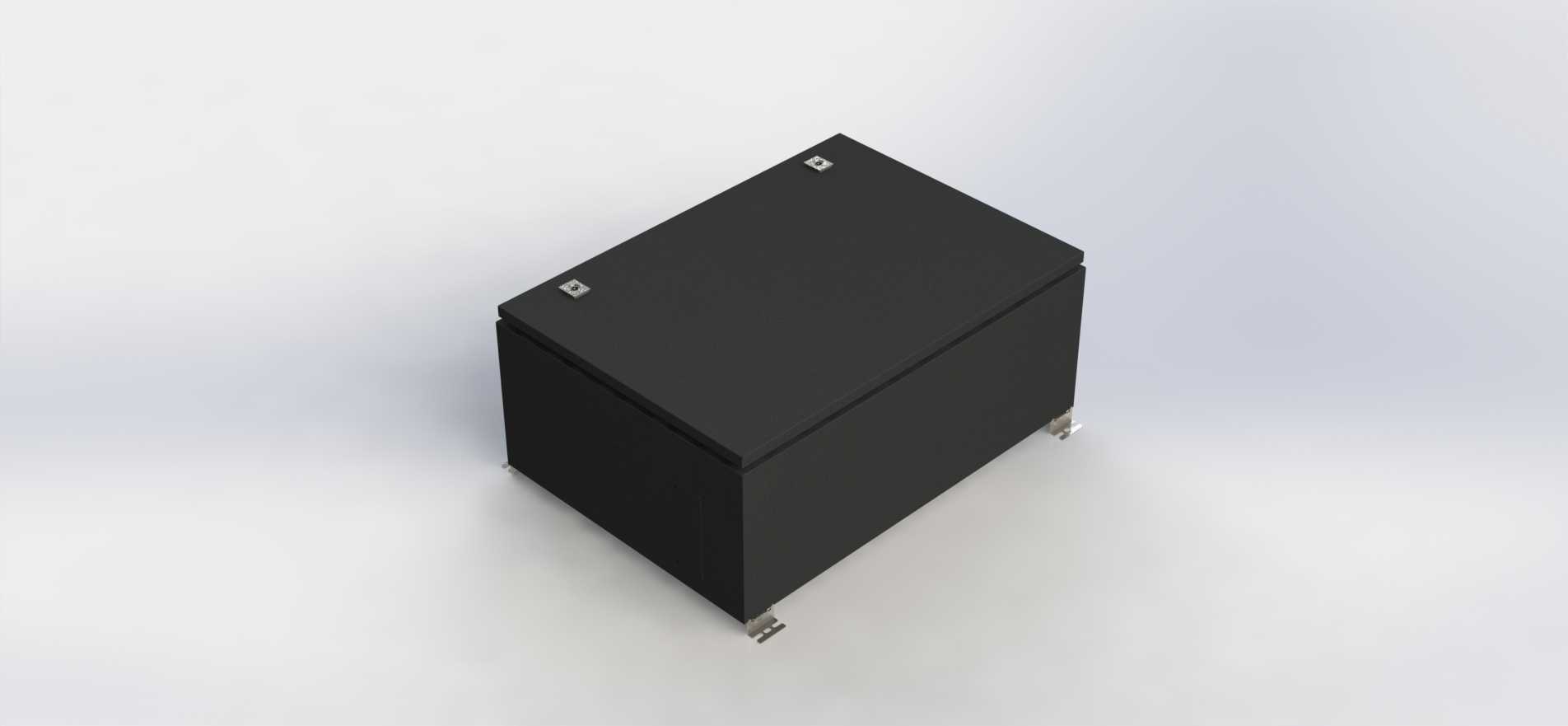

　　从结构设计的思路来看，这款柜体采用了封闭式六面体钣金拼接结构，主体板材选用冷轧钢板弯折成型，拼接处采用满焊加打磨处理，避免出现缝隙导致异物进入柜体内部。柜体顶部设置了两个嵌入式的吊装卡扣，方便现场安装时的吊装转运，不需要额外焊接吊耳，减少现场加工的工作量。底部预留了四个带固定孔的安装支脚，支脚向外微凸，既可以通过膨胀螺栓直接固定在水泥地面，也可以搭配减震脚垫安装在有振动的设备基座上，避免长期振动导致柜体连接松动。柜门采用单门侧开结构，门体与柜体之间设置了隐藏式铰链，外侧无突出的铰链结构，既提升了柜体整体的外观整洁度，也能避免现场杂物勾挂突出部件。柜门与柜体的贴合处粘贴了连续的发泡密封胶条，关门后胶条被均匀压缩，能达到IP54左右的防护等级，适配多数工业车间的使用环境。

　　外形尺寸方面，柜体的宽度为500mm，深度为700mm，高度为280mm，属于矮款宽体型的柜体设计，这个尺寸的选型主要考虑到安装空间受限的场景，比如生产线侧边的设备夹层、操作台下方的空余空间、高度有限的设备内部安装位，不需要占用过高的竖向空间，同时700mm的深度能预留足够的接线空间，方便操作人员在柜内完成接线、检修操作。安装边界上，柜体背部距离墙面需要预留至少50mm的散热间隙，避免柜内元件运行产生的热量无法散出；左右两侧需要预留至少100mm的操作空间，方便柜门完全打开，不影响检修时的操作；底部支脚的固定孔间距为宽度方向420mm、深度方向620mm，现场做安装基础时可以提前按照这个间距预留膨胀螺栓孔位，不需要现场二次测量打孔。

　　细节设计上，柜体内部两侧预留了通用的安装梁固定孔位，孔位间距按照标准电气安装梁的尺寸设置，可以直接安装标准的DIN导轨或者安装板，不需要额外在柜体内壁打孔，用户可以根据自身的元件布置需求灵活调整安装梁的高度。柜门内侧预留了接地螺栓安装位，方便柜门与柜体主接地点之间做跨接接地，满足电气安全规范的要求。柜体的进出线孔设置在底部，采用敲落孔设计，用户可以根据实际的线缆数量和规格敲开对应尺寸的孔位，搭配电缆格兰头完成线缆的固定与密封，不需要额外切割开孔。整体结构没有多余的装饰性设计，所有结构特征都围绕安装便捷性、使用可靠性、防护实用性展开，钣金折弯的圆角半径统一为2mm，既避免了锐边划伤操作人员，也能保证板材弯折后的结构强度，不会因为弯折半径过小导致板材出现裂纹。在承重性能上，柜体内部安装板的最大承重可达50kg，足以承载常规低压电控系统的所有元件重量，不会因为长期承重出现变形。
