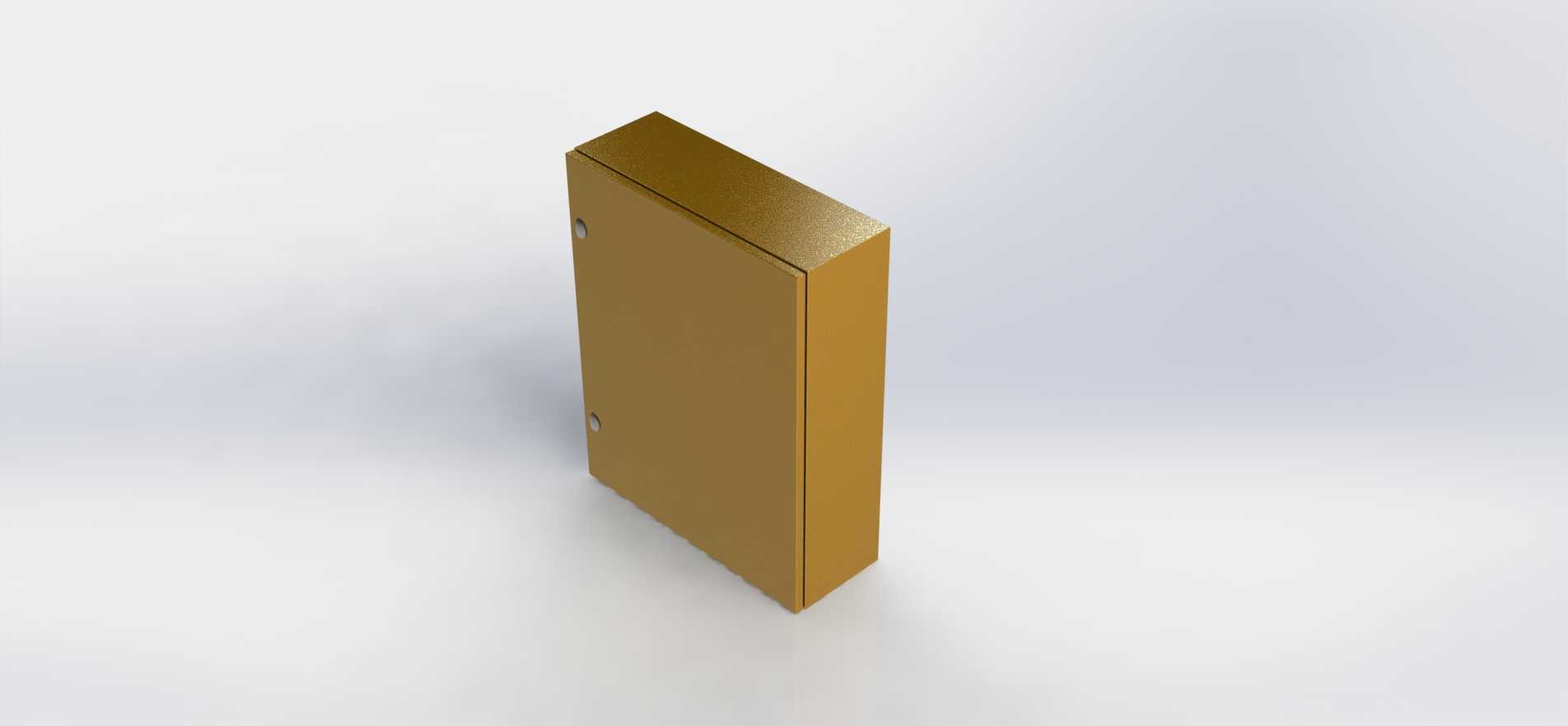

户外壁挂式金属电气防护柜体结构

　　这类金属柜体在工业现场的应用场景覆盖范围极广，从生产车间的动力回路分线、自动化产线的控制元件集成，到户外厂区的公共照明配电、小型通讯设备的防护搭载，都能见到同结构产品的实际落地。不同于落地式柜体需要预留底部进出线与基座安装空间，这款壁挂式结构的设计初衷，就是为了在场地局促、地面空间被生产设备或物流通道占满的场景下，利用墙面垂直空间完成电气元件的搭载，既不占用地面作业面积，也能避免柜体被现场搬运的物料、叉车剐蹭，降低设备被外力损坏的概率。

　　从实际用途来看，这款柜体的核心作用是为内部安装的断路器、接线端子、小型PLC模块、开关电源这类低压电控元件提供封闭的防护空间，隔绝现场的粉尘、切削液飞溅、轻度雨淋等外界干扰，同时金属壳体本身具备连续导电能力，做好接地跨接后能形成可靠的电磁屏蔽层，减少外界电磁干扰对柜内弱电控制信号的影响，也能避免内部元件故障时的带电体外露，保障现场运维人员的操作安全。日常运维时，只需打开柜门就能完成元件调试、线路排查、故障复位等操作，不需要拆卸整个柜体，大幅降低后期维护的操作难度。

　　在功能特性的设计上，这款柜体采用了一体化弯折的钣金壳体结构，侧板、背板与顶底板的接缝处采用连续满焊工艺，避免拼接缝隙带来的防护等级下降，柜门与柜体的结合面预留了发泡密封胶条的安装槽，关闭柜门后胶条被均匀压缩，能有效阻挡粉尘与液态水从门缝侵入，适配多数工业现场的常规使用环境。柜门侧边采用隐藏式铰链安装，铰链固定点全部在柜体内部，外部无裸露的可拆卸连接件，避免非授权人员通过拆卸铰链打开柜门，提升柜体的安全防护能力；柜体侧边预留的锁具安装位，可以搭配通用型工业柜锁，实现柜门的锁闭管控，只有持有对应钥匙的运维人员才能开启柜门操作内部元件。

　　设计思路上，这款柜体没有做多余的异形结构，整体采用规整的长方体造型，一方面是因为钣金弯折工艺加工直边结构的精度更容易控制，生产过程中板材的利用率更高，能有效控制加工成本，减少边角料的浪费；另一方面规整的外形在墙面安装时更容易定位找正，不需要针对异形结构做额外的安装支架适配，降低现场安装的施工难度。背板上预留的壁挂安装孔位，采用了上窄下宽的葫芦孔设计，安装时可以先将膨胀螺栓固定在墙面上，再将柜体的葫芦孔大端对准螺栓头挂入，下滑后卡入孔位的窄段即可完成预固定，之后再拧紧螺栓的锁紧螺母就能完成柜体固定，整个安装过程不需要两个人全程托举柜体，单人就能完成壁挂安装作业，大幅降低现场安装的人力成本。

　　外形尺寸与安装边界方面，这款柜体的外部尺寸为800mm×1000mm×300mm，其中800mm为柜体宽度，1000mm为柜体高度，300mm为柜体深度，这个尺寸规格属于中小型壁挂电控柜的常用尺寸，内部安装空间足够容纳10-15个模数化低压断路器，搭配两层接线端子排与小型控制模块，能满足单条小型产线或者一个独立作业区域的配电与控制需求。安装时需要注意，柜体顶部需要预留至少100mm的空间，用于顶部进出线的线缆弯折与接线操作，柜体下方需要预留至少200mm的操作空间，方便柜门完全打开后进行内部元件操作，柜体左右两侧需要预留至少50mm的散热间隙，避免柜体紧贴墙面或其他设备导致内部热量无法散出；由于是壁挂安装结构，安装墙面需要为实心砖墙或者混凝土墙面，单颗膨胀螺栓的承重能力不低于50kg，确保柜体满载元件后的总重量不会导致安装松动，避免柜体坠落的安全隐患。柜体内部预留了通用的安装梁固定孔位，可以根据实际搭载的元件尺寸调整安装梁的上下位置，灵活适配不同尺寸的电气元件安装，不需要额外在柜体上钻孔，提升柜体的通用适配能力。
