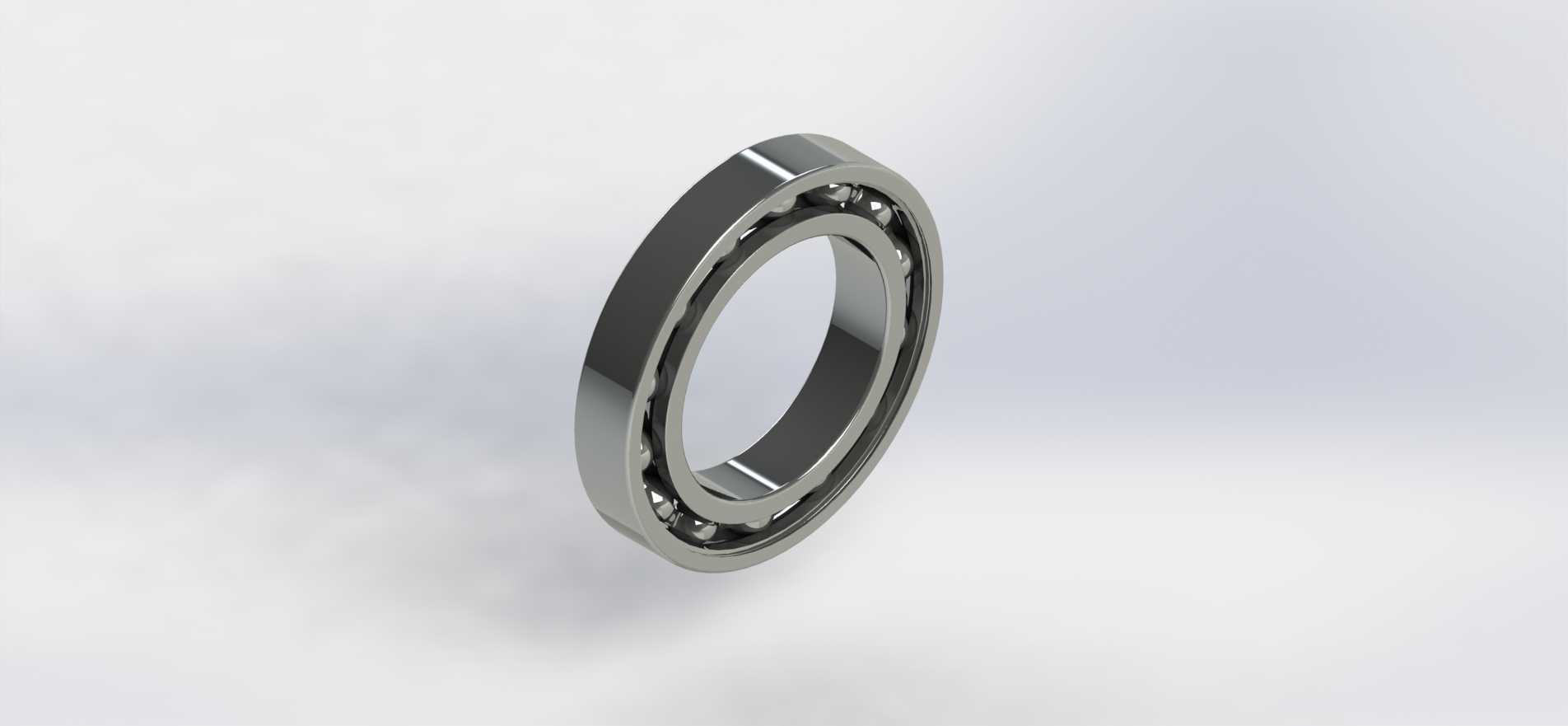

6018型深沟球滚动轴承三维结构

　　在各类旋转传动设备的支撑结构设计中，深沟球轴承是应用覆盖范围最广的标准件品类，6018型号作为轻窄系列的常规规格，常被用于中等载荷、中等转速的旋转轴系支撑场景，从普通工业电机的输出端支撑、中小型减速机的输入轴定位，到输送线辊筒的两端支撑、通用机床的辅助传动轴限位，都能见到该型号轴承的应用身影。这类轴承的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的功率损耗与部件磨损速率，保障轴系长期运转的精度稳定性。

　　从结构设计逻辑来看，该轴承采用典型的深沟球轴承构型，由内圈、外圈、一组钢制滚动体、冲压保持架四个核心部分组成，内圈与旋转轴采用过盈配合随轴同步转动，外圈与设备轴承座孔采用过渡或间隙配合起到固定支撑作用，滚动体均匀分布在内外圈的弧形滚道之间，保持架的作用是将相邻滚动体均匀分隔，避免运转过程中滚动体直接接触产生额外摩擦与卡滞，同时引导滚动体在滚道内正常循环滚动。设计该类轴承的三维模型时，需要严格匹配标准件的尺寸公差要求，内圈内径、外圈外径、轴承整体宽度是安装匹配的核心边界尺寸，内外圈滚道的曲率半径需要与滚动体直径形成合理的配合间隙，既不能间隙过大导致轴系运转窜动超差，也不能间隙过小造成运转卡滞、温升过快。

　　在实际设备选型应用中，6018轴承的安装边界需要重点关注，轴与内圈配合的轴颈尺寸公差、轴承座与外圈配合的孔位公差需要根据载荷特性、转速等级选择对应的配合等级，轴肩与孔肩的高度需要低于轴承内圈、外圈的倒角高度，避免安装时轴承无法贴合到位，同时要预留合理的密封件安装空间，防止粉尘、切削液等杂质进入轴承滚道内部，加速滚动体与滚道的磨损。建模过程中需要还原保持架的兜孔结构，每个兜孔对应一颗滚动体，兜孔的间隙设计需要兼顾滚动体的活动余量与保持架的结构强度，冲压式钢板保持架的壁厚较薄，建模时需要准确还原其折弯、冲压的结构特征，避免出现结构干涉的问题。

　　不同于重载类的滚子轴承，6018深沟球轴承的摩擦系数更低，极限转速更高，适用于没有强冲击载荷的连续运转场景，在常规的常温工作环境下，搭配标准的润滑脂润滑即可满足长期运转需求，若应用在高温、高湿或者有腐蚀介质的特殊场景，则需要更换带密封盖、特殊材质保持架或者特殊热处理滚道的定制化同尺寸轴承。在三维装配设计中，该轴承的安装位需要预留合理的拆卸空间，方便后期设备维护时使用拉马等工具拆卸轴承，避免因空间不足造成拆卸时损坏轴颈或者轴承座孔。建模时还原轴承的真实结构细节，能够在装配干涉检查阶段提前验证轴系、轴承座、密封件、端盖等相邻部件的配合关系，减少后期实物装配时出现的尺寸不匹配、安装干涉等问题，提升整体设计的可靠性。
