壁挂式电气控制操作箱体结构设计

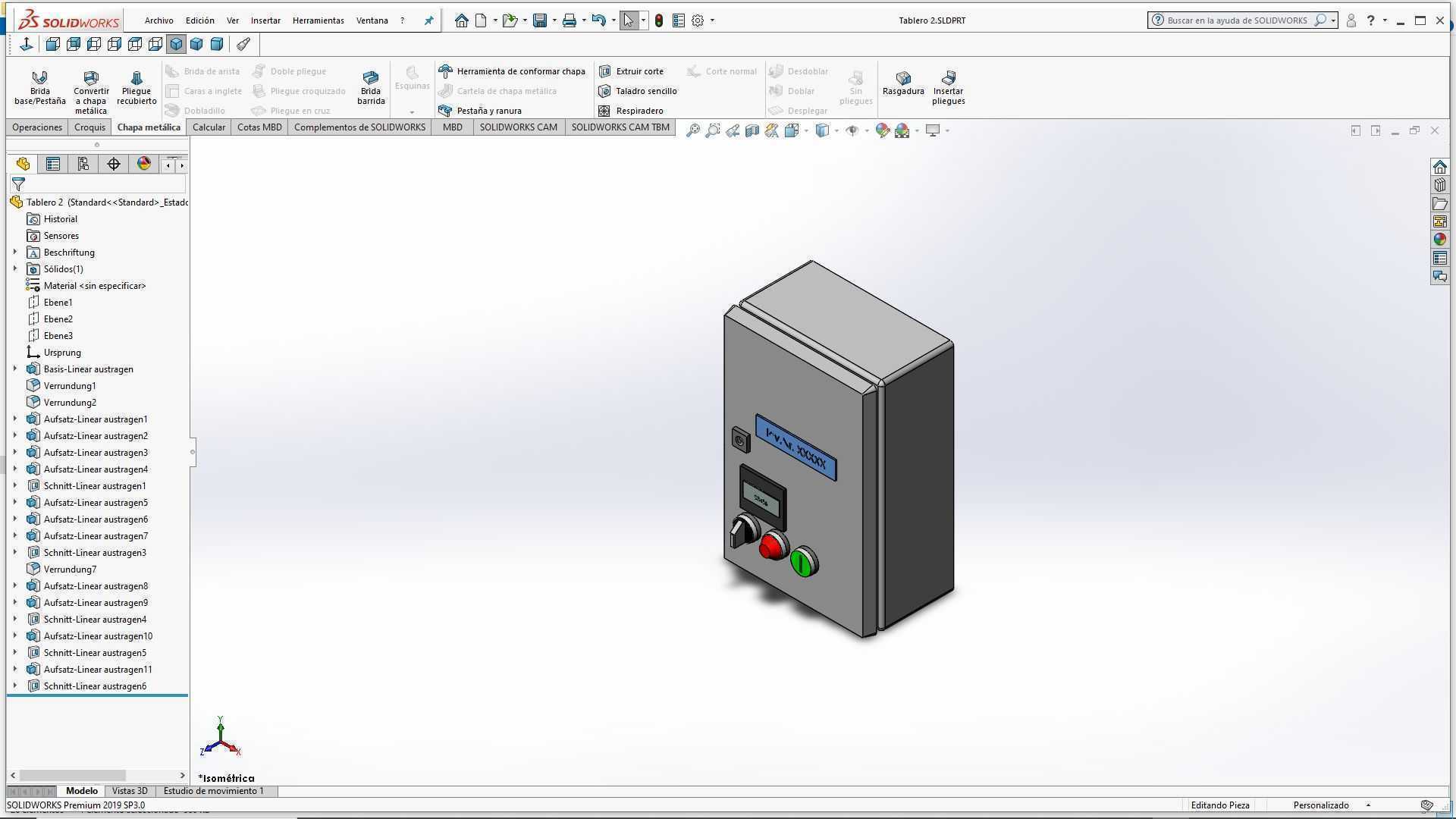

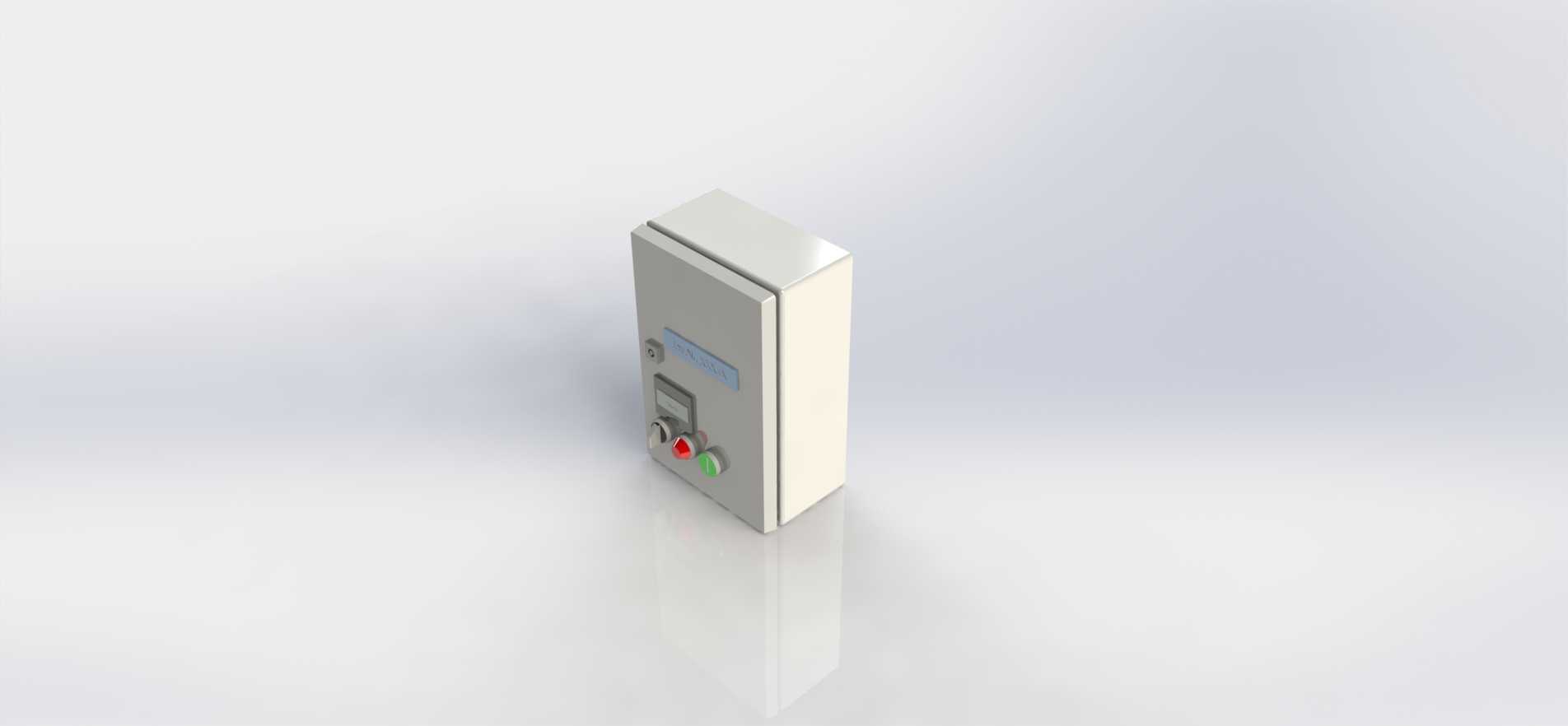

　　这类壁挂式电气控制操作箱，多应用在车间生产线旁、小型设备配套、公共建筑配电区域等场景，作为末端设备的直接控制载体，承担本地启停操作、状态指示、回路保护的核心作用，区别于大型进线柜、电容柜这类主配电设备，它的安装位置更贴近操作工位，需要兼顾操作便利性与防护可靠性。从结构设计逻辑来看，箱体采用薄钢板折弯拼焊的主体结构，侧围与背板一体折弯成型，减少拼接缝隙带来的防护隐患，前门采用内嵌式合页连接，关闭后与箱体边框形成阶梯式搭接面，配合内嵌的密封胶条，可以满足常规工业环境下的防尘防溅要求，适配多数非强腐蚀、非浸水的室内安装场景。正面操作区域的布局遵循人机工程原则，操作按钮、状态指示灯集中布置在箱体正面中下部区域，

　　对应站立操作时的手部舒适操作高度，不需要操作人员过度抬臂或者弯腰即可完成按压操作，指示灯的排布与按钮一一对应，红色对应停止、绿色对应运行的通用标识逻辑，降低现场操作人员的识别成本，避免误操作风险。箱体顶部做了微倾斜的防雨檐结构，哪怕是安装在半户外的廊下区域，也能避免冷凝水、飘落的雨水顺着箱门缝隙渗入内部，底部预留了标准化的格兰头安装孔位，方便进出线缆的固定与密封，线缆从底部进入箱体后，可以顺着内部预留的走线槽排布到各个电气元件的接线端，强弱电回路在箱内通过分隔板做物理隔离，避免信号干扰。安装边界方面，这类箱体采用壁挂式安装，背板预留四个挂装孔位，孔位间距适配通用的膨胀螺栓安装尺寸，安装时不需要额外做复杂的支架焊接，

　　直接在墙面打孔固定挂装即可，箱体整体深度控制在合理范围，不会因为突出墙面过多影响通道通行，同时内部预留的元件安装空间，可以容纳小型断路器、交流接触器、接线端子排这类常规低压元件，不需要额外扩展箱体尺寸。设计过程中需要重点考虑箱门的开启角度，合页的选型要保证箱门可以开启到120度以上，方便后期检修时操作内部元件，箱门内侧预留了标识牌粘贴位置，可以标注回路信息、操作注意事项，箱体表面采用静电喷塑处理，涂层附着力强，耐常规的油污、粉尘擦拭，长期使用不会出现掉漆锈蚀的问题。在配套小型机电设备时，这类控制箱可以直接固定在设备本体的侧立面上，随设备整体出厂，不需要现场额外做柜体加工，内部的元件安装板采用可拆卸式设计，

　　电气装配人员可以先把所有元件固定在安装板上完成接线，再整体推入箱体内部固定，大幅提升装配效率，安装板与箱体背板之间预留了足够的走线间隙，方便后期维护时调整线路、更换元件。箱体的边角处都做了圆弧过渡处理，避免安装、操作过程中尖锐边角划伤人员，操作按钮的防护圈突出面板表面，避免意外碰撞导致按钮误触发，同时面板上预留了扩展孔位，可以根据后期功能升级需求，加装转换开关、数显表这类额外元件，不需要重新加工整个箱体。
