Motovario款SWS系列蜗轮蜗杆减速机结构

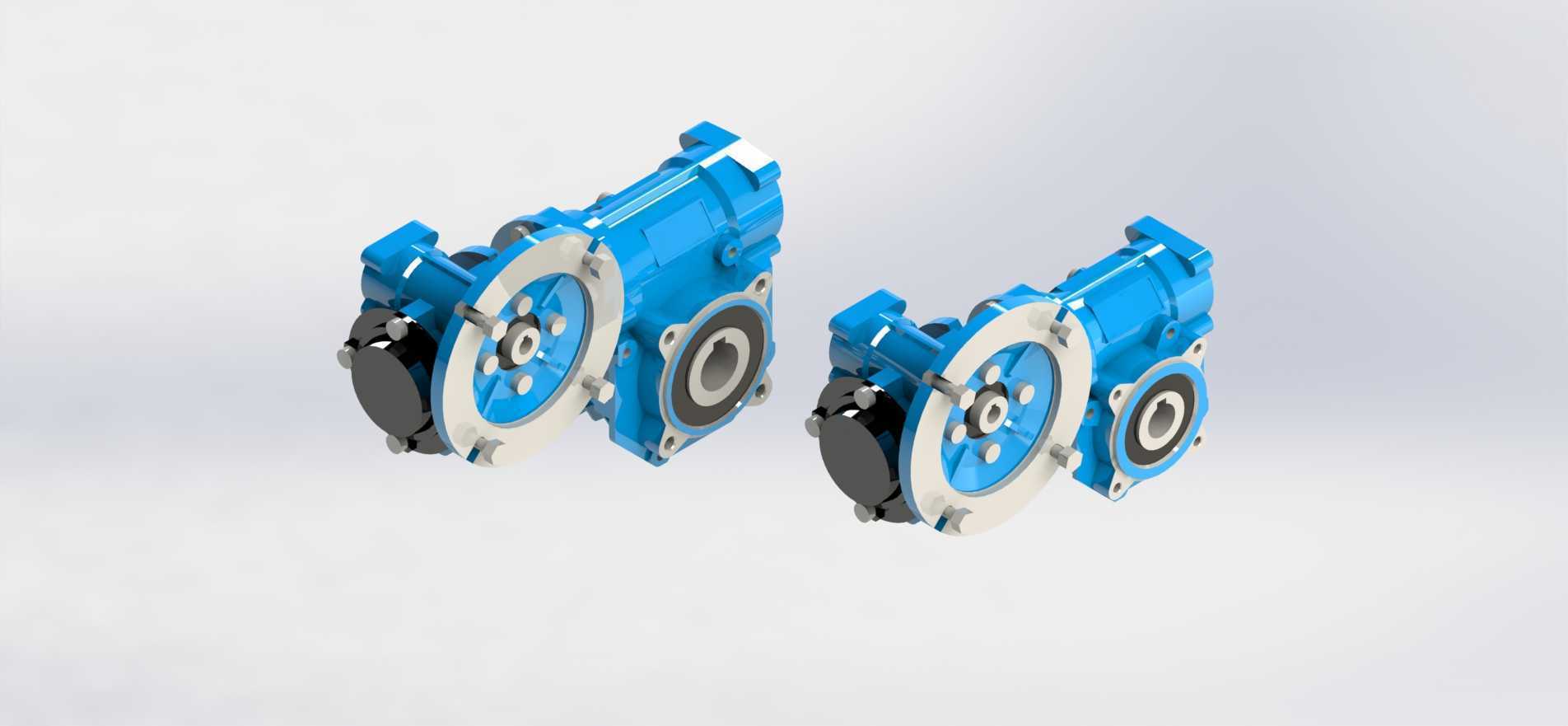

　　在轻工输送、包装生产线、食品加工设备这类对安装空间有严格限制的传动场景里，同轴输出的减速机构往往因为轴向尺寸过长，无法适配紧凑的机架布局，这也是斜齿-蜗轮蜗杆结构的减速机在这类场景中被广泛选用的核心原因。本次呈现的SWS30-40与30-50两款机型，属于同系列下不同速比的派生型号，两款机型的输入端连接法兰、输出轴安装孔位保持统一基准，仅在蜗轮副的传动比、箱体轴向长度上存在差异，能够满足同安装位下不同输出转速、输出扭矩的选型替换需求，减少设备改型时的机架重新设计工作量。

　　从结构设计逻辑来看，该系列机型采用一级斜齿加一级蜗轮蜗杆的两级传动架构，输入端的斜齿级承担第一级减速，将电机输入的高转速初步降低后传递到蜗杆轴，再通过蜗轮副将扭矩进一步放大、转速调整至目标区间，相比单级蜗轮蜗杆减速机，这种两级结构在同等速比下的传动效率更高，同时蜗轮副具备的反向自锁特性，也能在倾斜输送、升降类工况下避免负载倒转引发的安全隐患，不需要额外加装制动装置就能满足部分工况的安全要求。

　　安装边界方面，两款机型的输入端采用标准圆形法兰连接结构，法兰止口尺寸、安装孔分布圆直径符合通用的IEC电机安装标准，能够直接适配市面上绝大多数标准功率的四级、六级异步电机与伺服电机，不需要额外定制连接过渡法兰。输出端采用空心轴通孔结构，可直接穿过设备的从动轴，通过键连接传递扭矩，也可根据使用需求加装单输出轴或双输出轴配件，适配链轮、皮带轮、联轴器等不同的传动连接方式。箱体采用一体化压铸铝合金成型，表面做了喷塑防腐处理，整体重量比同规格铸铁箱体减速机轻40%左右，适合安装在对设备自重有要求的移动设备、悬臂类机架上，同时铝合金箱体的散热性能优于铸铁材质，在连续运行工况下能更快将蜗轮副啮合产生的热量散出，降低润滑油温升高带来的密封件老化、润滑失效风险。

　　细节结构设计上，蜗杆轴采用整体调质后齿面淬火处理，表面硬度达到HRC58-62，齿面粗糙度控制在Ra0.8以下，降低啮合过程中的摩擦损耗；蜗轮采用锡青铜离心铸造工艺，齿部与铸铁轮毂过盈连接后再进行滚齿加工，保证齿形精度的同时，利用铜质材料的减摩特性降低蜗轮蜗杆啮合的磨损速率，延长整机使用寿命。箱体的合箱面采用高精度铣削加工，合箱后涂覆密封胶，输出轴、输入轴位置采用双唇口丁腈橡胶油封，能够有效防止润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、有轻微喷淋的生产车间环境。箱体侧面预留了油位观察孔、注油孔与放油孔，日常维护时不需要拆解箱体就能完成润滑油的更换、油位检查操作，降低后期运维的工作量。

　　在实际选型应用中，30-40型号的速比区间更适合中等线速度的皮带输送机、小型自动化装配线的驱动端，输出转速范围覆盖每分钟20转到80转，能够匹配常规输送线的运行速度要求；30-50型号的速比更大，输出扭矩更高，输出转速更低，适合用在小型提升机、包装设备的送料机构、食品机械的搅拌工位这类需要低转速大扭矩输出的场景。两款机型的安装方向支持卧式、立式、侧装等多种方式，箱体上预留的多个安装脚孔位能够适配不同方向的固定需求，不需要额外定制安装支架就能完成在设备上的固定。

　　建模过程中对内部的斜齿轮副、蜗轮蜗杆副、轴承位、油封槽等结构都做了1:1的还原，包括箱体上的加强筋位置、安装孔的倒角、输出轴的键槽尺寸都严格按照实物测绘参数构建，能够直接用于设备的整机装配干涉检查、安装布局模拟，也可以作为同类型减速机自主设计时的结构参考，帮助设计人员快速完成传动部件的选型匹配与机架结构设计，减少反复核对安装尺寸、调整布局的重复工作量。
