Motovario090-105型蜗轮蜗杆减速装置

　　在自动化生产线、物流输送系统、食品包装机械以及轻工纺织设备的动力传输环节，这类蜗轮蜗杆结构的减速装置始终占据着不小的应用比重，尤其是Motovario090-105这个规格段的产品，刚好覆盖了中小功率动力匹配的常用区间，不管是新设备做选型匹配，还是老线做备件替换，都是工程人员经常接触的传动部件。从实际使用场景来看，这类减速装置常被安装在驱动电机与工作执行端之间，核心作用是把电机输出的高转速按照固定传动比降下来，同时放大输出扭矩，匹配后端负载的运行转速与扭矩需求，比如皮带输送机的驱动辊、包装线的分度转台、小型升降机的牵引端，都能看到同结构减速装置的应用。

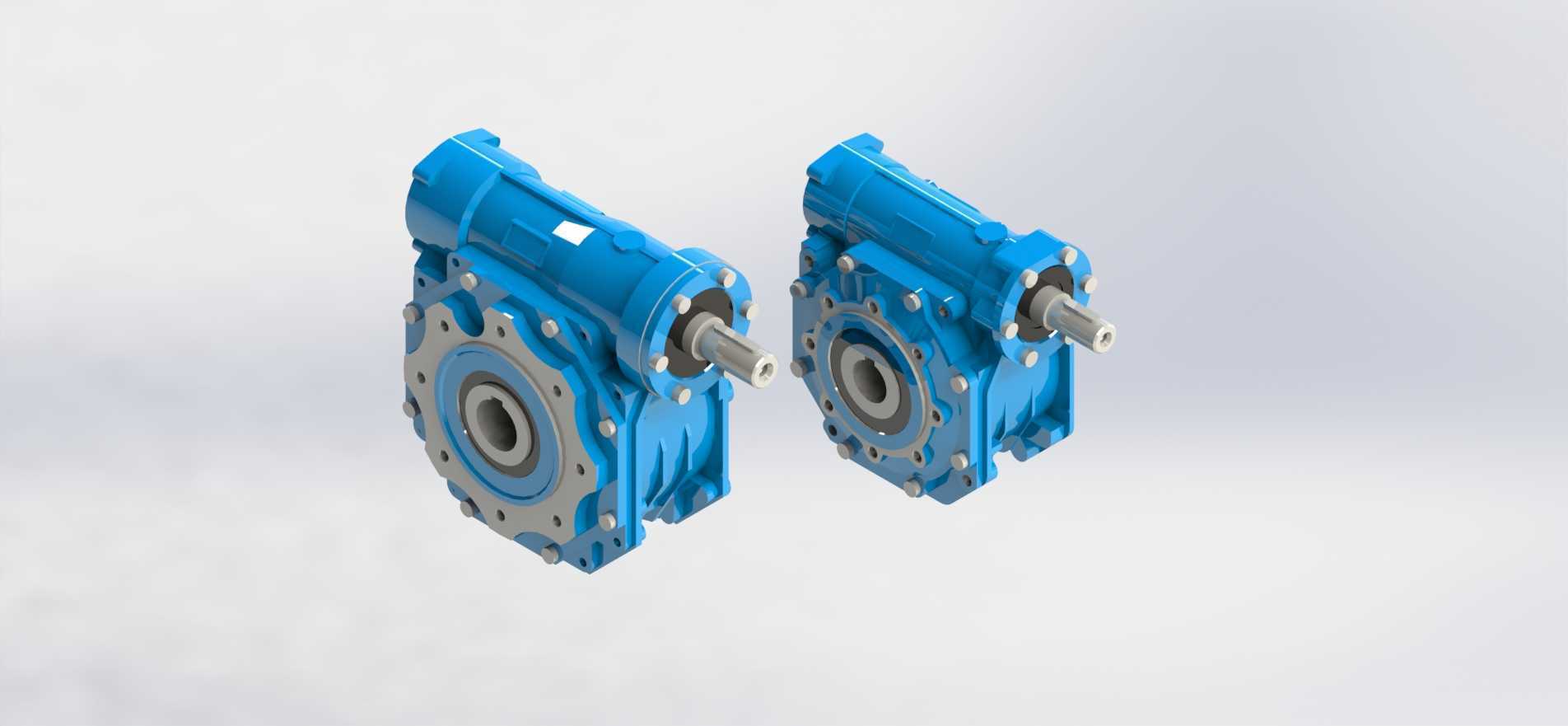

　　从结构设计思路来看，这款减速装置采用的是经典的蜗轮蜗杆啮合传动结构，输入端为同轴式输入轴设计，可直接通过联轴器与标准IEC规格的电机输出轴连接，也可根据安装需求适配法兰式直连电机，省去额外的连接附件，减少传动链路的累计误差。箱体采用一体化压铸成型的蓝色涂装壳体，壳体表面做了密集的加强筋结构，一方面是提升箱体整体的结构刚性，承受蜗轮蜗杆啮合过程中产生的径向与轴向载荷，避免箱体受力变形导致啮合间隙偏移，另一方面压铸壳体的散热面积更大，能在设备连续运行过程中把蜗轮副啮合摩擦产生的热量更快散到外界环境中，降低箱体内润滑油的温升速度，延长密封件与传动部件的使用寿命。

　　从安装边界与尺寸适配角度来说，090-105规格的该系列减速机，输出端为中空法兰式结构，带标准的安装孔位分布，可直接套装在工作设备的输入轴上，通过法兰端面的螺栓完成固定，不需要额外加装复杂的安装支座，能有效节省设备内部的安装空间，对于布局紧凑的自动化设备来说十分友好。输入端的轴伸尺寸、键槽规格都遵循通用的行业安装标准，不管是匹配四极还是六极的常用异步电机，都能做到快速适配，不需要额外做轴的二次加工。输出端的中空轴孔径覆盖常用的轴径范围，锁紧方式采用标准的锁紧螺栓加键连接的结构，既能保证扭矩传递的可靠性，也能在设备维护时快速完成拆卸，减少停机维护的时间成本。

　　从功能特性层面看，蜗轮蜗杆结构本身具备一定的反向自锁特性，也就是只能由蜗杆端带动蜗轮端转动，无法通过蜗轮端反向驱动蜗杆，这个特性在倾斜输送、升降类设备上十分实用，能在电机断电的瞬间避免负载因为自重出现下滑、倒转的情况，省去额外加装制动装置的成本，提升设备运行的安全性。同时该结构的传动过程啮合齿数多，运行过程中的振动与噪音控制表现较好，适合用在对运行噪音有要求的民用配套设备、办公类自动化设备场景中。箱体的密封结构采用双唇口油封设计，输入端与输出端的密封件都做了防漏油结构优化，不管是水平安装还是垂直安装的工况，都能避免箱体内的润滑油出现渗漏，减少日常维护过程中补加润滑油的频次。

　　在做三维建模复刻或者选型校核的时候，需要重点关注几个关键尺寸的匹配度：首先是安装法兰的止口尺寸与孔位分布，这部分直接决定了减速机能不能和设备的安装面精准贴合，如果止口尺寸偏差过大，会导致安装后输出轴与设备输入轴不同心，运行过程中出现偏载、油封过早磨损的问题；其次是输入轴的轴伸长度与键槽位置，要和配套电机的轴孔深度匹配，避免安装时出现电机轴顶死或者啮合长度不足的问题；另外还要注意箱体的外形轮廓尺寸，尤其是设备内部安装空间比较局促的时候，要确认箱体的最大外轮廓不会和周边的管线、其他部件出现干涉，预留出足够的散热与维护操作空间，比如日常检查油位、更换润滑油的时候，要有足够的操作空间打开油塞，不需要拆解周边其他部件。

　　从实际工程应用的反馈来看，这个规格段的蜗轮蜗杆减速机，日常维护的要点主要是定期检查箱体内润滑油的油位与油质，首次运行达到规定时长后要及时更换润滑油，把磨合过程中产生的金属碎屑清理干净，后续按照运行周期定期换油，就能保证很长的无故障运行周期。在选型匹配的时候，要根据实际负载的扭矩、运行转速、每日运行时长、负载冲击情况选择合适的服务系数，避免选型过小导致蜗轮齿面过早磨损，或者选型过大造成成本浪费。
