Motovario063-075型蜗轮蜗杆减速机结构

　　在轻工输送、包装生产线、食品加工设备这类对安装空间有严格限制的传动场景里，这类中空轴输出的蜗轮蜗杆减速机一直是选型清单里的高频选项，这次拆解的Motovario 063-075型机型，属于同系列里覆盖中小功率段的通用款，日常配套0.18kW到0.75kW区间的四级异步电机就能覆盖绝大多数常规负载工况。从实际安装适配的角度说，这款机型采用的是法兰式输入+空心轴输出的组合结构，输入端的法兰止口尺寸完全匹配标准B5/B14安装的电机端盖，不需要额外做转接板就能直接完成电机对接，输出端的空心轴内径对应常规的20mm、25mm两种常用轴径，能直接套在设备的主动辊轴、链轮输入轴上，省去了联轴器的安装空间，对于布局紧凑的皮带线、辊道线来说，能把传动单元的轴向安装尺寸压缩30%以上，很多老线改造的时候不用重新切割机架、调整轴系位置，直接替换同规格的旧机型就能完成升级。

　　从结构设计的细节来看，这款机型的箱体采用的是一体化压铸铝合金壳体，壁厚控制在4mm到6mm之间，既保证了安装面的平面度公差能控制在0.05mm以内，避免安装后出现轴系偏载磨齿的问题，又比同规格的铸铁箱体减速机轻了近40%，对于吊装在设备顶部、或者安装在移动工位架上的场景来说，能大幅降低支撑结构的承重要求。内部的传动副采用的是锡青铜蜗轮搭配淬硬磨削蜗杆的组合，蜗杆的齿面粗糙度经过精磨后能达到Ra0.8以下，和蜗轮啮合的时候接触斑点覆盖齿面长度的70%以上，不仅能把传动效率稳定在70%到85%的区间（具体随速比变化），还能把运行时的噪音控制在60分贝以内，适合对车间噪音有要求的食品、医药生产场景。

　　实际选型的时候要注意它的安装边界，这款机型的底部安装脚的孔距是固定的120mm*90mm，法兰安装的止口直径是120mm，输出轴的键槽宽度对应6mm、8mm两种规格，选型时如果是配套链轮、同步轮做输出，要注意悬臂负载不能超过样本标注的额定悬臂值，不然容易造成输出轴弯曲、蜗轮偏磨的问题。另外它的箱体侧面预留了注油孔和油位镜，日常维护的时候不用拆开机箱就能观察润滑油的状态，注油的时候直接从侧孔加注到油位镜中线位置即可，适合长期连续运行的生产线场景，减少停机维护的时间。

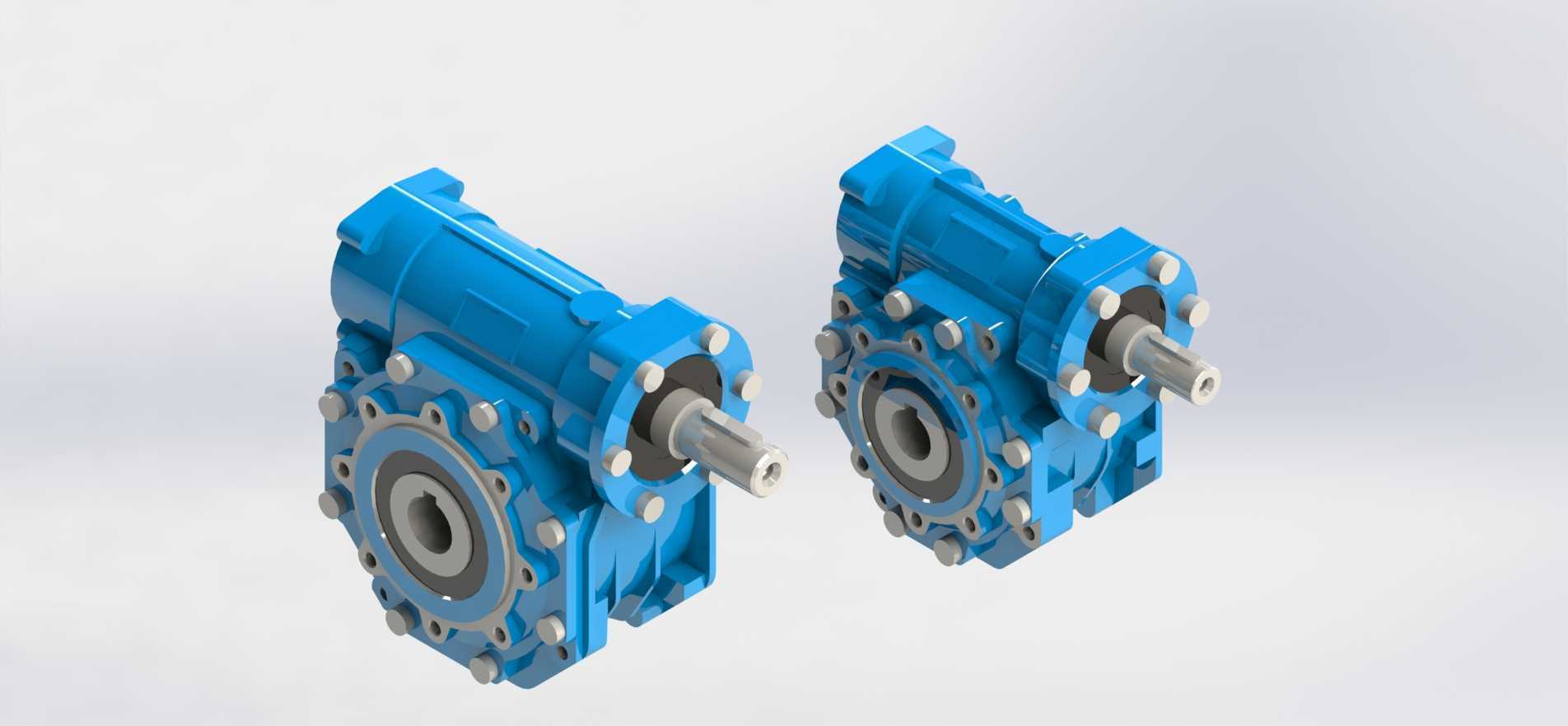

　　从三维建模的角度来说，这个模型完整还原了箱体的加强筋布局、安装孔的倒角细节、输入输出轴的伸出台阶尺寸，还有端盖的固定螺栓位置，做设备整体布局的时候直接调用这个模型，就能准确预留安装间隙，不用反复核对二维样本的尺寸，避免出现安装干涉的问题。比如在做斜皮带输送机的驱动端设计时，把这个减速机模型直接装配在主动辊的轴端，就能直观核对电机和机架侧边的间隙，提前调整机架的折弯位置，避免生产出来的机架出现电机擦碰机架的问题。另外模型里还原的蜗轮蜗杆啮合位置，也能帮助刚接触传动设计的工程师理解这类减速机的传动原理，明白为什么这类机型能实现大速比单级传动、为什么具备反向自锁的特性，在做提升类设备选型的时候，就能准确判断什么时候需要额外配置制动电机，避免出现负载下滑的安全隐患。

　　很多工程师在做小功率传动选型的时候，容易忽略减速机的热功率参数，这款铝合金箱体的机型因为散热面积比铸铁箱体大20%左右，自然冷却条件下的热功率能覆盖额定功率的90%以上，常规工况下不用额外加装冷却风扇就能连续运行，只有在环境温度超过40度、或者负载率超过100%的极端场景下，才需要考虑额外的散热措施。另外它的输出端配置了双唇口的骨架油封，能防止润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，适合在有一定粉尘的包装车间、或者有冲洗需求的食品加工车间使用，不用额外做防尘防护罩就能满足IP54左右的防护等级要求。
