Motovario型蜗轮蜗杆传动减速装置结构

　　在轻工输送、食品包装、小型自动化生产线的动力排布环节，这类蜗轮蜗杆结构的减速装置是极为常见的动力匹配部件，核心作用是把伺服或普通异步电机输出的高转速低扭矩动力，转化为适配负载端需求的低转速大扭矩动力，同时完成动力传输方向的90度转向，适配设备侧装、卧式安装的空间排布需求。从实际选型应用来看，这类减速装置常被用在辊道输送机的驱动端、小型包装机械的送膜机构、自动化仓储的轻载提升机构上，因为本身具备反向自锁的特性，在轻载垂直输送场景下还能起到意外断电后的防坠辅助作用，不需要额外加装抱闸机构就能满足基础的安全防护需求，能帮设计人员简化整体的传动链路布局。

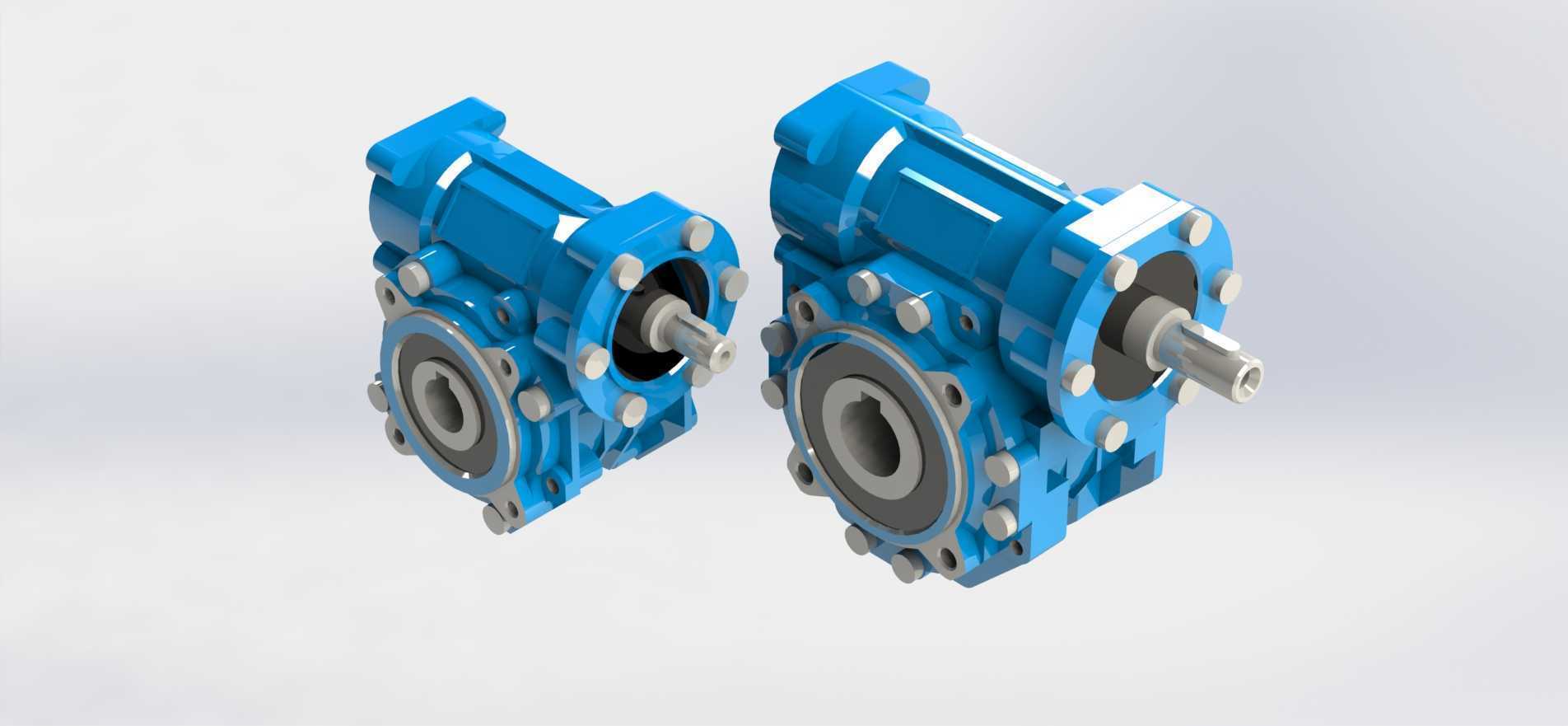

　　从结构设计思路来看，这款装置采用的是经典的圆柱蜗轮蜗杆啮合结构，输入端为空心轴孔配合键槽的连接形式，可直接适配标准B5/B14法兰的电机直连，不需要额外加装联轴器，能大幅压缩动力端的整体安装长度；输出端同时做了空心轴通孔和实心轴伸两种结构预留，现场安装时可根据负载端的连接形式选择键连接、法兰锁紧或者直接套装在负载轴上，适配不同设备的安装接口需求。箱体采用一体化压铸铝合金成型，相比传统铸铁箱体重量降低近40%，表面做了喷塑防腐处理，在潮湿或者轻度腐蚀的生产车间环境下也能长期使用，不会出现铸铁箱体常见的漆面脱落、壳体锈蚀问题。箱体上的安装孔位做了多面排布设计，除了底部的卧式安装脚座，侧面和端面也预留了螺纹安装孔，支持卧式、立式、侧装等多种安装姿态，不用额外制作转接安装板就能适配不同设备的安装空间。

　　从安装边界尺寸来看，这款减速装置的中心高、输入输出轴的轴径、键槽尺寸都符合通用的行业安装标准，和同规格的其他品牌同类型减速机具备互换性，设备改造替换时不需要重新加工安装位，直接拆装就能完成替换。输入端的法兰止口尺寸适配标准的IEC电机法兰，电机安装时只要对准止口拧紧固定螺栓就能保证同轴度，不需要反复调整对中，能大幅缩短现场安装调试的时间。蜗轮部分采用锡青铜材质离心铸造加工，和经过渗碳淬火磨齿处理的蜗杆啮合，啮合接触面积经过齿形修形优化，运行时的传动噪音能控制在60分贝以内，适合对车间噪音有要求的办公配套生产、食品加工车间场景。蜗杆的支撑轴承采用成对圆锥滚子轴承配置，能同时承受径向和轴向的载荷，在正反转频繁切换的工况下也不会出现轴承窜动、齿面啮合间隙变大的问题。

　　在实际结构设计建模过程中，这类模型需要重点关注几个核心配合尺寸的精度：首先是蜗轮蜗杆的中心距公差，这个尺寸直接决定齿面啮合间隙，间隙过大会导致传动回程误差大、冲击噪音大，间隙过小则会出现运转卡滞、齿面磨损过快的问题；其次是输入输出轴的轴承位同轴度，两端轴承位的同轴度需要控制在0.02mm以内，否则会出现轴承运转发热、油封过早渗漏的问题；另外箱体上的油封安装槽尺寸也需要严格把控，过盈量太大容易导致油封唇口磨损过快出现漏油，过盈量不足则会在设备运行温升后出现密封失效。模型里的所有安装螺纹孔都做了标准深度预留，螺栓拧入深度符合螺纹连接的强度要求，不会出现螺纹孔过浅导致螺栓拧不到位、或者螺纹孔过深打穿箱体内部导致润滑油渗漏的问题。箱体上的油位观察孔、注油孔、放油孔的位置也做了合理排布，不管是卧式还是立式安装，都能方便观察油位、加注和更换润滑油，日常维护不需要拆解设备就能完成换油操作。

　　从传动特性来看，这类单级蜗轮蜗杆减速机的减速比覆盖范围从5:1到100:1，能匹配大部分轻载传动场景的转速需求，单级传动的效率根据减速比不同在60%到85%之间，大减速比型号因为啮合齿面滑动速度更大，效率相对更低，但自锁性能更好，选型时需要根据实际负载扭矩、运行转速、工况系数综合计算匹配，不能单纯按照电机功率直接选型，否则容易出现蜗轮齿面过载磨损、断齿的问题。模型里的散热筋结构沿着箱体轴向排布，能增加箱体和空气的接触面积，提升连续运行时的散热效率，避免长时间运行后油温过高导致润滑油粘度下降、齿面润滑失效的问题。
