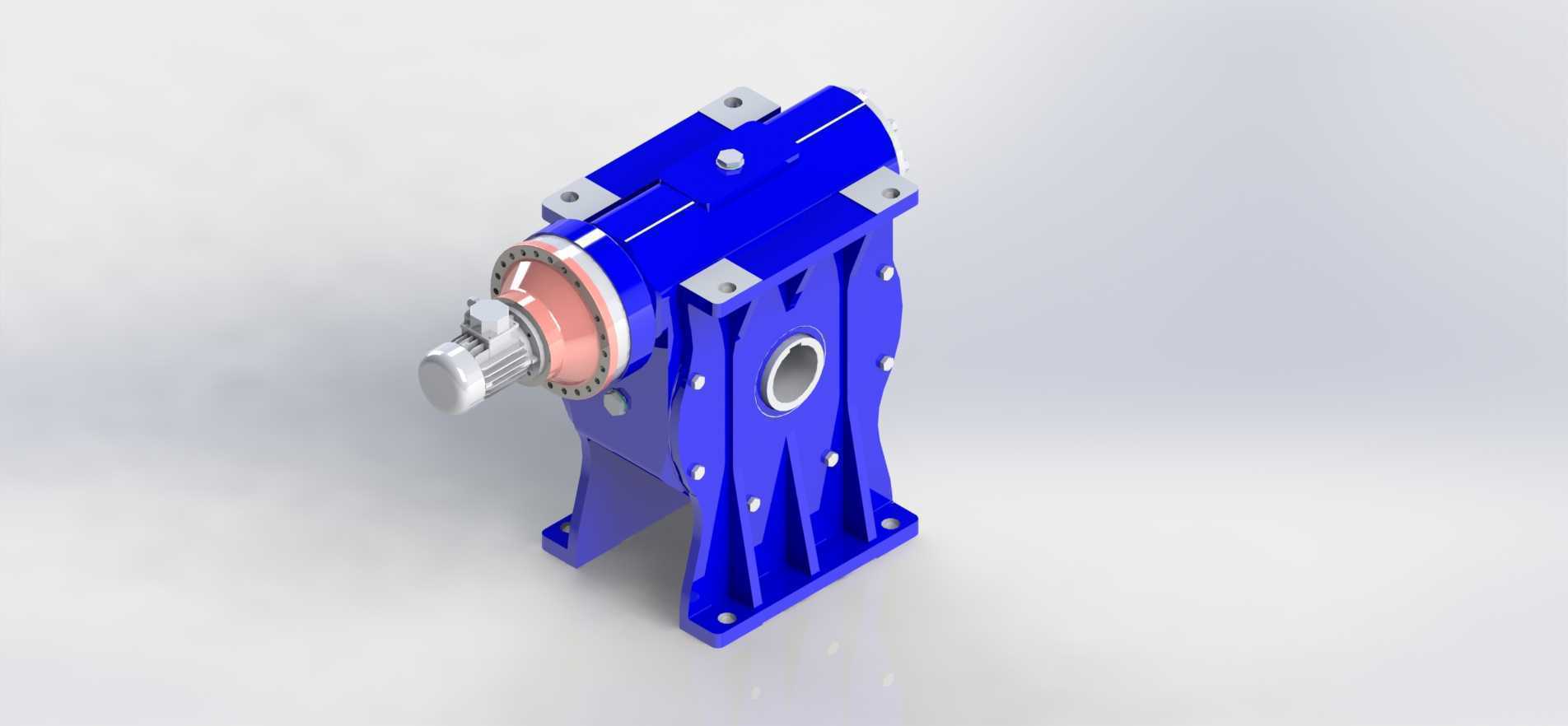

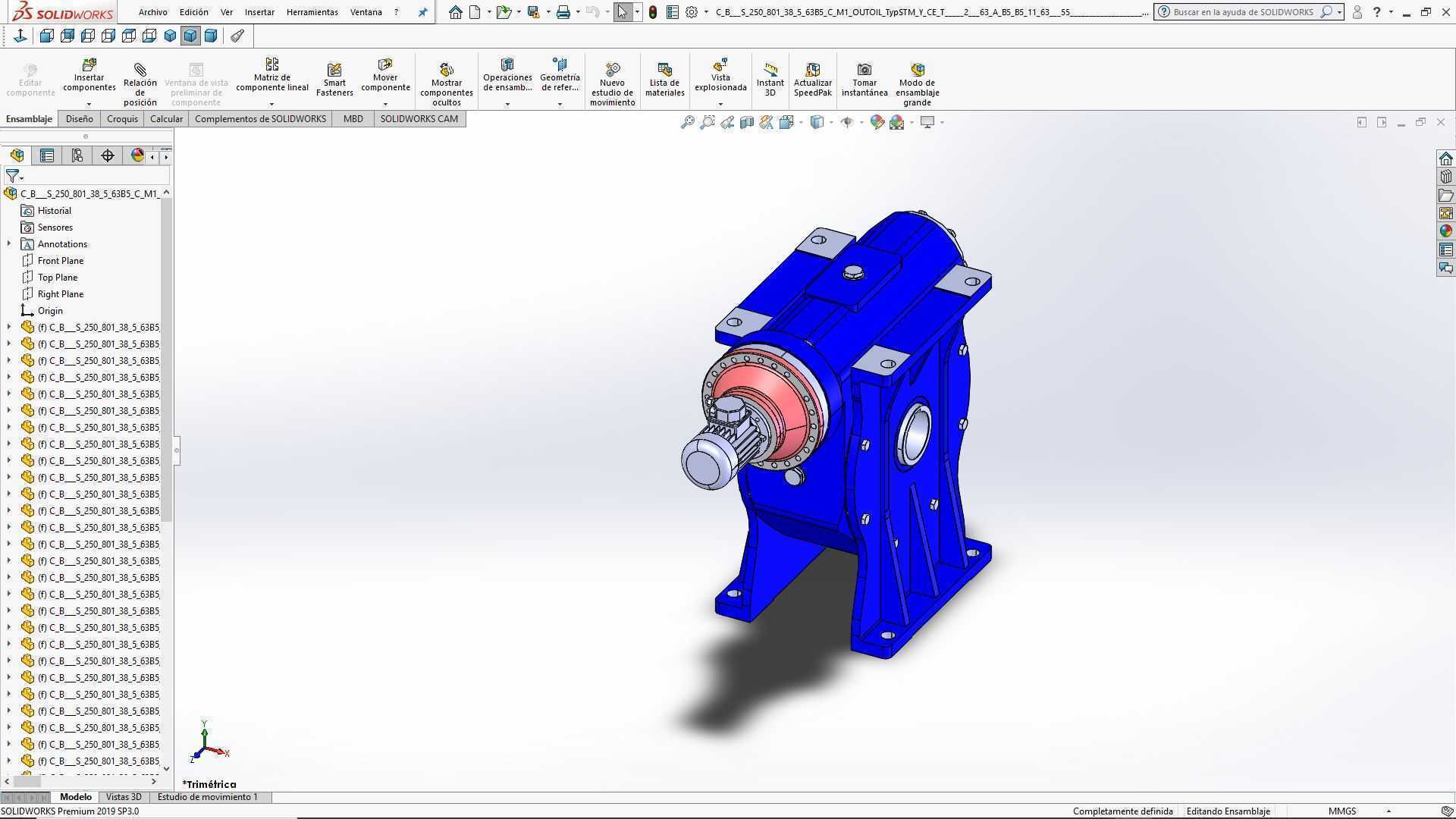

立式平行轴STM CBS250齿轮减速装置

　　这款平行轴齿轮减速装置，常被配套在中低负载的工业输送线、小型物料搅拌设备、包装生产线的动力输入端，作为原动机与工作机之间的转速匹配、扭矩放大核心部件使用。从结构布局来看，采用立式脚座安装形式，箱体为分体式铸铁结构，结合面经过精铣加工保证密封性能，避免长期运行时齿轮润滑油渗漏。输入轴端设置有密封端盖，内置双唇口油封，既能阻挡外界粉尘、切削液进入箱体内部污染齿轮啮合面，也能防止箱体内润滑脂在高速输入侧甩出。输出侧采用空心轴配合锁紧盘的连接形式，可直接套装在被驱动设备的主轴上，省去了联轴器安装的对中工序，也能在过载时通过锁紧盘的微量打滑保护后端传动件，避免齿轮断齿、轴类零件扭断的故障。

　　设计阶段优先考虑了安装场景的适配性，底部四个安装脚座预留了长圆形螺栓过孔，允许安装时存在±2mm的位置偏差，降低现场安装基座的加工精度要求；脚座与箱体主体之间设置了加强筋结构，从箱体侧壁一直延伸到脚座端面，在承受输出端径向负载时，能将应力均匀分散到整个箱体壁面，避免安装脚位置出现应力集中断裂的问题。箱体侧面预留了油位观察孔与换油口，日常维护时不需要拆解箱体，就能直接观察内部润滑油的液位与污染程度，换油时可通过底部放油口直接排空废油，大幅降低运维的工作量。

　　齿轮副采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程中齿面接触是渐进式的，运行噪音更低，承载能力也比同模数直齿齿轮提升30%左右，适合长期连续运行的工业工况。各级齿轮的轴系都采用圆锥滚子轴承作为支撑，可同时承受径向力与轴向力，适配输出端带链轮、皮带轮时产生的侧向拉力，轴承端盖处设置了调整垫片组，装配时可通过增减垫片厚度调整轴承游隙，保证齿轮啮合间隙处于合理范围，避免齿面偏磨导致的早期失效。输入轴端的连接法兰可适配不同规格的标准电机，不需要额外定制转接法兰，能直接匹配Y系列、YE3系列常用异步电机的安装尺寸，缩短设备改造时的选型周期。

　　从安装边界尺寸来看，整机重心落在底部安装脚座的形心位置，立式安装时不需要额外设置支撑结构，输入轴与输出轴呈平行布局，轴向尺寸紧凑，适合安装空间局促的生产线改造场景。箱体顶部预留了透气塞安装位，设备运行时箱体内温度升高产生的压力可通过透气塞释放，避免内部压力过高冲坏油封导致漏油。输出端的连接止口尺寸符合通用传动件的安装标准，可直接配套链轮、联轴器、皮带轮等常用传动零件，不需要额外加工转接轴。在实际选型配套时，可根据后端负载的转速要求，搭配不同齿数比的齿轮副，实现不同的输出转速区间，覆盖多数通用工业设备的减速比需求，齿轮啮合面经过渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，能承受短时过载冲击，不会出现齿面崩裂的问题。箱体表面采用喷塑处理，相比传统油漆涂层附着力更强，在车间多粉尘、有轻微腐蚀性气体的环境下，也能长期保持表面不生锈、涂层不脱落。
