轴向耐震充油压力表结构设计

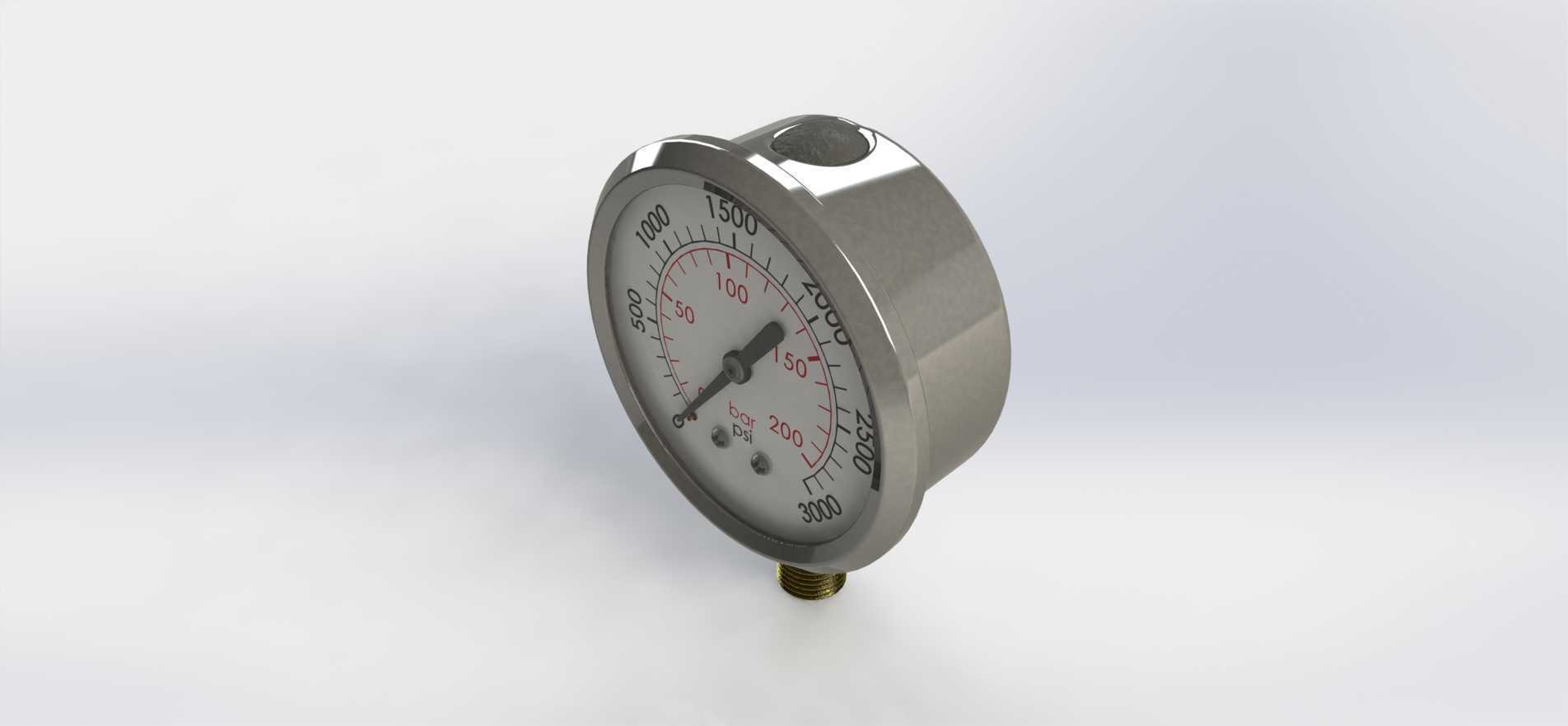

　　在液压站、气动管路、工业水处理、制冷机组、油气输送管线这类存在持续介质压力波动、设备运行伴随高频振动的工况场景里，压力检测仪表的选型直接决定了运维人员对系统运行状态的判断准确性，普通弹簧管压力表在持续振动环境下很容易出现指针摆幅过大、传动齿轮磨损加速、机芯松动导致的示值偏差问题，甚至会出现指针脱落、弹簧管疲劳开裂的失效情况，而充油耐震结构的压力表，就是针对这类复杂工况开发的检测元件。这款轴向安装的耐震压力表，整体采用不锈钢冲压表壳，表壳内部填充阻尼硅油，依靠硅油的粘滞阻力抵消外部振动传递到机芯的能量，让指针在压力波动、设备振动的场景下依然能保持稳定的示值，不会因为持续摆幅导致读数困难，也能大幅降低机芯传动部件的磨损速率，

　　延长仪表在恶劣工况下的使用寿命。从结构设计逻辑来看，这款表采用轴向偏心安装的接头结构，底部的外螺纹接头直接从表壳轴向中心位置引出，适合安装在设备面板、控制柜立面这类安装空间纵深有限的位置，不需要额外加装引压弯头就能直接对接管路，安装后表盘正面完全贴合安装面板，既方便运维人员巡检时快速读数，也能减少管路接头的泄漏点。表盘采用双刻度印刷，同时标注bar与psi两种压力单位，覆盖不同行业的压力读数习惯，不需要现场换算就能直接读取数值，表盘上的刻度线采用高精度印刷，刻度间隔均匀，配合经过动平衡校准的指针，能保证全量程范围内的示值精度满足工业检测要求。表蒙采用高强度透明工程材料，和表壳之间采用密封压圈结构配合密封圈实现全密封，

　　既可以阻挡外部粉尘、水汽进入表壳内部污染表盘和机芯，也能防止内部填充的阻尼硅油泄漏，在有喷淋、多粉尘的车间环境里也能稳定工作。表壳侧面设置有橡胶密封堵头，是表壳内部的压力补偿结构，当环境温度变化导致表壳内部硅油热胀冷缩时，可以通过这个堵头平衡表壳内外的压力差，避免表蒙因为内外压差出现变形、起雾甚至开裂的问题，也能保证硅油不会因为压差变化从密封缝隙渗出。从安装边界尺寸来看，这款表的表壳为标准圆形结构，外径适配工业面板常用的开孔尺寸，底部的外螺纹接头采用通用管螺纹规格，安装时只需要在面板上开出对应直径的安装孔，将表体从面板正面穿入后，在背面用配套的锁紧螺母固定即可，不需要额外设计定制安装支架，引压管路直接和底部接头对接，

　　整体安装突出面板的厚度很小，不会占用控制柜内部过多的走线空间。在实际选型应用中，这类轴向耐震压力表常被配套在小型液压动力单元、空压机储气罐、机床润滑系统、消防供水管道、制冷机组高低压管路上，用来实时监测管路内部的介质压力，运维人员可以通过表盘示值直接判断系统是否存在压力过载、管路堵塞、泄漏失压等异常情况，提前排查设备故障隐患。建模过程中，对表壳的冲压折弯圆角、接头和表壳的焊接密封位置、机芯内部的弹簧管弧度、传动齿轮的啮合间隙都做了等比例还原，表壳表面的拉丝纹理、表盘上的刻度标识、指针的配重结构都按照实物的加工工艺做了细节呈现，既可以用来做设备装配时的干涉检查模拟，也能作为工业场景三维可视化、设备运维培训课件里的仪表元件素材，帮助设计人员在做整机布局时提前确认仪表的安装位置、观察视角是否合理，避免出现安装后表盘被其他部件遮挡、接头和周边管路干涉的问题。和径向安装的压力表相比，轴向结构的仪表在面板安装场景下的布局整洁度更高，引压管路可以直接从面板后方排布，不会在设备正面露出多余的管路接头，更适合对设备外观整洁度有要求的集成式设备配套使用，而充油阻尼的结构设计，让它比普通干式压力表更适合在有冲压设备、动力机组这类持续振动的车间环境里使用，不需要额外加装仪表缓冲弯就能达到很好的抗振效果，减少现场安装的配件成本。
