蒸汽管路用艾尔街型疏水调节装置

　　在蒸汽输送与换热系统的现场运维里，这类装置的核心作用是自动排出蒸汽管路及换热设备内产生的凝结水，同时避免未做功的饱和蒸汽泄漏，是保障蒸汽系统热效率、避免管路水击故障的关键部件。从实际应用场景来看，它可适配食品加工、纺织印染、化工换热、集中供暖等多个使用饱和蒸汽作为热媒的工况，安装在蒸汽管路的低点、换热设备的凝结水出口位置，承接上游来的汽液两相流体，完成汽液分离与凝结水的定向排放。

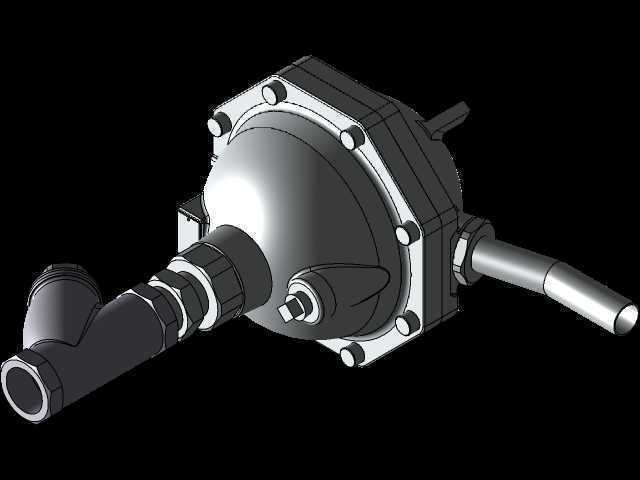

　　从功能特性上看，该装置集成了感温驱动、启闭调节、入口导流三个核心功能模块，顶部的感温腔可根据腔内流体温度自动判断介质状态，当凝结水聚集导致腔体内温度低于饱和蒸汽温度时，内部感温元件驱动阀芯开启，将低温凝结水排出；当蒸汽进入腔体，温度达到饱和温度阈值时，阀芯快速关闭，阻断蒸汽外泄。侧置的入口接管采用斜向设计，可引导进入装置的流体沿腔体内壁旋流，降低高速流体对阀芯的直接冲刷，同时延长汽液分离的流道长度，提升分离效果。下部的出水端设置了调节旋钮结构，可根据现场实际工况的凝结水产生量，手动调整阀芯的最大开启行程，适配不同负荷下的排水需求，避免排水量过大导致蒸汽泄漏，或是排水量不足造成管路积水。

　　在设计思路上，该装置优先考虑了现场安装的兼容性与长期运行的可靠性，整体采用立式同轴布局，主体腔体为回转体结构，可降低铸造与机加工的工艺难度，腔体壁厚均匀，能承受1.6MPa及以下的常规蒸汽工作压力，内壁做了圆弧过渡处理，减少应力集中点，避免长期冷热交变工况下出现开裂渗漏。顶部的端盖采用快拆式的压紧连接结构，无需整体拆卸装置即可完成内部滤网、密封件的更换维护，降低现场运维的工作量。侧置入口与下部出口的接口均采用标准管螺纹设计，可直接与同规格的工业管路对接，无需额外加工转换接头，适配绝大多数现有蒸汽管路的安装标准。

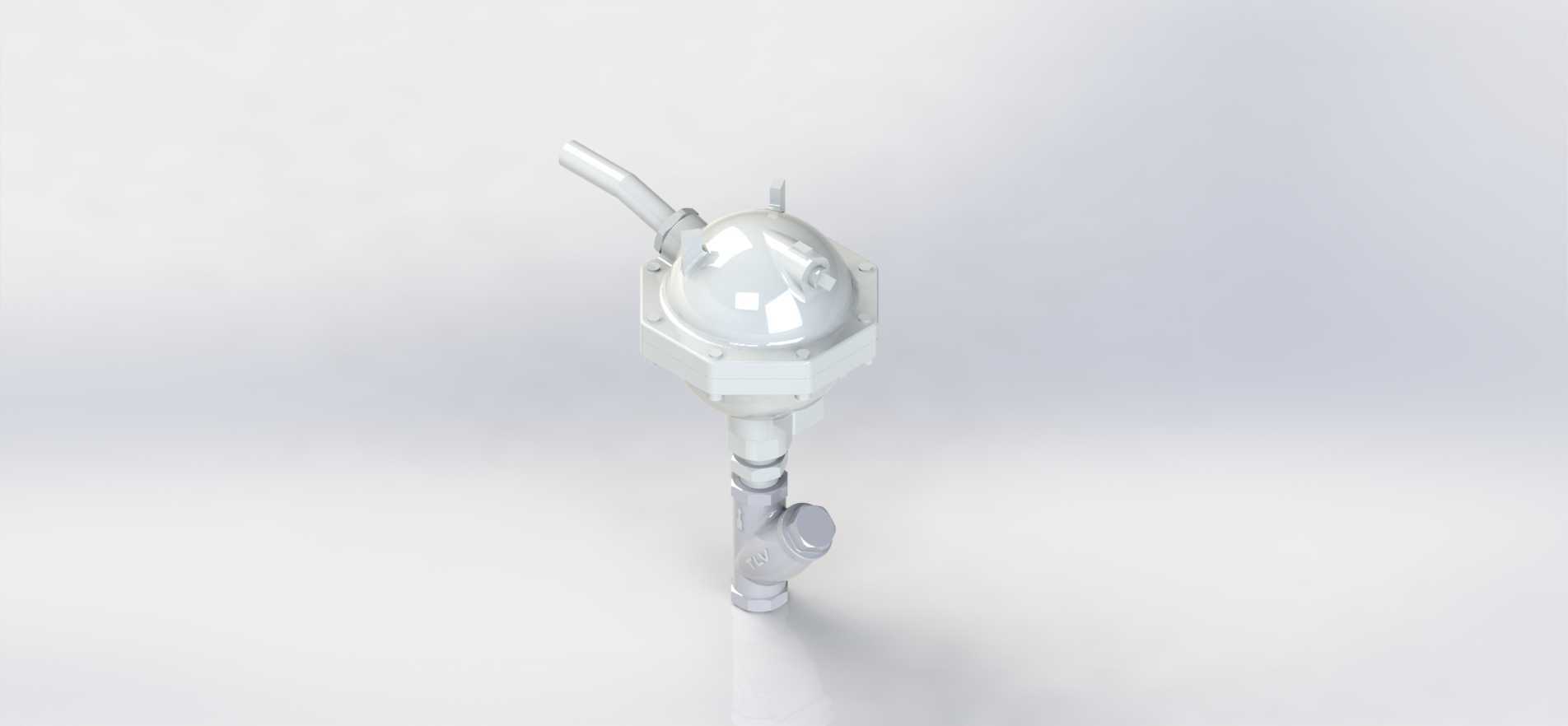

　　从外形尺寸与安装边界来看，该装置整体为细长立式结构，主体腔体直径适配DN15-DN20的常规小流量蒸汽管路，总高度控制在200mm以内，侧置入口的伸出长度不超过80mm，安装时仅需在管路预留位置预留直径100mm、高度250mm的操作空间即可，无需额外的支撑结构，可直接通过管路接口承重，适配狭小的管廊、设备夹层等安装空间。安装时需保证装置主体处于垂直状态，感温腔处于整个安装点位的最高位置，避免凝结水长期浸泡感温元件导致动作失灵，入口端需预留足够的直管段，减少流体紊流对装置动作稳定性的影响。在结构细节上，装置内部设置了初级过滤结构，可拦截管路内的焊渣、锈屑等固体杂质，避免杂质卡涩阀芯导致密封失效，所有过流部件的密封面均采用硬质合金堆焊处理，可耐受长期的高速流体冲刷与温度交变，延长装置的无故障运行周期。
