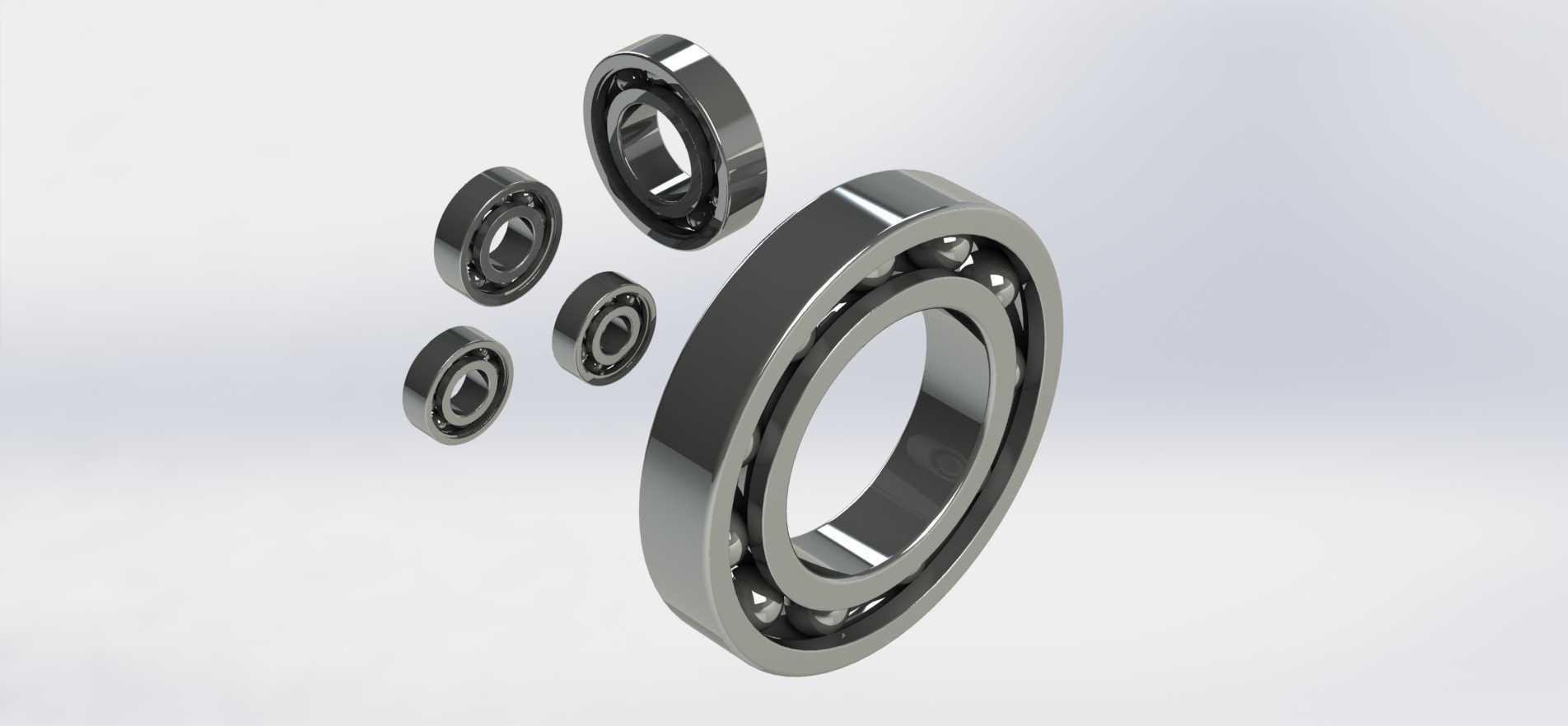

罗达曼托斯系列深沟球轴承结构设计

　　在各类需要实现旋转轴支撑的机械结构中，这类深沟球轴承是应用覆盖范围极广的基础传动支撑部件，从普通的民用家电传动结构，到工业生产线的输送辊道、中小型电机输出端、机床辅助传动箱、农用机械的旋转支撑位，再到轻型工程机械的铰接旋转部位，都能见到这类轴承的应用身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的无用损耗，同时限制轴在径向与少量轴向方向上的窜动位移，保证轴上安装的齿轮、带轮、叶轮等工作部件始终处于设计要求的运转位置，避免因轴系偏移引发的传动啮合异常、部件磨损加剧、设备振动超差等问题。

　　从结构设计逻辑来看，这类轴承采用最经典的深沟滚道设计，内圈与轴采用过盈配合随轴同步旋转，外圈与设备的轴承座孔采用过渡或小间隙配合起到固定支撑作用，中间的钢质滚动体沿内外圈的弧形滚道做滚动运动，配合保持架将各个滚动体均匀分隔开，避免滚动体之间直接接触产生额外摩擦与碰撞磨损。滚道的曲率半径经过严谨匹配，略大于滚动体的半径，既保证滚动体与滚道有足够的接触面积承载径向载荷，也能预留出微量的间隙容纳少量的轴向窜动，同时可以承受一定程度的双向轴向载荷，这也是这类轴承能适配多种复杂工况的核心原因。设计过程中需要重点考虑滚道的表面粗糙度与热处理硬度，滚道表面需要经过精磨加工达到足够低的粗糙度值，减少滚动体运转时的接触疲劳磨损，同时套圈整体经过淬火热处理达到要求的表层硬度，保证长期承受交变载荷时不会出现滚道点蚀、压痕等早期失效问题。

　　针对不同的安装场景，这类轴承的外形尺寸与安装边界有明确的设计规范，以同系列的6201规格为例，其内孔直径、外圈外径、轴承总宽度都遵循通用的深沟球轴承尺寸标准，不需要额外定制安装位，可以直接适配标准规格的轴承座与轴径加工尺寸，大幅降低设备设计与加工的成本。安装时需要注意轴肩与轴承座孔的挡肩高度不能超过轴承内圈与外圈的倒角尺寸，避免轴承安装到位后无法贴紧定位面，同时要保证配合面的加工同轴度，避免因安装偏斜导致轴承运转时承受额外的附加载荷，大幅缩短使用寿命。在润滑设计上，这类轴承既可以采用脂润滑也可以采用油润滑，低速运转工况下填充适量的锂基润滑脂即可满足长期运转需求，高速运转场景则可以配合油路设计采用润滑油循环润滑，带走运转产生的热量同时带走滚道间磨损产生的微小金属碎屑，进一步延长轴承的更换周期。

　　在实际选型应用中，需要根据轴系的实际载荷大小、运转转速、工作环境温度等参数匹配合适的密封结构与游隙组别，粉尘较多的工况可以选用带双面防尘盖的结构，阻挡外界粉尘进入滚道内部；存在水汽或腐蚀性介质的场景则可以选用带橡胶接触式密封的结构，避免润滑脂泄漏与外界介质侵入。不同游隙组别的轴承适配不同的配合过盈量与工作温升，过盈量较大或者工作温度较高的场景需要选用更大游隙的组别，避免运转过程中轴承内部间隙消失出现卡滞抱死的问题。建模过程中需要准确还原滚道的曲率、滚动体的直径与数量、保持架的兜孔结构与装配间隙，保证模型在做虚拟装配干涉检查、运动仿真时能真实反映轴承的实际运转状态，为后续的轴系结构设计、安装位强度校核提供准确的参考依据，避免因模型尺寸偏差导致实际加工装配时出现配合干涉、安装不到位等问题。
