三种容积规格累积值罐体结构设计

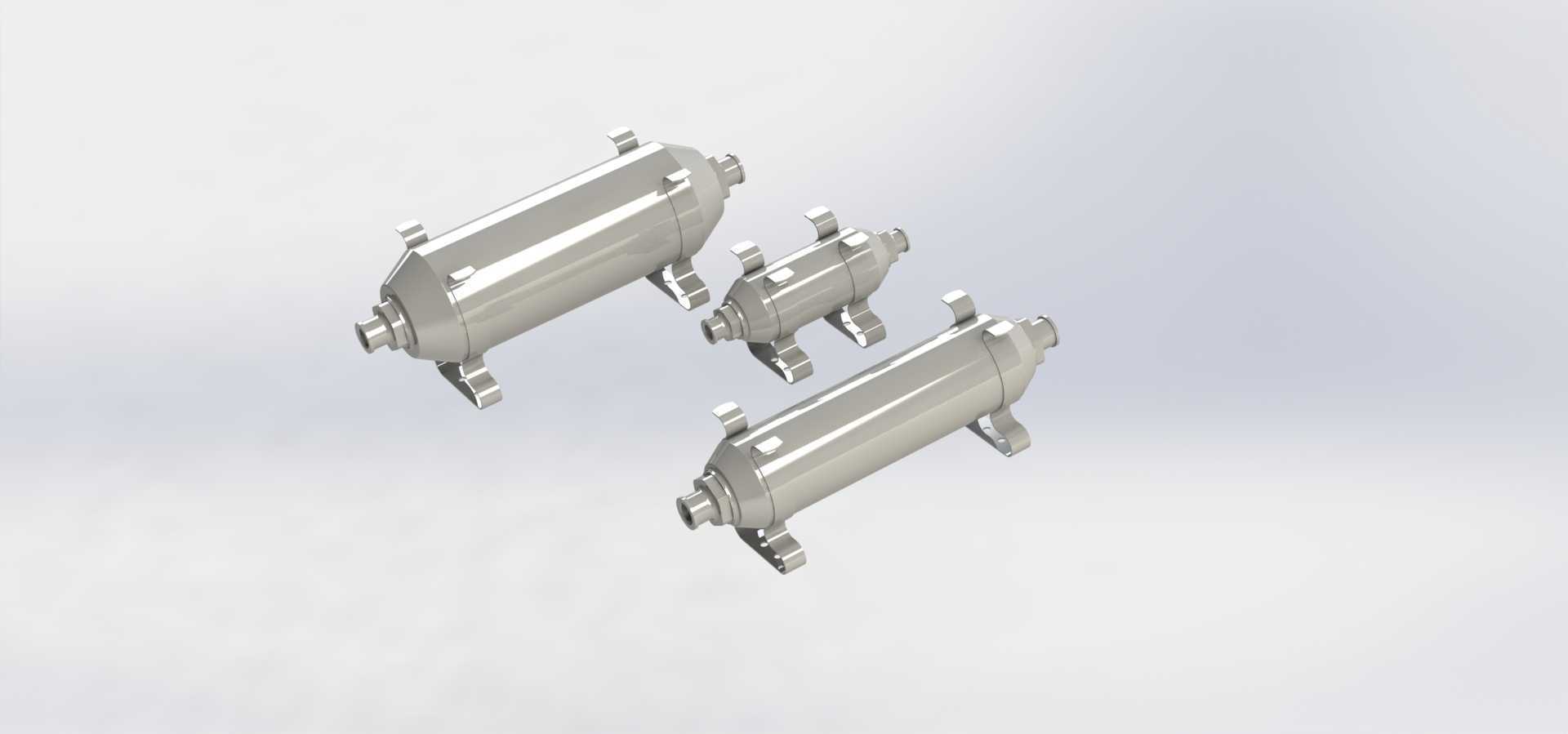

　　在流体处理、精细化工、民用供水配套的现场安装环节，经常会遇到不同处理量级的管路系统需要匹配对应容积的承压储液、累积缓冲部件，本次呈现的三款不同容积的罐体结构，正是针对50升、140升、150升三个常用处理量级做的适配设计，覆盖从小流量实验室级管路到中型商用处理系统的配套需求。从实际使用场景来看，这类带支脚的卧式承压罐体，多数安装在流体管路的中段位置，一方面承担管路内流体的压力脉动缓冲作用，抵消泵组启停带来的水锤冲击，另一方面也可作为介质累积、暂存的腔体，配合前后端的过滤、换热部件完成介质的稳压存储，避免后端取液端出现流量波动。三款罐体采用统一的结构设计逻辑，仅在筒体长度、端盖曲率、支脚间距上做参数化调整，

　　这样的设计思路能够大幅降低生产环节的模具、工装投入，同一条焊接、抛光生产线可以完成三个规格的产品加工，支脚的安装孔位也采用统一的孔径与边距标准，现场安装时不需要针对不同规格重新做基础预埋的定位调整，降低施工端的适配成本。从外形尺寸与安装边界来看，50升规格的罐体整体长度最短，适合安装在空间局促的壁挂式管路、小型设备集成舱内部，两端的外接接口采用统一的标准管径，可直接对接同通径的工业管路，不需要额外做变径转接；140升规格属于中等通量适配款，筒体长度适中，支脚的跨距经过重心校核，满液状态下不会出现侧倾风险，适合安装在地面水平基础上，配套中型商用净水设备、小型化工配料系统使用；150升规格的筒体长度最长，支脚数量与支撑位置经过承重验算，

　　满液状态下筒体的挠度变形控制在标准允许范围内，两端接口的位置高度与另外两个规格保持一致，多规格并联安装时可以直接对齐管路走向，不需要额外调整管线高度。结构细节上，三款罐体的端盖均采用标准椭圆封头结构，相比平端盖能够承受更高的内部工作压力，筒体与封头的焊接位置做了圆弧过渡处理，避免应力集中带来的疲劳损伤，外表面的抛光处理适配食品、医药类流体接触场景的卫生要求，支脚与筒体的连接采用焊接加补强板的结构，避免长期承重后支脚与筒体连接处出现开裂。在建模过程中，三款模型的参数做了全关联设计，调整筒体长度参数时，支脚的位置、端盖的匹配尺寸会自动同步更新，后续如果需要拓展其他容积规格，只需要修改筒体长度参数即可快速生成新的模型，

　　不需要重新绘制每个零部件。从安装维护的角度考虑，罐体底部的支脚预留了足够的离地间隙，方便后期做外表面清洁、焊缝检测，两端的接口位置预留了足够的扳手操作空间，安装对接管路时不需要额外拆除周边部件即可完成紧固操作。这类累积罐体在实际选型时，除了容积参数匹配外，还需要根据系统的工作压力选择对应壁厚的筒体板材，三个规格的模型均预留了壁厚参数调整接口，设计人员可以根据实际承压需求修改壁厚数值，自动更新整体模型的重量、安装尺寸参数，不需要重新建模计算。在流体系统的管路布局中，这类卧式罐体相比立式罐体的安装高度更低，不需要做高层支架固定，适合在层高有限的车间、设备间内安装，同时卧式结构的流体进出口位于罐体两端的轴心位置，流体进入罐体后能够沿轴向平缓流动，减少内部紊流带来的冲击，提升稳压、累积的效果。
