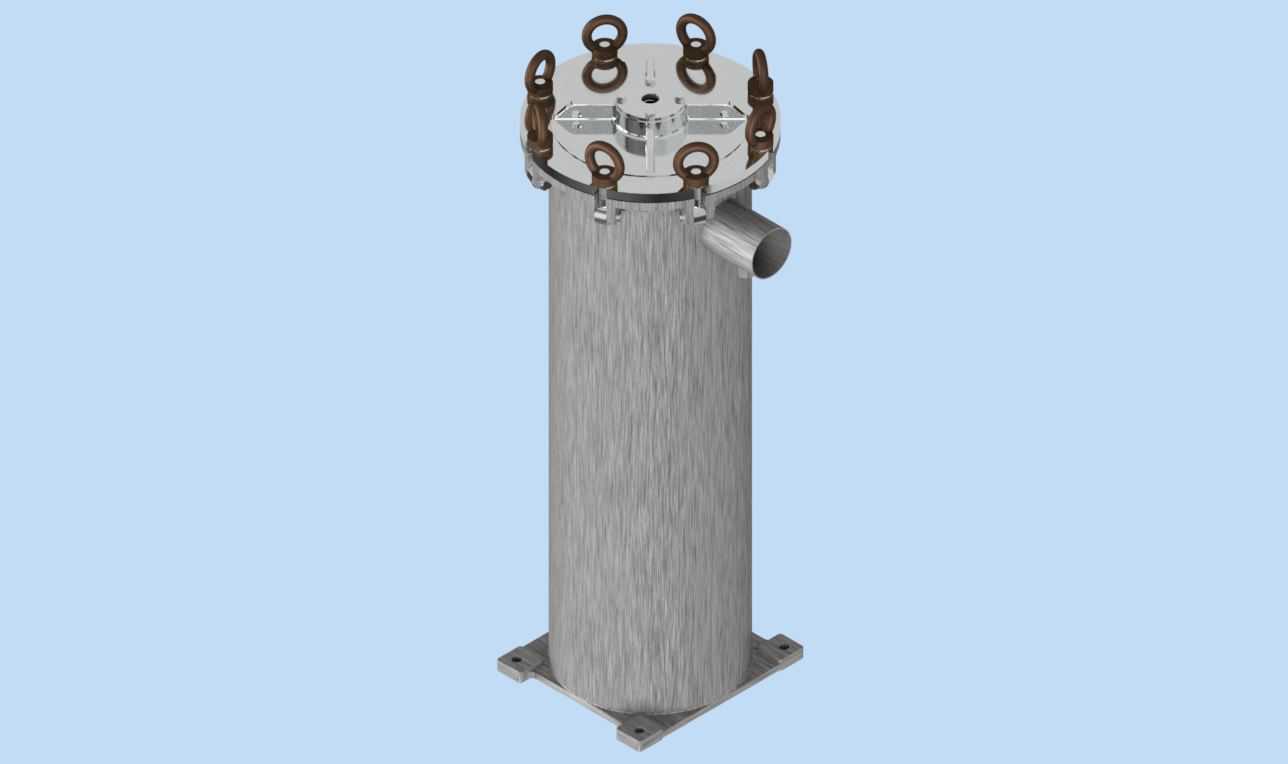

立式快开吊环式不锈钢过滤罐体结构

　　该过滤设备主要应用于民用净水、工业循环水、化工流体预处理、食品饮料料液除杂、制药工艺料液澄清等场景，可拦截流体中的固体颗粒、絮状杂质、悬浮异物，保障下游管路、泵阀、精密处理单元的运行稳定性，避免杂质卡滞阀件、磨损泵体叶轮、堵塞精密滤芯或换热流道。从结构设计来看，整体采用立式圆柱罐体构型，底部设置带安装孔的方形支脚，支脚与罐体底部采用满焊连接，安装时可通过膨胀螺栓或焊接方式固定在设备机架、混凝土基础或操作平台上，安装边界需预留罐体周向至少300mm的操作空间，用于开盖更换滤元、清理滤渣，侧部的进液接口采用切向或水平侧接结构，可根据现场管路走向调整接口朝向，进液口公称通径匹配常规DN50工业管路，可通过法兰或快装接头对接上下游管路，

　　顶部采用快开式压盖结构，压盖周向均匀布置6组吊环式快开螺栓，无需专用工具即可手动旋松吊环螺母，掀开压盖更换内部滤袋、滤芯或滤篮，相比传统法兰螺栓连接的过滤器，开盖效率提升60%以上，适合需要频繁清理滤渣、更换滤元的使用场景。罐体主体采用薄壁不锈钢卷制焊接成型，内壁做抛光处理减少杂质挂壁，降低清洗难度，筒体的长径比设计为4:1，既保证了足够的滤容空间，延长单次清渣的运行周期，又控制了整体占地面积，适合安装在空间紧凑的水处理机房、生产线旁侧。顶部压盖中心设置排气螺塞，设备初次投用或滤元更换后可打开排气螺塞排出罐内空气，避免气阻影响流体过流效率，压盖与罐体上法兰之间设置密封槽，内嵌食品级或耐腐橡胶密封圈，保证承压状态下无流体渗漏，

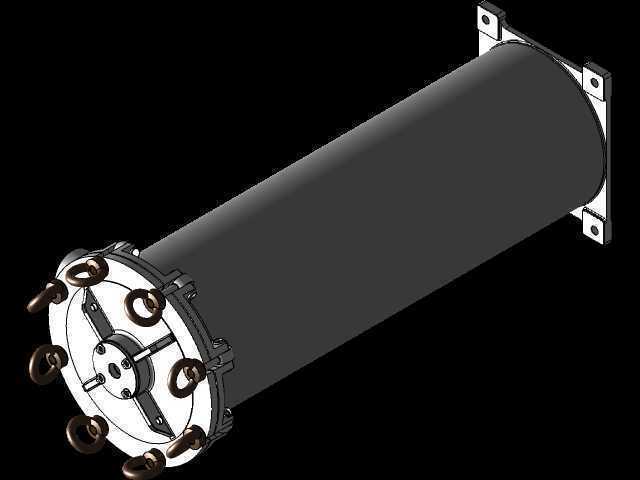

　　设备额定工作压力适配常规0.6MPa的低压流体输送工况。在建模过程中，重点还原了吊环快开结构的运动配合关系，吊环可绕螺栓销轴转动，旋松螺母后可将吊环转离压盖凸缘，即可解除压盖的压紧约束，支脚的安装孔位、侧进液口的位置尺寸、顶部压盖的外径尺寸均按照工业常用过滤器的实际安装尺寸做了等比例还原，可直接用于设备选型的布局参考、管路系统的干涉校验，也可作为同类型过滤设备改型设计的基础构型，设计人员可在此基础上调整筒体高度、进液口通径、支脚形式，适配不同流量、不同安装空间的使用需求。实际使用中，流体从侧部进液口进入罐体内部，经内部滤元拦截杂质后，洁净流体从罐体下部的出液口（模型中未完全展示的底部接口）流出，

　　当滤元表面截留杂质过多导致进出口压差升高到设定值时，即可停机打开顶部压盖，取出滤元清理或更换后重新压紧密封即可恢复运行，整体结构无复杂传动部件，维护门槛低，运行可靠性高，适合连续化生产的流体处理工况。建模时对罐体表面的拉丝纹理、吊环的锻造圆角、支脚的焊接倒角都做了细节还原，能够直观呈现设备的实际外观质感，用于方案汇报、设备展示时可直接渲染出图，无需额外调整外观细节。
