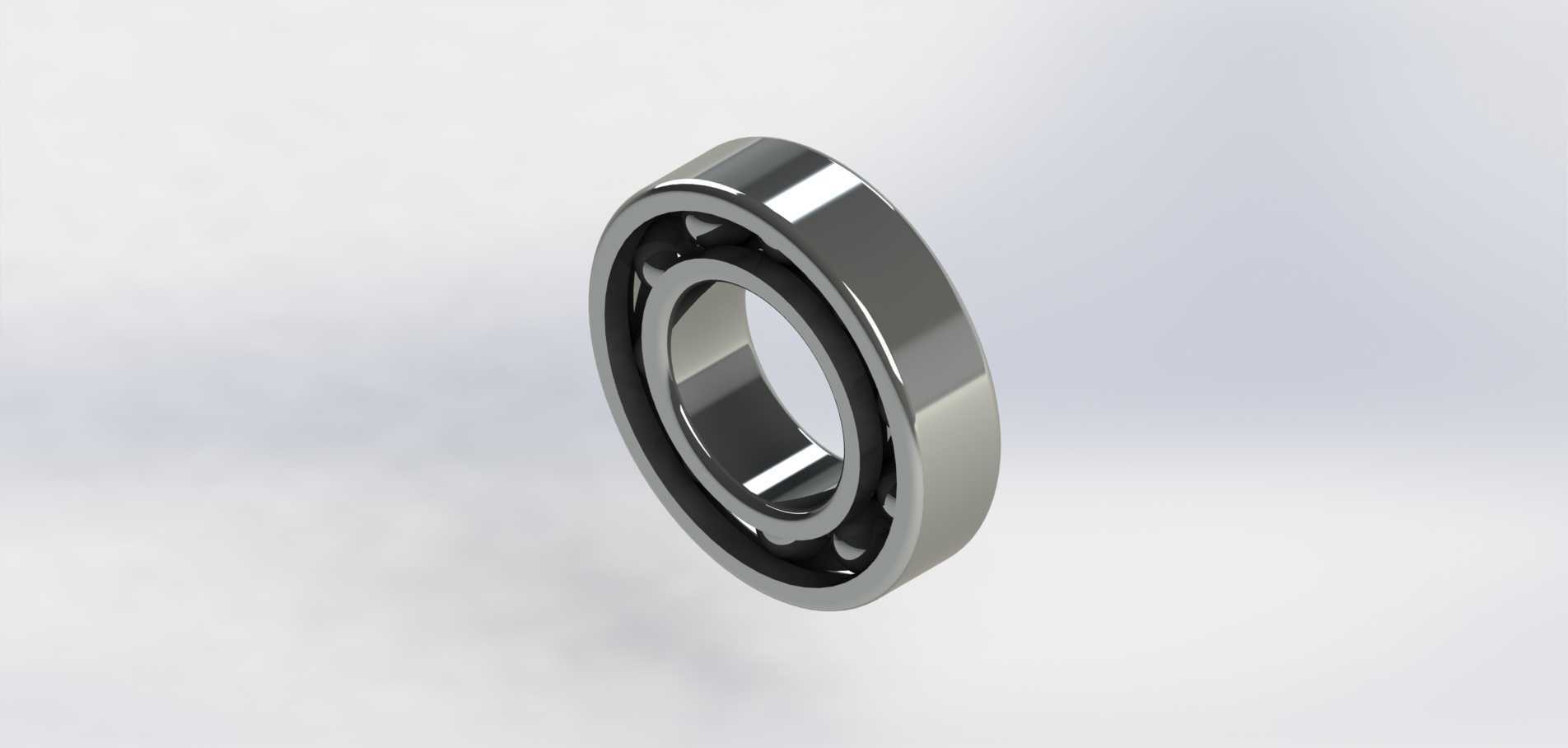

FAG61800深沟球轴承三维结构模型

　　在各类轻载高速旋转传动场景中，61800系列薄壁深沟球轴承的应用覆盖范围极广，从精密仪器的主轴支撑、小型伺服电机的输出端定位，到自动化输送线的从动辊轮、办公自动化设备的走纸机构，都能见到这类薄壁轴承的身影。不同于重载工况下使用的厚壁深沟球轴承，61800系列的设计核心是在有限的径向安装空间内，提供稳定的低摩擦旋转支撑，尤其适配安装径向尺寸受限、轴向载荷占比极低的传动节点。从结构设计逻辑来看，该轴承采用典型的深沟滚道构型，内圈与外圈的滚道曲率略大于滚动体直径，既保证滚动体在滚道内的顺畅滚动，又能承受一定幅值的双向轴向载荷，应对实际运行中轴系的轻微窜动。保持架采用浪形冲压结构，通过铆接方式将兜孔内的钢球均匀分隔，

　　避免滚动体之间的直接接触摩擦，同时控制保持架的整体重量，降低高速运转时的离心力影响，适配高转速工况的使用需求。在安装边界设计上，该轴承的内圈内径、外圈外径以及宽度尺寸严格遵循公制薄壁轴承的尺寸规范，与轴的配合通常选取过渡配合或轻微过盈配合，与轴承座孔的配合多采用间隙配合或过渡配合，保证安装过程中不会对滚道造成额外的装配应力，同时避免运转过程中出现内圈跑圈、外圈打滑的问题。建模过程中，滚道的曲率半径与钢球直径的匹配关系是核心细节，曲率过大容易导致接触应力集中，降低轴承使用寿命，曲率过小则会增大轴承的运转摩擦力矩，影响高速性能；同时钢球的组配直径差控制在极小的公差范围内，保证每个滚动体承受的载荷均匀分布，避免局部过载引发的早期点蚀失效。

　　实际选型应用中，这类薄壁轴承通常不用于承受大冲击载荷的场景，更多适配载荷平稳、转速较高、安装空间紧凑的部位，比如小型风机的叶轮支撑、精密检测设备的旋转工作台轴系、3D打印机的送丝辊轮支撑等，在这些场景下，轴承的低摩擦特性、薄壁结构的空间优势能够得到充分发挥。建模时对倒角、密封槽（若带密封版本）、保持架的铆接点等细节都做了还原，能够直接用于设备的整体装配干涉检查、轴系的刚度仿真分析，也可作为教学演示中滚动轴承结构原理的展示模型，帮助设计人员直观理解薄壁深沟球轴承的装配关系与各部件的配合逻辑。在装配关系上，内圈与轴颈贴合，外圈与座孔贴合，钢球位于内外圈滚道之间，保持架将钢球等距分隔，运转时内圈随轴转动，钢球沿滚道滚动实现低摩擦传动，

　　外圈保持相对固定或随壳体做从动旋转，整套结构的摩擦系数远低于滑动轴承，且维护成本更低，润滑方式可采用脂润滑或油润滑，适配不同转速区间的使用需求。针对不同的使用环境，该基础构型还可衍生出带防尘盖、带密封圈、带止动槽等多个变体，本次建模的开式版本是最基础的构型，可作为其他变体模型的修改基础，设计人员可根据实际使用场景的防尘、密封需求，在该模型基础上快速添加对应的结构特征，缩短选型建模的周期。
