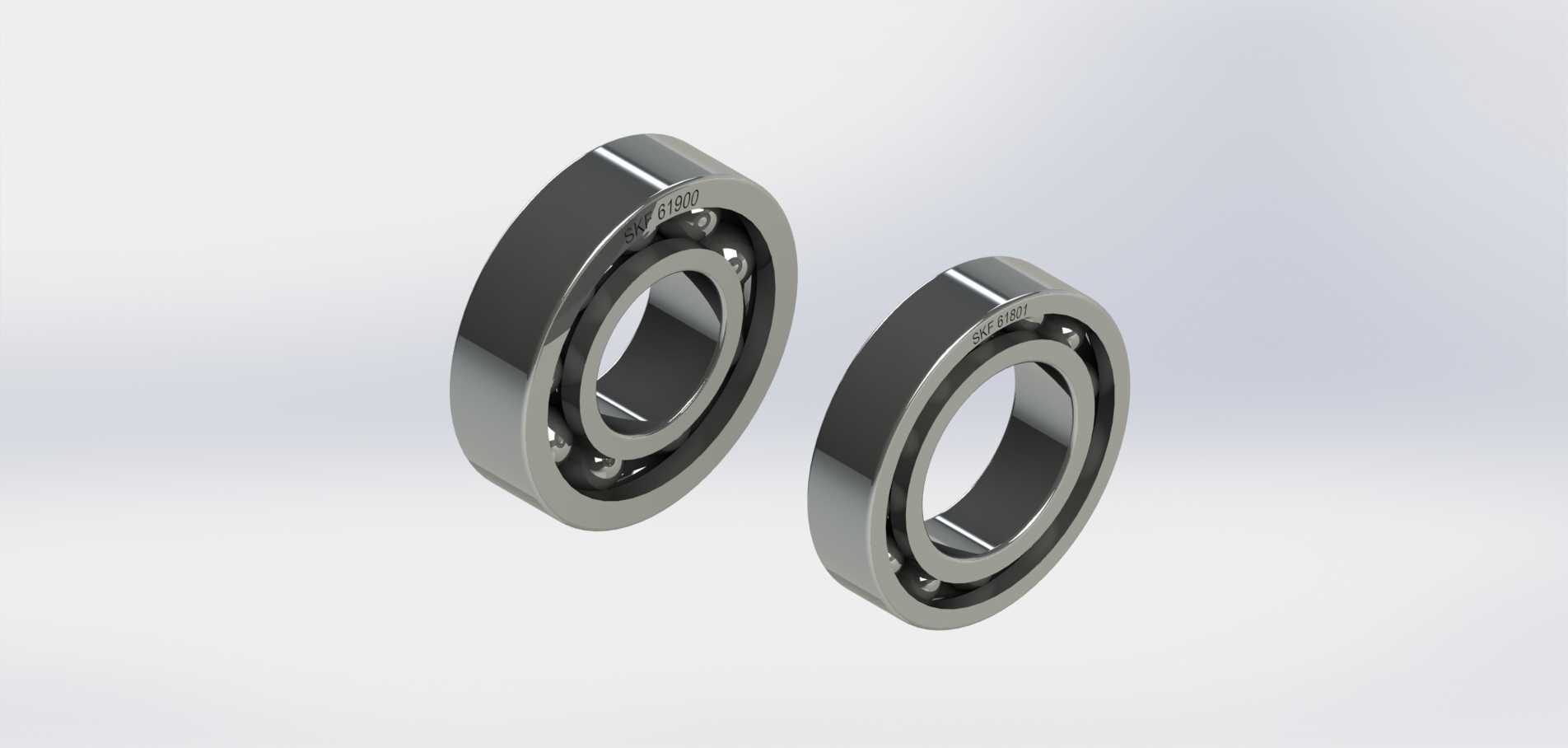

在各类旋转传动场景中,这类深沟球轴承是应用覆盖范围极广的支撑部件,从普通的输送辊道、中小型电机输出轴,到机床主轴的辅助支撑端、家用机电产品的旋转结构,都能见到同结构轴承的身影。它的核心作用是承接轴系运行过程中的径向载荷,同时可承载一定比例的双向轴向载荷,将轴系运转时的摩擦阻力控制在极低水平,减少动力传输过程中的损耗,同时约束轴的径向与轴向窜动量,保证轴上安装的齿轮、带轮、叶轮等部件始终处于设计要求的啮合或配合位置,避免因轴系偏移引发的部件磨损、振动超标、传动失效等问题。
从结构设计逻辑来看,该轴承采用典型的深沟滚道设计,内圈与外圈的滚道曲率与钢球直径匹配度经过严谨计算,滚道的截面圆弧半径略大于钢球半径,既保证钢球在滚道内滚动时的接触应力处于材料许用范围内,又能让钢球在承受轴向力时拥有足够的接触支撑面,不会出现钢球卡滞或滚道压溃的情况。保持架采用浪形冲压结构,将每粒钢球均匀分隔在滚道的圆周方向上,避免钢球之间直接接触产生的滑动摩擦与碰撞磨损,同时预留出足够的润滑脂存储空间,让润滑介质可以持续附着在钢球与滚道的接触表面,形成稳定的油膜降低摩擦温升。
在安装边界与尺寸适配层面,这类轴承的内圈与轴采用基孔制过盈配合,配合公差根据轴的载荷类型、转速高低进行调整,重载荷、高转速工况下过盈量适当加大,轻载、需经常拆装的维护场景下可选择过渡配合;外圈与轴承座孔采用基轴制配合,常规固定端安装时选择过渡或小过盈配合,若作为游动端支撑则外圈与座孔采用间隙配合,允许轴系受热伸长时外圈在座孔内有微小轴向窜动,避免轴系内部产生附加的热应力。轴承的轴向安装定位通常采用轴用弹性挡圈、轴肩、轴承端盖组合的方式,内圈靠轴肩与挡圈实现轴向固定,外圈靠座孔台肩与端盖压紧,定位轴肩与座孔台肩的高度严格控制在轴承安装尺寸允许范围内,既保证定位面有足够的接触面积承受轴向力,又不会因为台肩过高遮挡轴承的密封圈或保持架,同时预留出拆卸时拉马爪的施力空间,方便后期维护更换。
实际选型应用中,需要结合轴系的额定动载荷、额定静载荷、极限转速、工作环境温度等参数匹配对应规格的轴承,比如在粉尘较多的工况下会选择带双面密封圈的同结构轴承,预先填充长效润滑脂,避免外界杂质进入滚道内部加剧磨损;在高速运转场景下则会选择保持架精度更高、滚道表面粗糙度更低的组别,配合油雾润滑或油气润滑方式,控制轴承运转时的温升,延长整体使用寿命。建模过程中需要严格还原滚道的曲率参数、钢球的直径与数量、保持架的兜孔间隙、内外圈的倒角尺寸,这些细节直接影响后续装配干涉检查、有限元载荷仿真的结果准确性,若滚道曲率建模偏差过大,仿真得出的接触应力数据会完全偏离实际工况,无法为结构设计提供有效参考。
