多规格直线运动线性轴承结构设计

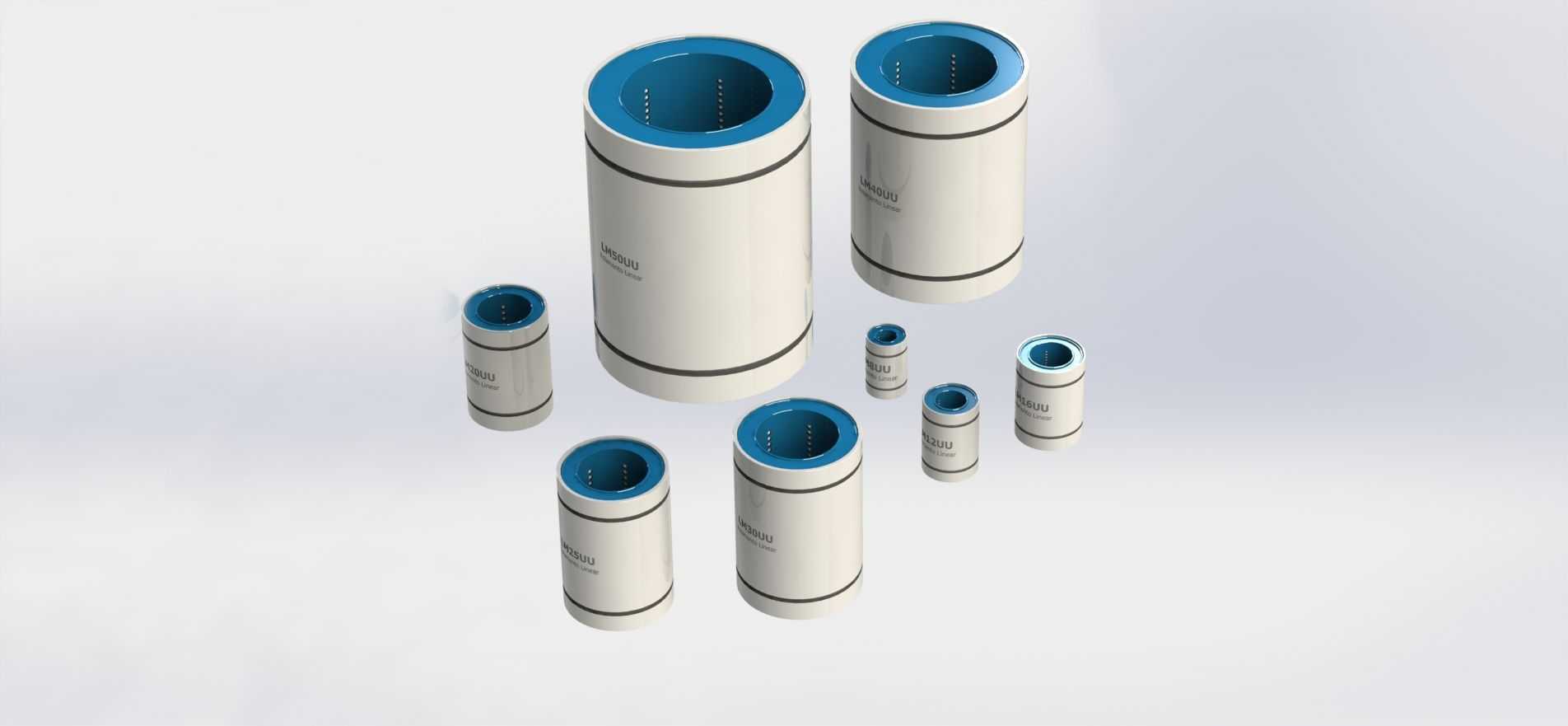

　　在自动化输送线、精密检测工装、数控滑台、3D打印运动轴、包装设备横移机构这类需要实现低阻力直线往复运动的场景里，线性轴承是承担导向与承载功能的核心基础部件，这套多规格线性轴承的三维结构，覆盖了从小载荷轻量工位到大负载重载工位的常用尺寸区间，能适配不同轴径的光轴安装需求。从实际使用场景出发，不同规格的线性轴承对应不同的负载与行程要求，小尺寸款多用于电子装配工位的微型滑台、小型检测设备的探针位移机构，这类场景负载轻、运动频率高，对轴承的滑动顺畅度要求更高；中等尺寸款适配常规自动化设备的推拉机构、工装夹具的位移导向，需要兼顾径向承载能力与运动精度；大尺寸款则用于重型移栽设备、大型机床的辅助导向轴，能承受更高的径向载荷，

　　抵抗运动过程中的偏载力矩。这套模型在设计时，首先考虑了与标准光轴的配合公差，轴承内孔与光轴采用间隙配合，保证钢球在滚道内顺畅循环的同时，不会出现过大的配合间隙导致运动卡滞或精度丢失，轴承外圈的外径公差按照标准轴承座安装孔的要求设计，能直接压入标准安装座，不需要额外做适配加工。从结构细节来看，轴承主体采用直筒式外形，两端设置了密封圈安装槽，可搭配防尘密封圈阻挡加工现场的切屑、粉尘进入轴承内部的钢球滚道，延长实际使用寿命；筒身的环形槽用于安装限位卡簧，方便在安装座内实现轴向定位，不需要额外设计轴向压紧结构，简化安装座的加工复杂度。钢球滚道采用直列式排布，保证钢球在循环过程中始终保持与光轴表面的线性接触，相比点接触的滑动结构，

　　接触应力更小，磨损量更低，长期运行后的精度保持性更好。不同规格的轴承在长度、外径、内孔尺寸上形成梯度，内孔尺寸覆盖常用的光轴直径规格，长度尺寸根据对应规格的额定动载荷做匹配，小规格轴承长度较短，节省安装空间，大规格轴承长度更长，增加钢球与光轴的接触长度，提升承载能力。在安装边界设计上，所有规格的轴承两端均做了倒角处理，压入安装座时不会刮伤安装孔内壁，也方便装配时快速对准孔位；内孔两端同样做了导入倒角，穿入光轴时不会磕碰钢球保持架，避免装配过程中造成钢球脱落或保持架变形。从实际选型角度，这套模型的尺寸参数完全贴合行业通用的线性轴承安装标准，设计人员在做设备结构设计时，可以直接根据所需的轴径、安装空间、负载大小调用对应规格的模型，

　　不需要重新绘制基础外形，能大幅缩短设计周期；同时模型还原了钢球循环通道、保持架、密封圈槽的细节结构，在做安装干涉检查、运动仿真时，能准确模拟轴承与周边结构的位置关系，避免出现装配时的空间干涉问题。在设备维护层面，直筒式线性轴承的结构简单，后期更换时只需要拆下两端的卡簧就能将轴承从安装座中顶出，不需要拆解周边的其他结构，维护效率更高；轴承的储油槽设计在筒身内壁，能存储一定量的润滑脂，长期运行时不需要频繁加注润滑脂，降低设备的日常维护工作量。针对不同的使用环境，这套结构也预留了适配空间，比如在洁净室环境使用时，可以拆除两端的密封圈降低滑动阻力，在多粉尘的铸造、机加工环境使用时，可以更换带双唇的密封圈提升防尘能力，不需要改动轴承主体的安装尺寸，适配性更强。做结构设计时需要注意，线性轴承只适合承受径向载荷，不能承受较大的轴向力，因此在安装布局时要搭配对应的轴向限位结构，避免轴承受轴向力导致钢球脱出或滚道变形；多轴并行导向的场景中，要注意主动轴与从动轴的平行度公差，平行度超差会导致轴承承受额外的偏载，加速磨损，缩短使用寿命。
