立式导向裁切执行模组结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522148
  • 立式导向裁切执行模组结构设计

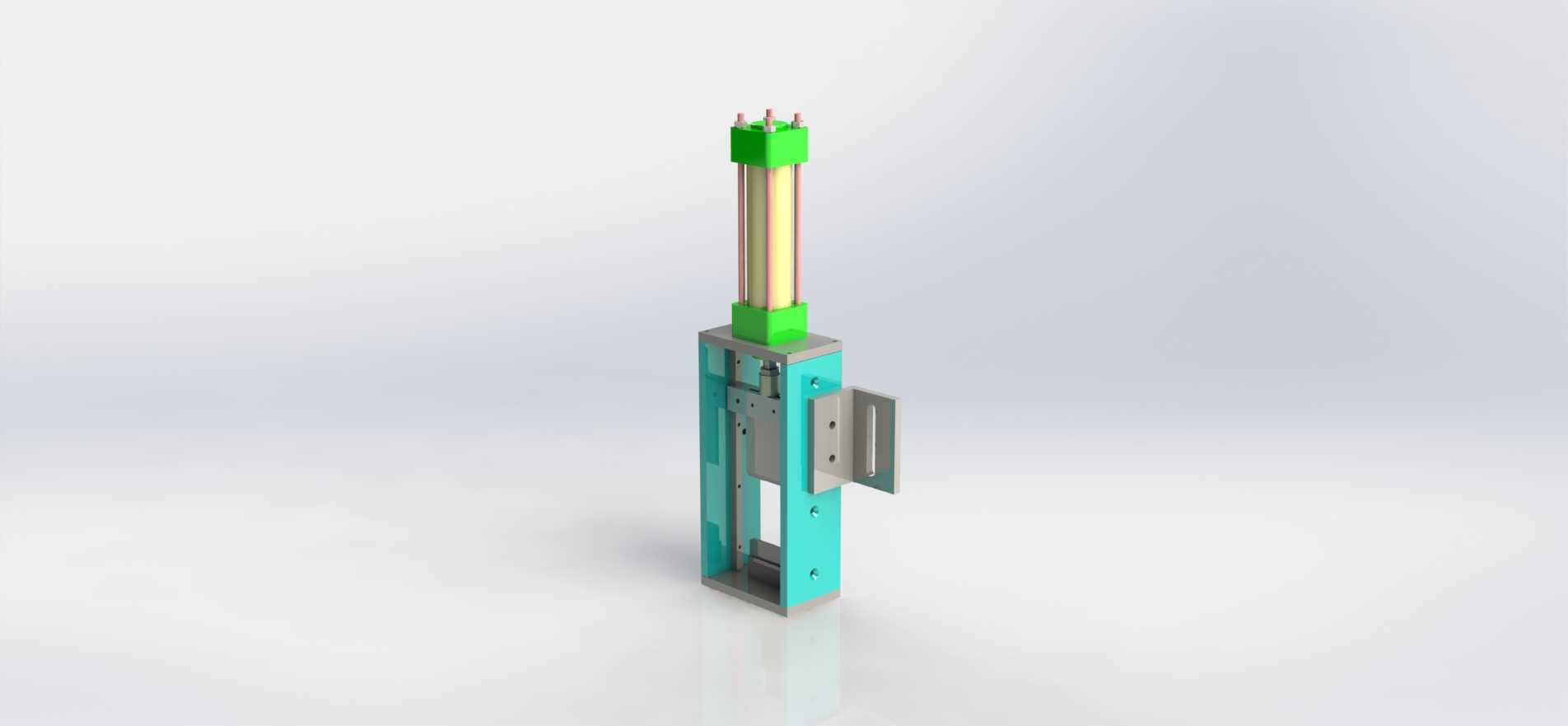

  在包装材料定长切断、薄金属带料分切、线束定长裁切这类连续生产工位中,这类立式导向的裁切执行模组是产线末端核心的动作执行单元,区别于卧式布置的裁切结构,立式布局能最大程度压缩设备横向安装空间,适配窄幅产线的排布需求,尤其是在多工位并列排布的裁切工位上,单组模组的横向占用尺寸可以控制在极小范围内,方便多组并排实现多道同步裁切。从结构设计逻辑来看,整个模组采用双立柱直线导向作为运动基准,两根平行布置的导向柱贯穿上下固定座,保证动刀座在上下往复运动过程中不会出现偏摆,相比单导向柱的结构,双柱导向能承受更大的裁切反作用力,在裁切厚度稍大的硬质材料时,刀座不会因为侧向受力出现卡滞或者刀刃崩损的问题。上部的驱动安装位预留了标准的执行元件连接接口,

  可以适配气缸、伺服电缸等不同类型的直线驱动元件,不需要额外做转接板修改,能根据产线的节拍需求、裁切力需求灵活更换驱动单元,不需要重新加工主体结构。主体的安装侧板上预留了多组沉头安装孔,可以直接固定在设备的立式安装面或者型材机架上,安装孔的位置做了公差适配,即使机架安装面存在小范围的平面度误差,也能通过调整安装间隙保证模组的垂直度,避免导向柱出现别劲的问题。侧面伸出的定位挡块是用来配合送料机构做材料定位的,当送料机构将待裁切材料送到指定位置后,挡块可以作为基准面限制材料的窜动,保证裁切长度的一致性,挡块上预留的长条调节孔可以根据裁切长度的需求调整伸出距离,覆盖一定范围内的裁切尺寸需求,不需要更换定位零件。

  动刀座的安装位置做了嵌入式的刀槽设计,刀片可以直接嵌入槽内用压块固定,更换刀片时只需要松开压块螺丝就能快速拆卸,不需要拆解整个模组结构,能大幅减少设备维护的停机时间,刀槽的位置做了对中设计,保证刀片的刃口和导向方向完全平行,避免出现裁切斜口、连刀的问题。从安装边界来看,整个模组的主体框架采用开放式的型材焊接加机加工结构,下部的落料空间完全敞开,裁切完成的物料可以直接从下方落入收料盒或者输送线上,不会在模组内部积料,减少了卡料的风险。导向柱的表面做了硬化处理,配合自润滑衬套使用,长时间往复运动也不会出现导向面磨损的问题,不需要频繁加注润滑油,适配洁净度要求稍高的生产场景,比如食品包装材料、医用耗材的裁切工位,

  不会因为润滑油滴落污染物料。在实际选型适配的时候,需要根据待裁切材料的最大裁切力核算驱动元件的输出力,同时要保证导向柱的直径满足受力后的挠度要求,当裁切行程较长的时候,可以适当加大导向柱的直径或者增加导向套的长度,避免动刀座在行程末端出现晃动。整个模组的所有外露零件都做了倒角处理,没有尖锐的棱角,安装调试的时候不会划伤操作人员,侧面的走线槽可以把驱动元件的传感器线、动力线规整收纳,避免运动过程中线路被剐蹭断裂。相比集成式的裁切设备,这种独立的模组化结构可以直接集成到现有产线中,不需要对原有设备做大规模改造,对于老产线的裁切工位升级来说适配性很强,不管是间歇式送料的裁切工位还是连续追剪的工位,都可以通过调整驱动程序匹配对应的动作逻辑,动刀座的运动行程可以通过上下限位传感器灵活调整,适配不同厚度材料的裁切需求,不需要做机械结构上的改动。
