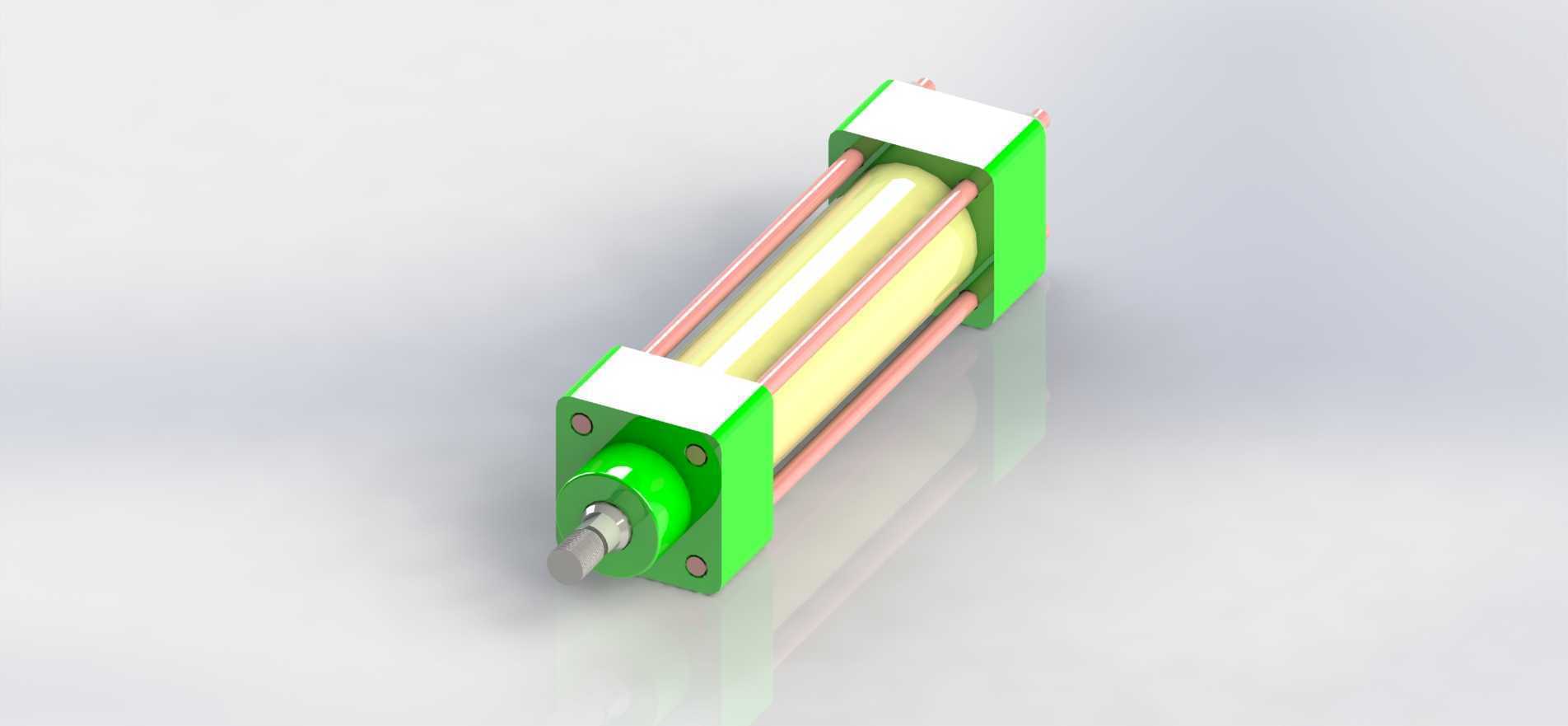

缸径40行程100拉杆式气动气缸结构

　　缸筒部分采用内壁珩磨的铝合金材质，既控制了整体重量，又能保证活塞密封圈的滑动寿命，内壁粗糙度控制在Ra0.4以内，避免活塞往复运动时出现密封圈异常磨损导致的内泄漏问题。前端盖集成了活塞杆导向套与防尘圈结构，导向套采用铜基含油材质，不需要额外添加润滑脂就能承受活塞杆的径向偏载，防尘圈可以阻挡车间环境里的金属切屑、粉尘进入缸筒内部，适配机加工、包装这类多粉尘的作业场景。活塞杆表面做了硬铬镀层处理，硬度达到HV600以上，既可以抵抗外部磕碰造成的表面划伤，也能降低和密封圈之间的摩擦系数，减少动作过程中的爬行问题。从安装边界来看，这款气缸的前端盖自带法兰安装孔位，安装时只需要在设备安装板上加工对应孔距的通孔，用螺栓从外侧穿入锁紧即可，在轻工自动化装配线、包装机械进给工位、小型工装夹具的压紧回路里，这类拉杆式双作用气缸是出现频率极高的气动执行部件，不同于重型冶金设备用的大推力焊接气缸，这个规格的气缸主打小空间内的直线往复驱动，适配0.1-0.8MPa的常规工厂压缩空气气源，不需要额外配置高压供气回路就能稳定输出推力。从结构设计逻辑来看，这款气缸采用四根对称布置的金属拉杆完成前后端盖与缸筒的轴向锁紧，这种结构的优势非常明确：端盖和缸筒的加工不需要做复杂的法兰止口过盈配合，普通精度的车削加工就能满足密封面的平面度要求，后期维护更换密封件的时候，只需要松开拉杆两端的锁紧螺母就能拆解全部部件，不需要专用拆卸工装，非常适合车间现场的快速维保作业。

　　不需要额外配置安装附件，安装面和活塞杆的垂直度公差控制在0.05mm以内，避免活塞杆伸出时出现别劲问题。缸径40mm的参数决定了它在0.5MPa常用工作气压下，理论输出推力可以达到620N左右，足够完成小型工件的推料、夹具压紧、挡料限位这类常规动作，100mm的行程刚好适配多数小型装配工位的直线进给距离，不会因为行程过长导致活塞杆伸出时挠度变大，也不会因为行程过短无法满足动作行程要求。气口设置在前后端盖的侧面，采用常规的G1/8管螺纹接口，可以直接和工厂常用的快插气管接头匹配，不需要额外做转接头适配。设计过程中，活塞部分采用双向Y型密封圈结构，两个密封圈的唇边分别对应前后两腔的气压方向，气压越高密封圈唇边和缸壁的贴合力越强，

　　密封效果越好，活塞中间设置了导向环，避免活塞和缸筒内壁直接金属接触，减少往复运动的摩擦阻力，同时可以承受一定的径向载荷，避免因为轻微偏载导致的活塞卡滞。前后端盖和缸筒的接触位置都设置了O型密封圈，静态密封的压缩量控制在15%-20%之间，既保证密封效果不会出现外泄漏，又不会因为压缩量过大导致装配时拉杆锁紧力过大压坏密封圈。缓冲方面，这款气缸在活塞两端设置了弹性缓冲垫，当活塞运动到行程末端接近端盖时，缓冲垫先接触端盖平面，吸收活塞运动的剩余动能，避免活塞和端盖发生刚性碰撞产生噪音和零件损伤，这种弹性缓冲的结构比可调气缓冲结构更简单，成本更低，对于行程100mm、运动速度在50-500mm/s的常规应用场景完全足够，

　　不需要额外调整缓冲针阀，现场安装后直接通气就能使用，降低了现场调试的工作量。实际选型应用时，需要注意这个规格的气缸不能用于有强腐蚀介质的环境，比如化工车间的酸碱气雾环境，会腐蚀铝合金缸筒和活塞杆镀层，如果要在这类场景使用需要更换缸筒和活塞杆的材质；另外气缸的工作环境温度范围在-20℃到80℃之间，超出这个温度范围会导致密封圈材质老化失效，出现泄漏问题。安装时要保证气缸的动作方向和负载运动方向同轴，避免活塞杆承受过大的径向力，否则会加速导向套和活塞杆的磨损，导致气缸提前出现漏气、动作卡滞的问题。日常维护只需要定期检查气源处理三联件的油雾器油量，保证压缩空气中含有适量的油雾对密封圈进行润滑，同时定期清理活塞杆表面的附着杂物，避免杂物被防尘圈带入缸筒内部划伤内壁和密封圈。这类拉杆式气缸的结构标准化程度很高，不同厂商的同规格产品安装尺寸基本可以互换，在设备改造替换备件的时候不需要重新加工安装位，能大幅缩短设备停机维护的时间，是气动系统里性价比极高的直线执行元件。
