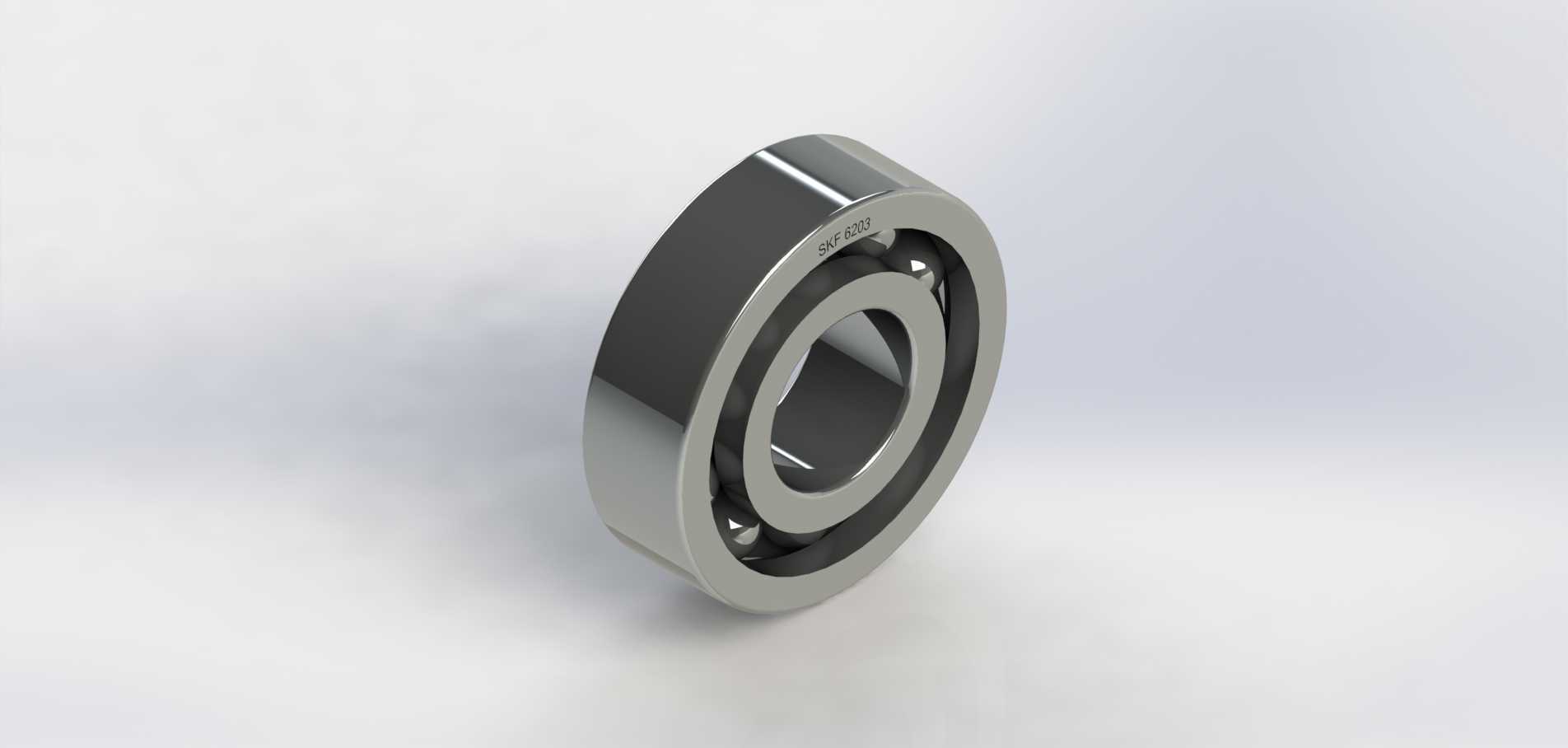

SKF6203深沟球轴承三维结构模型

　　在各类旋转传动设备的结构设计中，深沟球轴承是应用覆盖范围最广的支撑类零部件，这款SKF6203型号的轴承模型，完整还原了实体零件的所有结构细节，可直接用于设备装配干涉校验、支撑位载荷模拟、运动仿真验证等设计环节。从实际工程应用场景来看，这类轴承常见于中小型电机输出端、小型输送机托辊支撑、家用电机转子定位、普通机床进给轴辅助支撑、农用机械传动轮定位、办公自动化设备旋转轴支撑等工况，能同时承受径向载荷与一定比例的轴向载荷，适配中等转速、常规载荷的连续运转场景。从结构设计逻辑来看，该轴承采用典型的深沟球轴承构型，内圈与轴采用过盈配合实现周向与轴向定位，外圈与轴承座孔采用过渡或间隙配合，方便装配拆卸与公差补偿；滚动体采用均匀排布的钢球，

　　通过冲压保持架实现等间距分隔，避免滚动体运转过程中相互摩擦碰撞，同时保证每个滚动体受力均匀，降低运转过程中的振动与噪声。模型完整还原了内圈滚道、外圈滚道的曲率设计，滚道曲率略大于钢球半径，保证钢球与滚道的接触面积处于合理区间，既避免接触应力过大导致的早期点蚀，也不会因接触面积过大增加运转摩擦阻力。从安装边界与尺寸适配角度，该型号轴承属于62系列深沟球轴承，内孔直径适配17mm的轴径，外圈外径为40mm，轴承整体宽度为12mm，设计选型时需要注意，轴肩的定位高度不能超过内圈的倒角尺寸，轴承座孔的挡肩高度不能超过外圈的倒角尺寸，避免装配时轴承无法贴合定位面，同时要预留合理的安装公差，内圈与轴的配合公差一般选k6或m6，

　　外圈与座孔的配合公差选H7或J7，根据实际载荷方向与运转工况调整过盈量，避免过盈量过大导致轴承径向游隙过小，出现运转卡滞、温升过高的问题。在三维建模过程中，该模型严格按照实体零件的加工公差进行结构还原，倒角、圆角、保持架的窗孔结构、钢球的排布位置都与实物一致，装配时可以直接调用到装配体中，与轴、轴承座、端盖、密封件等周边零件进行配合校验，检查是否存在装配干涉、定位尺寸不匹配、密封空间不足等设计问题。从功能特性来看，这类开式深沟球轴承的极限转速较高，在脂润滑条件下可以满足多数中小型设备的转速需求，若工况存在粉尘、水汽侵入的风险，可以在该模型基础上加装双面密封结构，或者直接选用带密封圈的同型号轴承，模型的核心安装尺寸保持一致，

　　不需要调整周边的轴与座孔设计。在设备维护层面，这类轴承的拆卸需要使用拉马作用于内圈，避免通过滚动体传力导致滚道压伤，装配时可以采用热装工艺加热内圈，避免直接敲击轴承端面导致的保持架变形、滚道损伤。做运动仿真时，该模型可以设置滚动体与内外圈滚道的接触参数，模拟不同载荷下的轴承变形、接触应力分布，验证选型是否满足设备的设计寿命要求，避免选型过小导致轴承早期失效，或者选型过大造成成本浪费与安装空间冗余。很多新手工程师在做结构设计时，容易忽略轴承的轴向定位细节，要么轴肩高度过高导致拆卸困难，要么挡肩高度不足导致轴承受轴向力时脱出，这个模型完整呈现了内圈、外圈的倒角尺寸与定位面边界，能帮助设计人员快速核对定位结构的尺寸合理性，减少设计阶段的低级错误。同时在做整机的轻量化设计时，可以通过该模型的安装尺寸，优化轴承座的壁厚、加强筋布局，在保证支撑刚度的前提下尽可能减少结构重量，尤其是在移动类设备、手持类设备的设计中，这类细节优化能有效降低整机重量，提升设备的操作便携性。
