SKF6202深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，SKF6202作为标准系列的轻载深沟球轴承，常出现在小型电机输出端、家用轻工设备传动组、中小型输送线托辊支撑、小型水泵转轴定位、办公自动化设备走纸机构、电动工具旋转端等场景中，承担径向载荷为主、同时可承受一定比例双向轴向载荷的支撑作用，其结构的合理性直接决定整套旋转机构的运转精度、噪音水平与服役寿命。

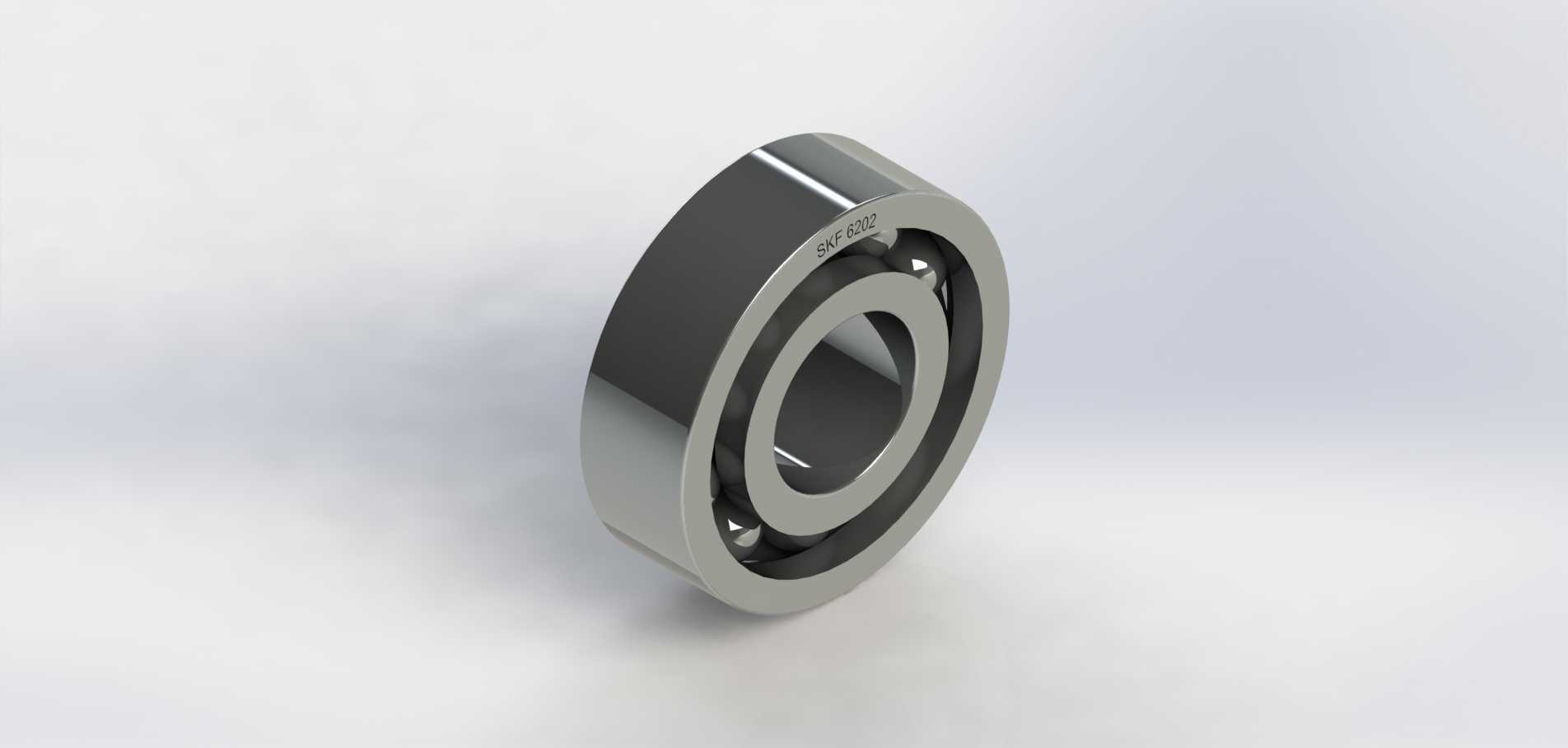

　　从实际工程应用的反馈来看，这类轴承的失效大多和安装同轴度偏差、润滑通道预留不足、配合公差选择失当有关，因此在三维建模阶段就需要把实际安装的边界条件纳入考量，而非单纯复刻标准件的外形轮廓。该模型完整还原了深沟球轴承的四大核心组成部分：冲压成型的波浪形保持架、单列均匀排布的钢球滚动体、带滚道的内圈与外圈，各零件间的配合间隙完全参照实际装配公差设定，保持架的兜孔间隙、钢球与滚道的接触角都符合6202系列的设计规范，既可以直接用于装配体的干涉检查，也能作为后续有限元接触应力分析、轴承动力学仿真的基础模型使用。

　　设计过程中首先锚定了6202轴承的标准安装边界：内圈孔径15mm，外圈外径35mm，整体装配宽度11mm，内圈的挡边高度、外圈的倒角尺寸都严格遵循通用轴承的安装规范，倒角采用1×45°的标准结构，避免压装过程中出现轴肩或轴承座孔的棱边刮伤配合面的问题。建模时没有采用简化的一体化实体结构，而是拆分了所有独立零件，保持架的冲压折弯弧度、钢球的球面精度、内外圈滚道的曲率半径都做了精准还原，滚道的曲率半径略大于钢球半径，保证滚动接触时形成合理的接触应力面，避免应力集中导致的早期点蚀失效。

　　在不同的应用场景下，这类轴承的配合选择存在明显差异：用于小型电机转子支撑时，内圈与转轴采用过盈配合、外圈与端盖轴承室采用过渡配合，避免内圈随转轴蠕动磨损；用于托辊类从动旋转部件时，内圈与轴采用间隙配合，方便托辊的快速拆装更换。建模时特意保留了配合面的公差参考基准，内圈的内径面、外圈的外径面都设置了同轴度基准，方便设计人员在装配时直接调用基准做配合约束，不需要额外提取几何特征。

　　从结构功能来看，该型号轴承的密封结构可选开式、铁封、胶封三种形式，本模型还原的是开式结构的基础形态，设计人员可以根据自身的使用工况，在该模型基础上快速添加密封件结构：如果是粉尘较多的输送线场景，可添加双侧接触式橡胶密封圈，阻挡粉尘进入滚道；如果是高速运转的小型电机场景，可添加非接触式铁封，降低密封件带来的运转阻力。保持架采用的是冲压钢板波浪形结构，相比铜实体保持架重量更轻、高速运转时的离心力更小，适配该型号轴承的中低转速、轻载的应用定位，兜孔的间隙设计保证钢球在运转时可以灵活滚动，不会出现卡滞现象。

　　很多初级设计人员在选用标准轴承时，往往只关注内径、外径、宽度三个核心尺寸，忽略了安装时的轴肩与座孔挡肩高度要求，该模型在内外圈的挡边位置做了明确的几何特征还原，内圈挡肩高度、外圈挡肩高度都符合标准安装要求，设计轴肩和轴承座挡肩时可以直接参考该尺寸，避免挡肩过高导致轴承拆卸困难，或是挡肩过低导致轴承定位失效、运转时出现窜动的问题。同时模型的滚道位置做了精准的居中处理，保证钢球的受力中心与轴承宽度中心重合，避免安装后出现附加轴向力，加剧轴承的磨损。

　　在实际的设备维护场景中，这类轴承的拆卸需要使用拉马勾住内圈端面，因此建模时内圈的端面预留了足够的拉马接触位置，没有做过度的倒角或圆弧处理，符合实际零件的工艺设计。外圈的外圆面为光滑圆柱面，适配圆柱型轴承座孔的安装需求，没有定位槽或其他附加结构，属于最通用的深沟球轴承结构，可以直接替换同型号的其他品牌产品，互换性极强。

　　从建模逻辑来看，整个模型采用参数化草图驱动，修改钢球直径、滚道曲率、内外圈厚度等参数即可快速衍生出同系列其他型号的轴承模型，不需要重新搭建基础结构，大幅提升标准件库的搭建效率。各零件的材质属性也可以直接赋予，内外圈采用高碳铬轴承钢淬火处理，钢球采用铬钢研磨加工，保持架采用优质冷轧钢板冲压成型，后续做渲染或仿真时可以直接匹配对应的材料参数，不需要额外调整几何结构。
