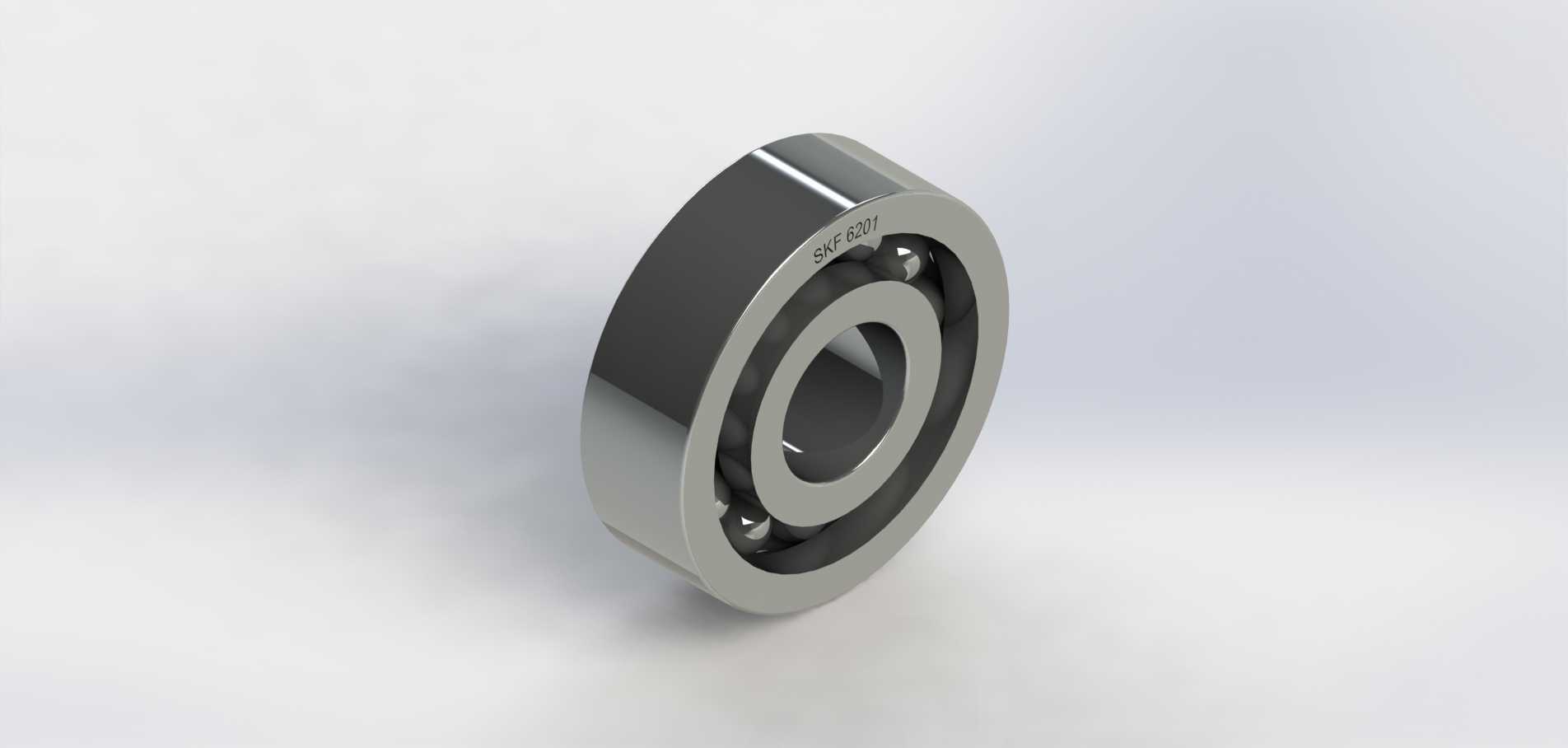

SKF6201深沟球轴承三维结构模型

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，6201作为轻系列深沟球轴承的常规型号，常出现在中小功率传动、轻工设备输送、小型电机输出端、家用机电产品旋转部位等场景中，承担径向载荷为主、同时可承受一定比例双向轴向载荷的支撑作用。做这个三维模型的时候，首先要还原的是轴承各部件的装配配合关系：内圈与轴的过盈配合面、外圈与轴承座孔的过渡配合边界、滚动体与内外圈滚道的接触角控制、保持架对钢球的均匀分隔约束，这些配合尺寸的公差带在建模时都做了对应预留，方便后续直接导入装配体做干涉检查与装配仿真。从实际使用场景来看，6201轴承的额定动载荷、静载荷参数匹配的是轴径12mm的安装需求，

　　对应的内圈孔径严格按照标准件公称尺寸制作，外圈外径32mm、宽度10mm的外形尺寸完全符合深沟球轴承的尺寸系列标准，不管是替换现有设备的损坏件做维修建模，还是在新设备设计阶段做布局选型，都可以直接调用这个模型完成轴承位的空间预留，不需要反复核对安装边界尺寸。建模过程中没有做简化处理，内外圈的滚道曲率、钢球的直径公差、保持架的兜孔间隙都按照实际加工后的装配状态还原，钢球在滚道内的排布均匀性、保持架与钢球的间隙量都参考了实际产品的装配要求，避免出现模型导入装配后出现静态干涉、或者运动仿真时滚动体卡滞的问题。很多新手工程师在做传动结构设计时，容易忽略轴承安装位的轴向定位尺寸，比如内圈的轴肩高度、外圈的轴承座挡边高度，

　　这个模型在制作时特意保留了标准的定位基准面，调用时可以直接提取基准面来做轴肩和挡边的设计参考，不用再反复查机械设计手册核对定位尺寸的限值。另外从实际工况适配的角度，这个型号的轴承允许的极限转速在脂润滑和油润滑条件下有明显差异，模型在结构上还原了两侧密封件的安装槽位，如果是做密封型轴承的衍生设计，可以直接在现有模型基础上添加防尘盖或者接触式密封圈的结构，不需要重新构建内外圈的密封槽特征。在做输送线的从动辊筒设计时，6201轴承是非常常用的选型，两端支撑的辊筒直径通常匹配32mm的轴承外径，安装时只需要在辊筒内壁加工对应公差的轴承座孔，轴端加工12mm的配合轴颈，再加上轴用挡圈和孔用挡圈的定位槽，就能完成整套支撑结构的设计，

　　这个模型里特意把挡圈槽的安装位置做了隐含的基准参考，提取对应边线就能快速生成挡圈槽的切除特征。还有在小型齿轮传动的减速箱里，6201常用来做中间轴或者输入轴的支撑，因为这类场景下轴的径向受力不大，同时会有少量齿轮啮合产生的轴向力，深沟球轴承的接触角特性刚好能满足这类复合载荷的支撑需求，建模时还原的滚道曲率半径，刚好能对应这类载荷下的接触应力分布，做有限元分析的时候可以直接赋予材料属性做接触应力仿真，不需要再修正滚道的几何特征。很多三维模型库里面的轴承模型要么做了过度简化，把滚动体和内外圈做成一个整体，要么尺寸公差不符合标准，导致装配时出现尺寸 mismatch，这个模型在制作时每一个尺寸都对照了滚动轴承的国家标准，从内圈的倒角尺寸、外圈的圆角半径，到钢球的数量、保持架的厚度，都和实际量产的产品保持一致，不管是做装配演示、运动仿真、工程图导出，还是做3D打印的实物样件验证，都能直接使用，不需要再做尺寸修正。
