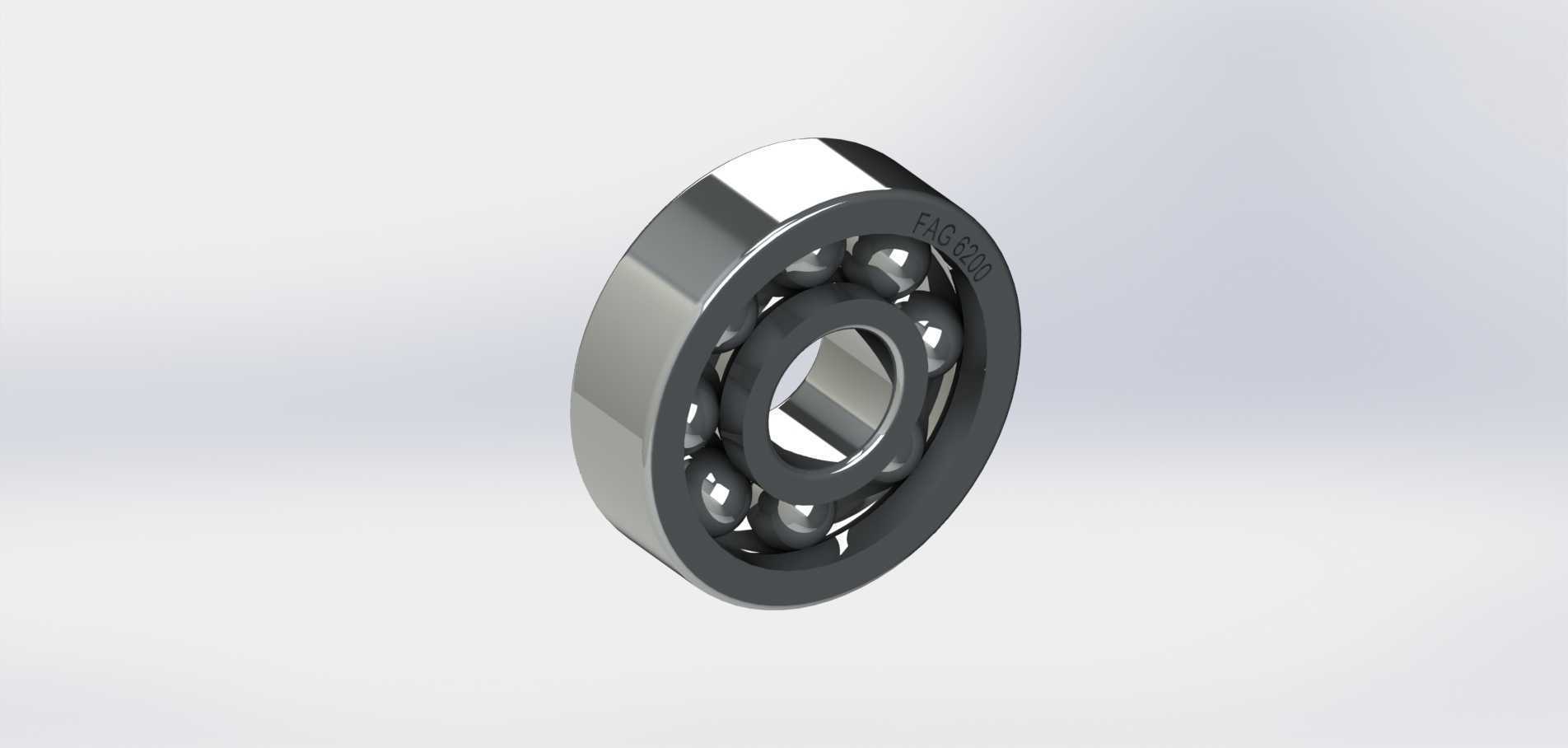

罗达曼托FAG6200深沟球轴承结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类部件，这款6200型号的开式深沟球轴承，主要适配中小载荷、中等转速的旋转轴系支撑场景，常见于小型电机输出端、家用轻工设备传动组、小型输送线辊筒支撑端、仪表仪器旋转机构、普通机床的辅助进给轴支撑等位置，承担径向载荷为主，同时可承受一定比例的双向轴向载荷，在轴系出现小幅安装对中偏差时，也能维持稳定的运转状态，不会出现卡滞或异常磨损加剧的问题。

　　从结构设计逻辑来看，该轴承采用最经典的深沟滚道构型，内圈、外圈的滚道圆弧曲率略大于钢球直径，既保证钢球在滚道内的顺畅滚动，又能在承受径向载荷时让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用冲压浪式结构，将每粒钢球均匀分隔在滚道的对应位置，运转过程中避免钢球之间直接接触摩擦，同时预留充足的润滑脂存储空间，保障长期运转的润滑条件。两侧无密封盖的开式设计，更适配设备自带集中润滑系统的应用场景，安装时可直接匹配设备的润滑管路，定期补充润滑脂即可维持长期稳定运行，相比带密封盖的同型号轴承，开式结构的极限转速更高，运转时的摩擦阻力更小。

　　从安装边界与尺寸参数来看，6200作为深沟球轴承的标准系列型号，内圈孔径为10mm，适配直径10mm的光轴安装，安装时轴的配合公差一般选取k6或者m6级，保证内圈与轴同步旋转，不会出现跑内圈的打滑磨损问题；外圈外径为30mm，适配安装座的轴承孔公差一般选取H7级，保证外圈安装后不会出现径向窜动，同时压装时不会因为过盈量过大导致外圈变形挤压钢球。轴承整体宽度为9mm，安装时需要预留对应的轴向空间，轴肩与座孔的挡肩高度需要符合标准安装尺寸要求，轴肩高度不超过2mm，座孔挡肩高度不超过2.5mm，避免挡肩过高接触到保持架，导致运转时出现摩擦异响。安装过程中，压装力需要均匀施加在对应套圈的端面，禁止通过滚动体传递压装力，否则会造成滚道压痕、钢球变形，直接导致轴承精度丧失、运转噪音增大。

　　在实际工程应用中，这类开式深沟球轴承的选型需要匹配实际的载荷工况，当径向载荷超过额定动载荷的10%时，需要校核轴承的额定寿命，确保在设备设计使用周期内不会出现疲劳失效。如果应用场景存在较多粉尘、水汽，需要在轴承外侧额外加装密封结构，避免杂质进入滚道内部造成磨粒磨损，大幅缩短轴承使用寿命。建模过程中，滚道的曲率半径、钢球的直径公差、保持架的兜孔间隙都需要严格遵循对应的行业标准，保证模型的尺寸精度能够直接用于装配干涉检查、机构运动仿真，在虚拟装配阶段就能验证轴系的配合间隙、安装预留空间是否合理，减少后续实物试装时出现的装配干涉、配合公差不合理等问题。这类标准件的三维模型，在整机设计时可以直接调用，不需要重复建模，能够大幅提升结构设计的效率，同时保证标准件选型的准确性，避免因为建模尺寸错误导致的加工、采购偏差。
