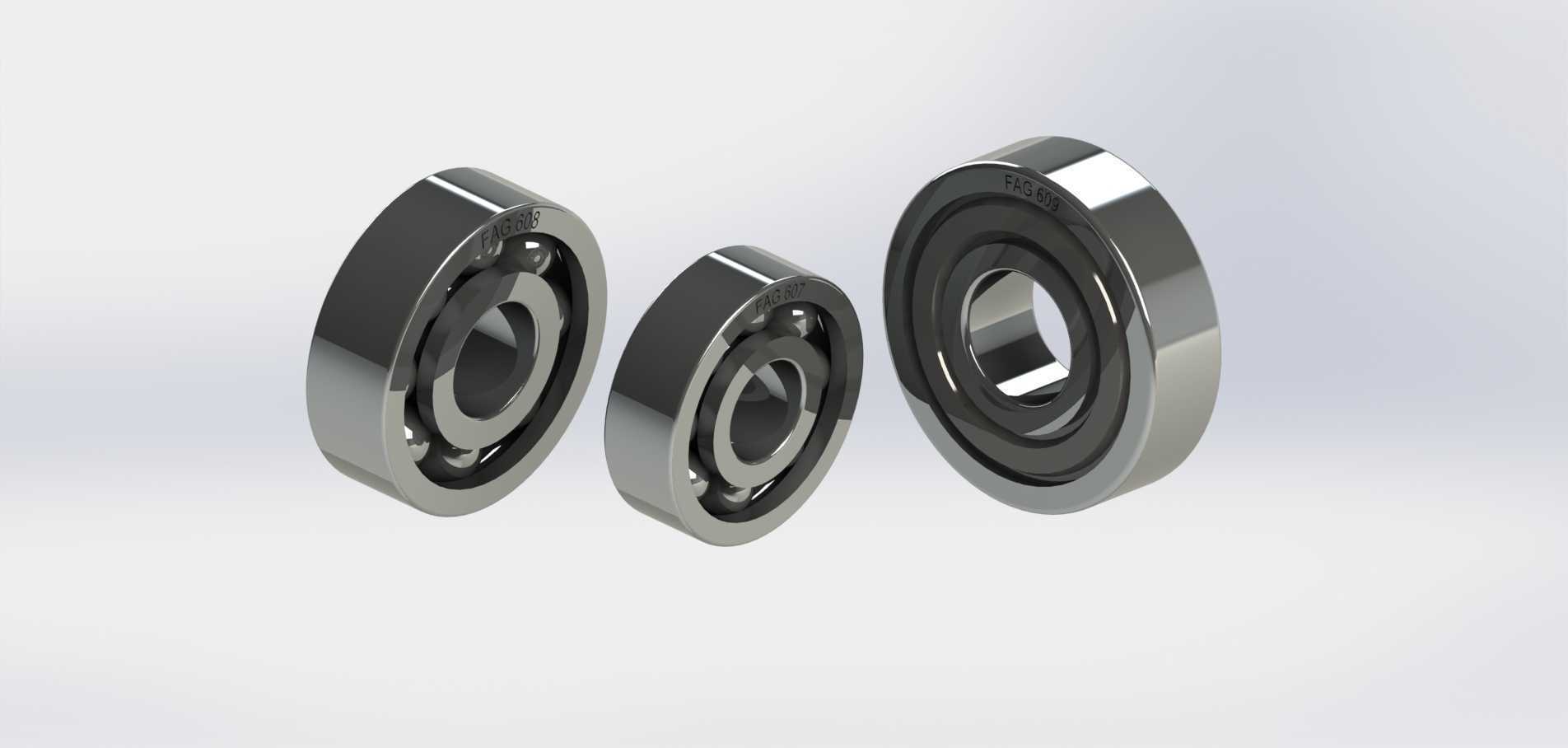

FAG微型深沟球轴承三款规格结构模型

　　本次呈现的三款FAG系列微型深沟球轴承，分别对应607、608、609三个常用微型轴承规格，是小型传动系统里应用极广的支撑类零件。从实际设备适配场景来看，这类微型轴承常出现在小型伺服电机输出端、3D打印机送料机构、办公自动化设备走纸辊轴、小型电动工具传动端、精密仪器仪表转动支撑位，甚至民用的滑板轮、指尖陀螺这类对转动顺滑度有要求的民用产品里，也能见到同结构规格轴承的身影。

　　从功能特性上看，这类深沟球轴承主要承担径向载荷，在润滑条件良好、安装同轴度达标的前提下，也可承受一定比例的轴向载荷，相比同内径的滑动轴承，滚动摩擦的结构形式能大幅降低转动副的摩擦损耗，减少设备运行时的功率浪费，同时长期运行的磨损量更低，能有效延长转动机构的维护周期。三款轴承均采用双面密封结构，密封件与内圈外圈的密封槽紧密配合，能在常规工况下阻挡外界粉尘、碎屑进入轴承内部滚道，同时避免轴承内部填充的润滑脂泄漏，适配多数无需频繁补充润滑的免维护安装场景。

　　从设计思路层面拆解，三款轴承遵循深沟球轴承的通用设计逻辑：内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或小间隙配合，方便拆装维护；滚道的曲率半径略大于钢球直径，保证钢球在滚道内滚动时既有足够的接触面积承载载荷，又不会因为曲率匹配度过高导致滚动摩擦阻力增大；保持架采用浪形冲压结构，均匀分隔每颗钢球，避免钢球在运转过程中相互碰撞摩擦，同时控制钢球的径向窜动量，保证轴承运转的平稳性。

　　针对安装边界与尺寸参数，三款轴承的内径尺寸分别为7mm、8mm、9mm，对应不同的轴径安装需求，外径与宽度尺寸遵循微型深沟球轴承的标准尺寸系列，安装时需要注意轴肩与座孔的挡肩高度不能超过轴承内圈外圈的倒角尺寸，避免安装时挡肩与轴承端面干涉，导致轴承无法装夹到位；同时安装过程中要保证内圈与轴的同轴度、外圈与座孔的同轴度控制在公差范围内，若同轴度偏差过大，会导致钢球在滚道内受力不均，局部接触应力骤增，大幅缩短轴承的使用寿命，甚至出现运转卡滞、保持架断裂的故障。

　　在实际选型适配时，需要结合安装位置的转速要求、载荷大小、工作环境温度来确认轴承的润滑脂填充量与密封形式，这三款模型完整还原了轴承的内外圈倒角、钢球排布、密封件外形、保持架结构，在做整机三维装配时，可以直接调用进行干涉检查，验证轴与座孔的尺寸匹配度，模拟轴承安装后的空间占位，避免设计阶段出现尺寸干涉问题，也能用于装配工艺的可视化演示，帮助一线装配人员明确轴承的安装方向与压装受力位置，减少装配失误。
