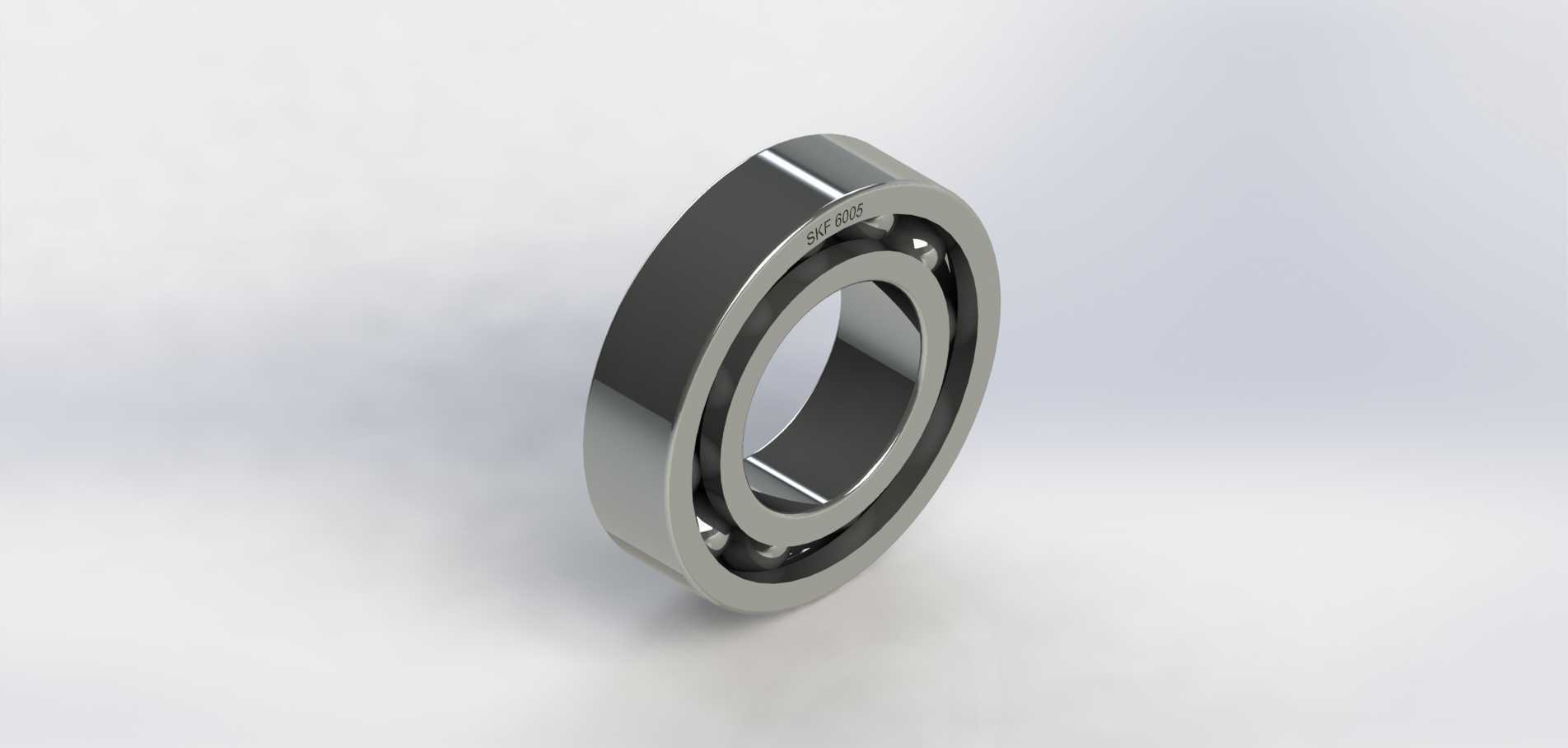

SKF6005深沟球轴承三维结构模型

　　在各类旋转传动机构的设计选型环节，6005型深沟球轴承是应用覆盖范围极广的标准支撑部件，这款SKF规格的轴承三维模型，完整还原了实体产品的所有结构细节，可直接用于设备装配干涉校验、支撑位受力仿真前置校验、整机三维数字样机搭建等工程场景。从实际应用场景来看，这类轴承常出现在中小型电机输出端支撑、输送机从动辊筒两端定位、机床辅助进给轴旋转支撑、小型泵类叶轮轴定位、家用电机类产品转子支撑等位置，主要承担径向载荷承载需求，同时可适配一定比例的双向轴向载荷，在转速中等、载荷平稳的工况下能长期保持稳定的运行状态。

　　从结构设计逻辑来看，该轴承采用典型的深沟球轴承结构布局，由内圈、外圈、单列钢球、冲压保持架四个核心部分组成，内圈与旋转轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合实现定位，钢球沿内外圈的滚道做滚动运动，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损速率。保持架采用浪形冲压结构，均匀分隔每粒钢球的位置，避免钢球在运转过程中发生相互碰撞、摩擦，保证所有滚动体受力均匀，同时引导钢球在滚道内稳定运转，优化轴承内部的润滑脂留存空间。

　　从安装边界与尺寸参数来看，6005轴承属于深沟球轴承6系的标准规格，内圈孔径为25mm，与公称直径25mm的轴颈配合，外圈外径为47mm，适配安装座内孔47mm的公称尺寸，轴承整体宽度为12mm，安装过程中需要预留的轴向定位空间不小于14mm，轴肩与座孔的挡肩高度需要符合标准安装尺寸要求，避免挡肩过高接触保持架造成运转卡滞，或是挡肩过低无法实现轴承的轴向定位。在装配设计时，内圈的轴向固定可采用轴用弹性挡圈、圆螺母加止动垫圈、轴肩定位等方式，外圈可采用孔用弹性挡圈、端盖压紧、座孔挡肩定位等方式，根据实际工况的载荷大小、冲击振动情况选择合适的固定方案。

　　在三维建模的细节处理上，该模型完整还原了内外圈滚道的曲率半径、钢球的公称直径、保持架的兜孔结构与冲压折弯细节，所有配合面的尺寸公差按照SKF标准样本的公差等级进行还原，可直接用于装配过程中的公差匹配校验，避免设计阶段出现配合过松导致跑圈、或是配合过紧导致安装困难甚至轴承内圈涨裂的问题。在做整机运动仿真时，可直接给轴承内圈赋予旋转自由度，设置对应的接触约束，模拟真实运转过程中轴承的运动状态，验证周边密封件、端盖、隔套等相邻部件是否存在运动干涉。对于做有限元受力分析的场景，可直接导入模型划分网格，根据实际工况施加载荷与约束，计算轴承内外圈、钢球的应力分布情况，验证选型是否满足工况的载荷寿命要求。

　　这类标准件三维模型的核心价值，在于省去设计人员重复建模的时间成本，同时避免自行建模过程中出现的尺寸偏差、结构错漏问题，保证整机数字样机的准确性。在做设备维护方案编制时，也可借助该模型制作轴承安装拆卸的演示动画，指导现场运维人员采用正确的工艺进行轴承拆装，避免暴力安装导致轴承滚道损伤、钢球磕碰，影响后续使用寿命。在润滑系统设计时，也可借助模型的内部结构，核算轴承内部的润滑脂填充量，设计对应的注油通道、密封结构，保证轴承在运转过程中能得到持续的润滑，降低磨损速率，延长整体使用寿命。
