在各类旋转传动机构的设计过程中,支撑旋转轴系、降低运动摩擦阻力的核心基础零件非轴承莫属,6004系列深沟球轴承作为轻窄系列深沟球轴承的典型规格,被广泛应用在中小型电机输出端、机床进给轴支撑、输送线辊筒两端、家用电机转子支撑、小型泵类轴系定位等场景中,这类轴承的核心作用是为旋转轴提供径向支撑,同时可承受一定比例的双向轴向载荷,在轴系设计中既能限制轴与壳体之间的轴向窜动,又能保证轴系的旋转精度处于设计允许范围内。
从结构设计逻辑来看,这类深沟球轴承的结构由内圈、外圈、滚动钢球、保持架四个核心部分组成,内圈与旋转轴采用过盈配合随轴同步转动,内圈的滚道曲率与钢球直径匹配,保证钢球在滚道内顺畅滚动;外圈通常安装在轴承座或者设备壳体的安装孔内,多采用过渡或者小间隙配合,起到固定支撑的作用;滚动钢球均匀分布在内圈与外圈的滚道之间,将轴系运转过程中的滑动摩擦转化为滚动摩擦,大幅降低运动过程中的能量损耗与零件磨损;保持架的作用是将相邻钢球均匀分隔开,避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音,同时引导钢球在滚道内正确运动,优化轴承内部的润滑脂分布。

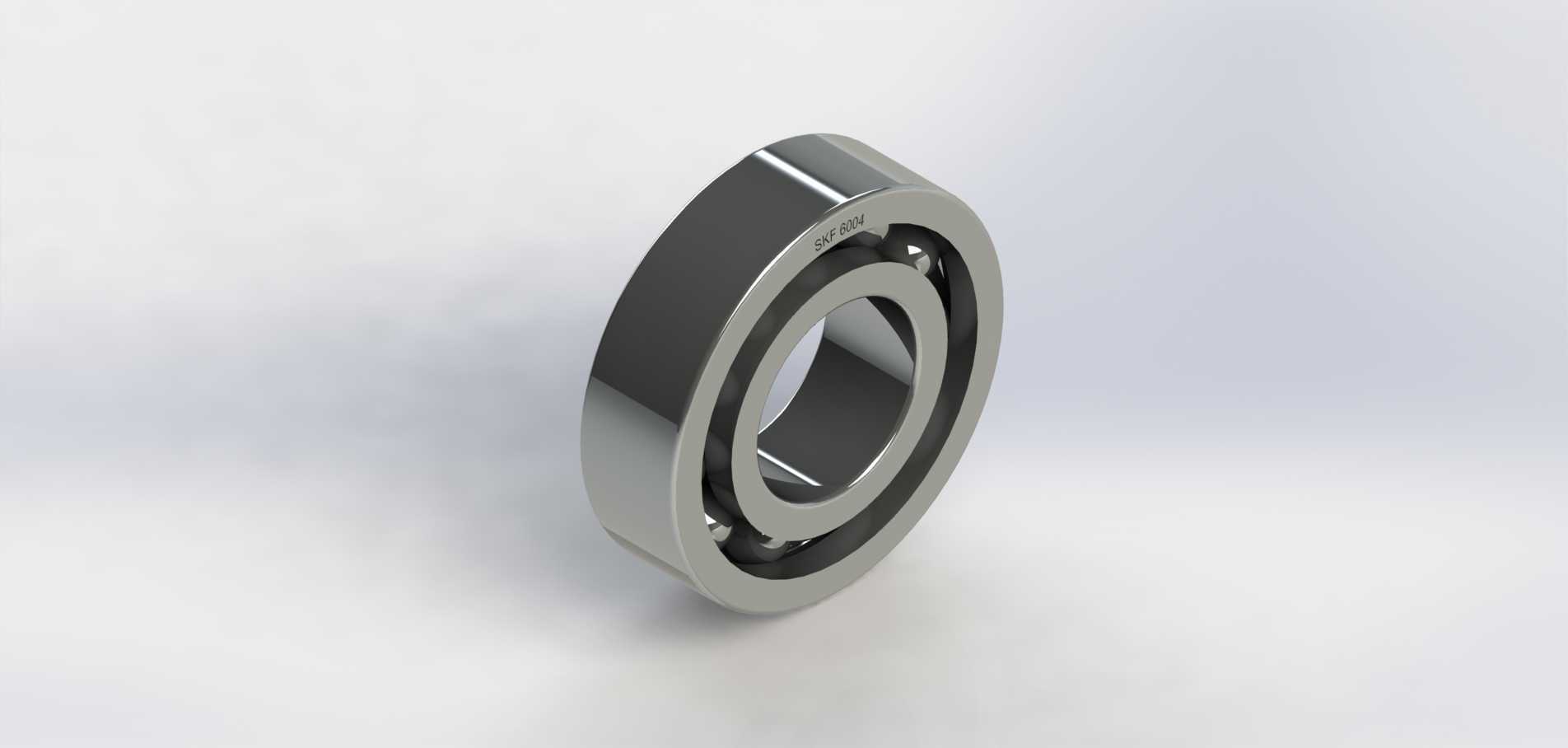

在进行三维建模时,首先要明确该型号轴承的安装边界尺寸,6004轴承的公称内径为20mm,对应适配的轴颈直径为20mm,安装时轴肩的高度不能超过内圈的倒角高度,避免装配时轴承无法贴合轴肩定位;公称外径为42mm,对应壳体安装孔的直径为42mm,壳体孔的挡肩高度同样要匹配外圈倒角尺寸,防止外圈安装不到位;轴承的公称宽度为12mm,这个尺寸决定了轴系上轴承安装位的轴向预留空间,同时在设计密封结构时,要结合这个宽度尺寸预留密封件的安装位置,避免运转过程中密封件与轴承端面产生摩擦干涉。建模过程中,滚道的曲率半径是关键参数,通常内圈滚道曲率半径取钢球直径的0.515-0.52倍,外圈滚道曲率半径取钢球直径的0.525-0.53倍,这个曲率差既能保证钢球与滚道的接触应力处于合理范围,又能给轴承运转过程中的微小偏角留出调整空间,避免轴系轻微不对中时出现卡滞问题。钢球的数量与直径是根据轴承的额定动载荷计算确定的,6004轴承通常配置8-9粒公称直径为7.938mm的钢球,保持架多采用浪形冲压保持架,建模时要还原保持架的兜孔结构,保证兜孔与钢球之间留有合理的间隙,既不阻碍钢球自转,又能有效分隔钢球。
在实际设备选型应用中,这类轴承的适用转速区间很宽,在脂润滑条件下可以满足多数中低速传动场景的需求,油润滑条件下可以适配更高转速的轴系,比如小型高速电机的转子支撑。在安装结构设计时,要考虑轴承的固定方式,通常内圈靠轴肩与轴用弹性挡圈或者圆螺母进行轴向固定,外圈靠孔肩与孔用弹性挡圈或者端盖压紧,固定时的预紧力要控制在合理范围,预紧力过大会导致轴承运转摩擦力矩增大,温升过快,提前出现疲劳点蚀;预紧力过小则会导致轴系运转时出现窜动,旋转精度下降,产生异常振动与噪音。另外在三维装配过程中,要注意轴承与周边零件的间隙设计,比如轴承内侧与轴上台阶、外侧与端盖之间要留出适当的空隙,既可以存储润滑脂,又能避免零件热胀冷缩时产生额外的轴向力作用在轴承上。
从实际使用场景的适配性来看,这类轴承结构简单,使用维护方便,不需要复杂的配套润滑结构,只要定期补充润滑脂就可以保证长期稳定运行,在轻工机械、纺织机械、小型输送设备、家用电气等领域的传动结构中都有大量应用。建模时还原轴承的倒角细节也很重要,内圈和外圈的装配引导倒角不仅方便装配时的导入,还能去除加工过程中的毛刺,避免应力集中,提升轴承的抗疲劳强度。同时在做装配干涉检查时,要确认轴承安装后,内圈不会和周边的密封件、隔套产生摩擦,外圈不会和壳体孔的边缘出现卡滞,保证整个轴系装配后可以顺畅转动,没有卡滞点。
