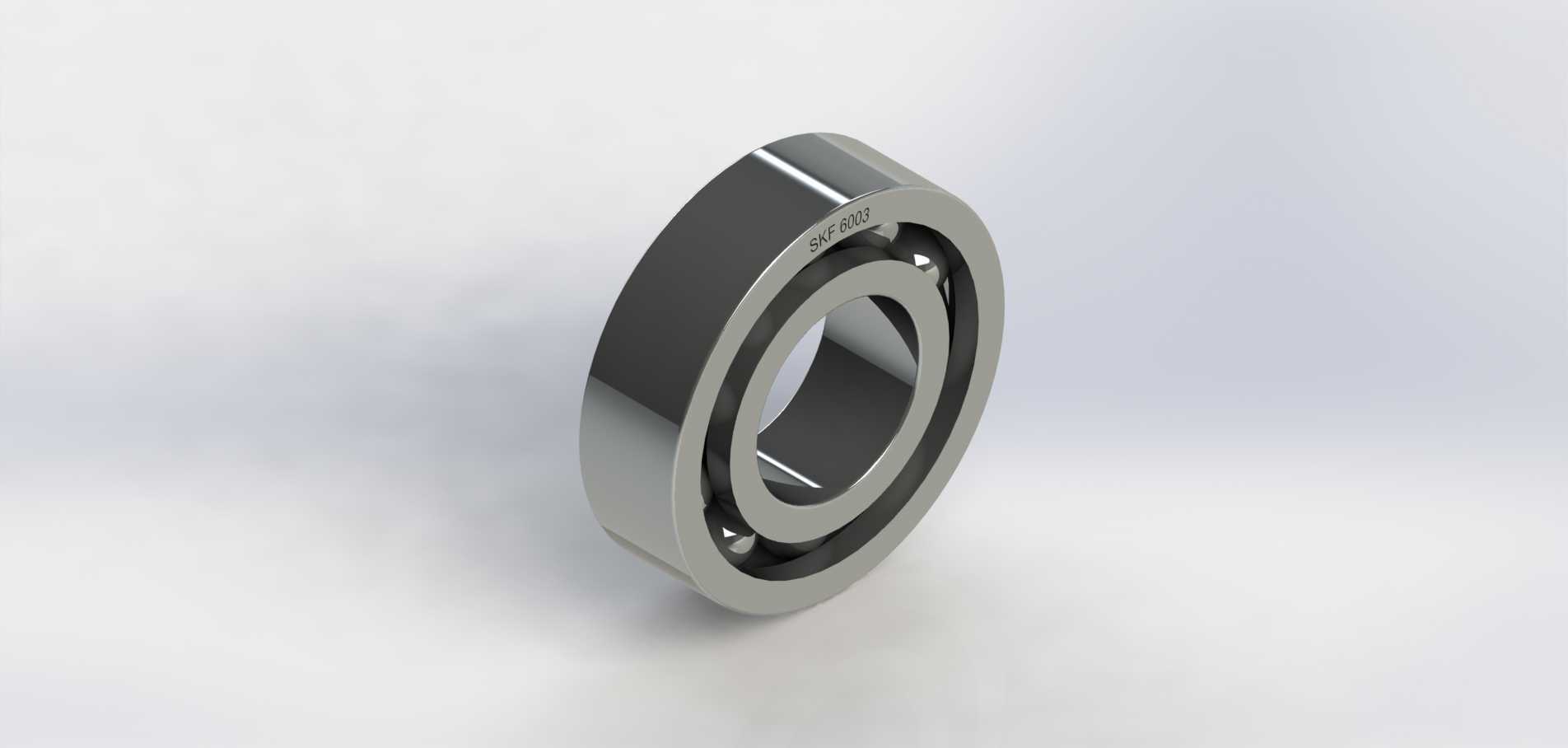

SKF6003深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，6003系列作为轻窄系列深沟球轴承的典型规格，常出现在中小功率电机输出端、小型输送机托辊支撑、家用电机转子定位、精密仪器传动轴系等对径向空间有严格限制的工况中。这类轴承的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的摩擦系数控制在极低水平，减少动力传输过程中的能量损耗，同时限制轴与安装座之间的轴向与径向窜动，保证轴系旋转精度维持在设计允许范围内。

　　从结构设计逻辑来看，这款SKF6003轴承的三维建模完全遵循实际加工装配的尺寸链要求，整体由内圈、外圈、滚动体、保持架四个核心部分组成。内圈与轴采用过盈配合安装，内圈内径为标准17mm，与轴颈的配合公差需根据载荷性质、转速高低选取，常规平稳运转工况下可选k6公差带，冲击载荷工况下需提升至m6过盈量，避免内圈与轴在运转过程中出现相对滑动造成配合面磨损。外圈与轴承座孔采用过渡或间隙配合，外径尺寸为35mm，宽度为10mm，安装时需预留足够的座孔同轴度公差，避免内外圈安装偏斜导致滚动体受力不均，提前出现疲劳点蚀失效。

　　建模过程中，滚动体的排布严格按照6003系列的额定钢球数量设计，钢球直径为6.35mm，滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，兼顾高速运转下的低摩擦特性与额定载荷下的接触强度。保持架采用浪形冲压结构设计，将每颗钢球均匀分隔在滚道圆周方向，避免钢球在运转过程中相互碰撞摩擦，同时保证钢球在滚道内的运动轨迹稳定，不会出现偏斜卡滞的问题。在实际装配场景中，这类轴承的安装通常采用热装或压装工艺，热装时需将轴承均匀加热至80-100摄氏度，利用内圈热膨胀量轻松套入轴颈，严禁直接敲击轴承外圈传递安装力，避免滚道出现压痕影响后续运转精度。

　　从应用场景的适配性来看，6003轴承的额定动载荷约为6kN，额定静载荷约为3.2kN，极限转速在脂润滑条件下可达18000r/min，油润滑条件下可提升至22000r/min，完全能够满足中小功率传动系统的转速与载荷需求。在小型风机、电动工具、纺织机械导辊、办公自动化设备等产品的轴系设计中，6003轴承往往是优先选型的支撑部件，其标准化的尺寸系列能够直接替换同规格不同品牌的产品，降低设备的维护替换成本。建模时对轴承的倒角、密封槽（若带密封版本）、滚道表面粗糙度对应的结构细节都做了还原，能够直接用于整机装配的干涉检查、运动仿真环节，帮助结构工程师在设计阶段验证轴系的安装空间是否充足，相邻零件是否会与轴承外圈、内圈的端面发生运动干涉，提前规避装配阶段可能出现的尺寸冲突问题。

　　在做轴系刚度校核时，可直接调用该三维模型的安装边界条件，将内圈与轴设置为绑定约束，外圈与座孔设置为接触约束，钢球与滚道之间设置为摩擦接触，模拟实际运转过程中轴承在径向载荷、轴向载荷共同作用下的变形量，校核轴系的端跳、径跳是否满足设备的精度要求。对于需要做密封结构设计的场景，该模型的外圈宽度、内圈突出高度等尺寸都与实物一致，可直接基于模型端面设计密封圈、挡圈、端盖等相邻零件的配合尺寸，保证密封结构的压缩量处于合理区间，既不会因为压缩量过大造成摩擦温升过高，也不会因为压缩量不足出现润滑脂泄漏、外界粉尘进入滚道的问题。
