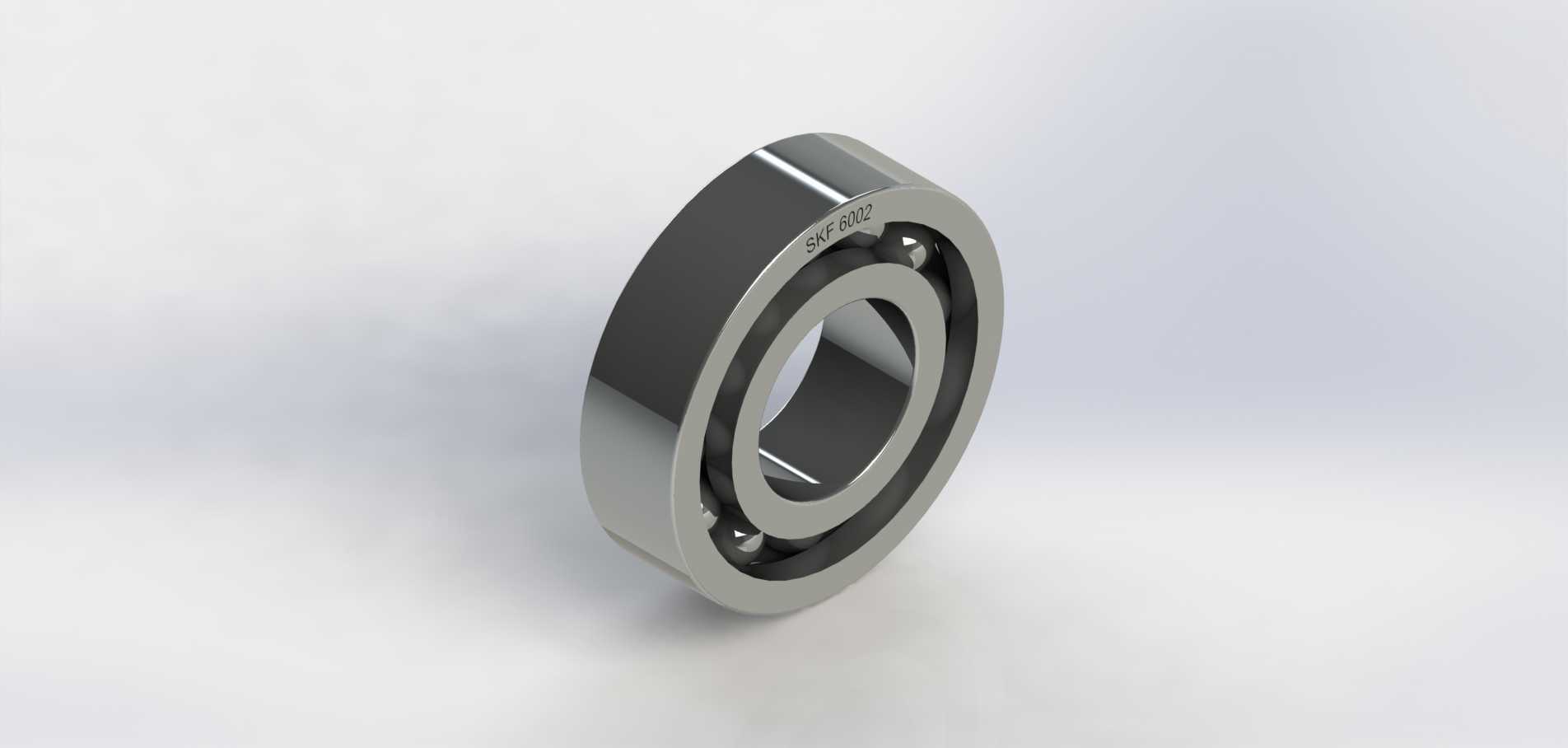

SKF6002深沟球轴承三维结构模型

　　在各类旋转传动机构的设计选型过程中，深沟球轴承是应用覆盖范围最广的支撑类零部件，这款SKF6002型号的轴承模型，完整还原了实体产品的所有结构细节，可直接用于设备装配干涉校验、支撑位受力模拟、传动系统运动仿真等多个工程环节。从实际应用场景来看，这类小尺寸深沟球轴承常被用在中小型电机输出端、小型输送线辊筒支撑位、家用机电产品旋转轴、精密仪器传动机构、办公设备走纸辊等位置，主要承担径向载荷的支撑作用，同时也可在设备轴向空间受限的工况下，承受一定比例的双向轴向载荷，适配中等转速下的长期连续运转需求。从结构设计逻辑来看，该轴承采用典型的深沟球轴承一体式结构，由内圈、外圈、滚动钢球、冲压保持架四个核心部分组成，内圈与旋转轴采用过盈配合安装，

　　内圈的内径尺寸、倒角参数完全匹配对应直径的安装轴肩定位要求，安装时轴肩的高度不能超过内圈挡边的高度，否则会导致轴承拆卸困难，同时也会干扰保持架的正常运转间隙。外圈与设备的轴承座孔采用过渡或间隙配合，外圈的外径公差、外圆倒角尺寸适配标准轴承座的安装孔位，安装时座孔的挡肩尺寸同样需要匹配外圈挡边高度，避免出现装配干涉。滚动体采用均匀分布的钢球结构，滚道的曲率半径经过优化设计，能够让钢球与内外圈滚道的接触应力分布更均匀，降低运转过程中的接触疲劳损耗，保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触产生滑动摩擦，同时控制钢球在运转过程中的轴向窜动间隙，保证旋转过程的同轴度精度。在进行三维装配设计时，

　　需要重点关注该轴承的安装边界尺寸，除了内圈内径、外圈外径、轴承宽度这三个核心安装尺寸外，还要预留出轴承的轴向定位空间、密封件安装空间（如果带密封结构的衍生型号）、以及润滑脂的填充腔体空间，同时要考虑轴承安装时的压装受力面，压装内圈时受力点只能作用在内圈端面，压装外圈时受力点只能作用在外圈端面，不能通过滚动体传递压装力，否则会造成滚道压痕、钢球变形，直接导致轴承运转卡滞、提前失效。从实际建模的细节还原度来看，该模型准确呈现了内外圈滚道的弧形截面、钢球的球面特征、保持架的兜孔结构与铆接位置，甚至还原了轴承端面的型号刻印标识细节，在进行装配仿真时，可以直接通过软件的配合约束完成轴与内圈、座孔与外圈的同轴、端面贴合约束，模拟真实的装配状态，

　　也可以添加旋转马达驱动，模拟轴承运转时钢球的公转、自转运动状态，校验相邻零部件是否会在运转过程中与轴承外圈、保持架发生运动干涉。在设备维护层面的设计考量中，这类开式结构的6002轴承需要在装配时填充适配工况温度的润滑脂，模型的结构间隙也准确还原了实体产品的内部空腔尺寸，可用于计算润滑脂的填充量，避免填充过多导致运转时温升过高，填充过少则无法形成有效油膜，加剧滚道磨损。对于做非标设备设计的工程师来说，这类标准件的精准三维模型可以大幅减少重复建模的工作量，直接调用到装配体中即可完成支撑位的布局设计，不需要再反复核对样本上的尺寸参数，避免因手动建模的尺寸误差导致后续加工出来的零件出现装配错位、轴承装不进去的问题。另外在做有限元受力分析时，该模型的结构细节足够支撑网格划分，可模拟不同径向载荷下内外圈的变形量、钢球的接触应力分布，为轴承座的结构强度设计、轴的刚度校核提供准确的参考依据，避免出现轴承选型不当导致的轴系跳动过大、支撑刚性不足、轴承提前失效等工程问题。
