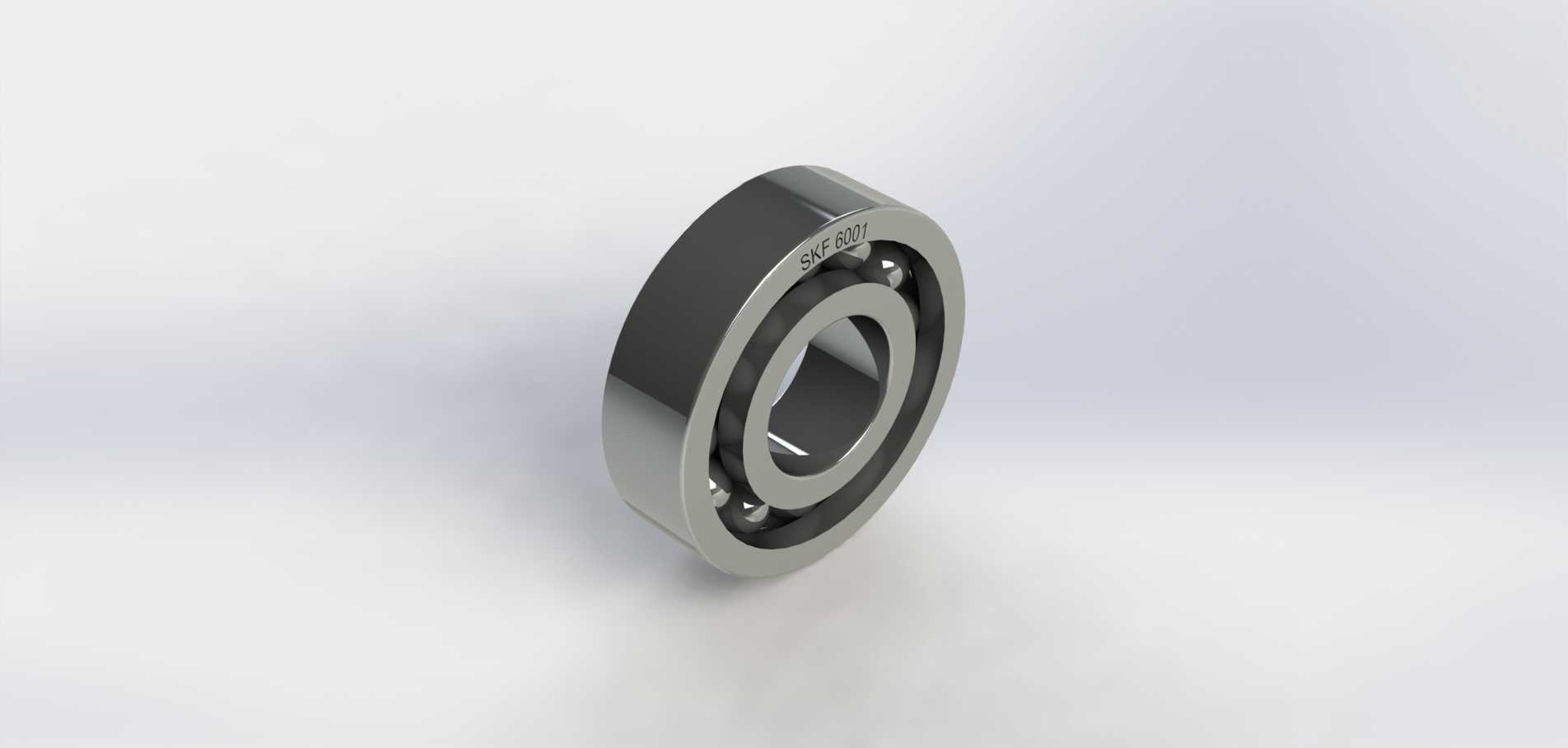

SKF6001深沟球轴承结构三维数模

　　在各类旋转传动设备的设计选型与结构校核环节，深沟球轴承作为核心支承部件，其三维数模的精度直接影响整体装配的干涉校验结果与后续动力学仿真的可靠性，本次呈现的SKF6001轴承数模完全还原实物的结构特征，可直接导入各类三维装配环境完成配合校验。从实际应用场景来看，这类小尺寸深沟球轴承广泛适配中小载荷的旋转传动节点，常见于小型电机输出端、家电传动辊轴、办公设备走纸机构、轻型输送带托辊、精密仪器调节轴系等位置，主要承担径向载荷的支承作用，同时可承受一定比例的双向轴向载荷，在轴系出现少量安装对中偏差时，也能依靠自身滚道的曲率设计维持稳定运转，不会出现过早的卡滞或磨损加剧问题。从结构设计逻辑来看，该轴承的整体构型遵循深沟球轴承的经典设计范式，

　　由内圈、外圈、滚动体、保持架四个核心部分组成，内圈与轴颈采用过盈配合实现周向固定，随轴同步旋转，外圈与轴承座孔采用过渡或间隙配合，起到静态支承的作用；内圈与外圈的滚道均采用圆弧型深沟结构，滚道曲率半径略大于滚动体半径，既保证滚动体在滚道内的顺畅滚动，又能在承受径向载荷时让接触应力均匀分布，避免局部应力集中导致的早期疲劳点蚀。滚动体采用高精度钢球，沿滚道周向均匀排布，钢球的数量与直径经过载荷校核匹配，在6001这个尺寸规格下，钢球排布密度兼顾了承载能力与运转时的摩擦阻力控制，不会因为钢球过多导致保持架装配空间不足、运转时摩擦温升过高，也不会因为钢球数量过少导致单颗钢球承受载荷过大、缩短整体使用寿命。保持架采用浪形冲压结构，

　　将每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触产生滑动摩擦与碰撞噪音，兜孔的间隙设计预留了钢球热胀冷缩的空间，同时保证润滑脂能够在兜孔内留存，持续为钢球与滚道的接触位置提供润滑。从外形尺寸与安装边界来看，该轴承的内孔、外径、宽度尺寸完全遵循对应标准的公称尺寸要求，建模时还原了内圈、外圈的倒角尺寸，这些倒角在实际安装时能够起到导向作用，避免轴肩或座孔的锐边划伤轴承配合面，同时也能减少装配时的应力集中；数模中明确还原了内圈的安装定位轴肩高度、外圈的座孔挡肩高度边界，设计人员在进行轴系与轴承座结构设计时，可直接参考该数模的边界尺寸确定轴肩与挡肩的加工尺寸，既保证轴肩与挡肩能够可靠顶紧轴承端面实现轴向定位，

　　又不会因为轴肩过高接触到保持架、或是挡肩过高影响后续轴承的拆卸维护。在实际建模过程中，该数模对各零件的配合间隙做了符合工程实际的还原，比如钢球与滚道之间的微量径向间隙、保持架与钢球之间的活动间隙，这些细节能够让设计人员在做装配仿真、运动干涉检查时得到更贴近实际工况的结果，不会因为建模时采用完全零间隙的理想配合，导致后续实际装配出现误判。针对不同的应用场景，设计人员还可以基于该基础数模做衍生调整，比如针对高转速应用场景，可在数模基础上增加双面密封结构的特征，匹配带密封圈的轴承型号；针对高温润滑场景，可调整保持架的结构形式，替换为机加工黄铜保持架的对应结构，不需要从零开始建模，大幅缩短设计周期。在进行轴系刚度校核时，可直接提取该数模的截面参数，计算轴承的径向刚度与轴向刚度，将参数输入到轴系力学仿真模型中，得到更准确的轴系挠度、临界转速计算结果，避免因为轴承参数估算偏差导致的仿真结果失真。对于设备维护环节的技术人员而言，该数模也可用于制作装配指导动画，清晰展示轴承的安装方向、压装受力位置，避免安装时通过滚动体传力导致轴承滚道受损，延长轴承的实际使用寿命。
