SKF22219E调心滚子轴承结构设计

　　在矿山破碎、冶金轧机、造纸烘缸、风力发电机组主传动这类重载、存在安装对中误差的工况场景里，调心滚子轴承是支撑回转部件的核心零件，SKF22219E作为该系列里应用覆盖面极广的型号，其结构设计完全围绕复杂工况下的稳定运行展开。从实际设备选型的角度看，这类轴承主要承担径向载荷，同时可承受双向的轴向载荷，当轴系因为加工误差、安装偏差、运行受力变形出现轴线偏斜时，轴承内圈和外圈之间允许一定角度的调心偏移，不会出现滚动体卡滞、接触应力骤增的问题，这一特性让它在长轴传动、机架刚性不足的设备上适配性极强。

　　从结构设计逻辑来看，该型号采用对称球面滚子设计，两列滚动体排布在外圈的球面滚道上，内圈则带有两个倾斜的滚道面，滚动体与滚道之间的修形设计经过优化，能够让载荷在滚动体全长上均匀分布，避免边缘应力集中导致的早期点蚀失效。保持架采用冲压钢保持架结构，能够在高温、重载工况下保持稳定的滚动体引导效果，避免滚动体在运转过程中出现歪斜、相互摩擦的问题，相比铜保持架结构，冲压钢保持架的润滑脂容纳空间更充足，在低速重载工况下能形成更稳定的油膜。

　　从安装边界与尺寸参数的工程适配角度，该轴承的内径、外径、宽度尺寸完全符合ISO标准尺寸系列，内圈可与标准公差的轴颈采用过盈配合安装，外圈与轴承座孔的配合可根据载荷特性选择过渡或者间隙配合，当设备存在轴系热伸长的情况时，轴承可允许一定的轴向位移，不需要额外配置游动端支撑结构。在实际装配过程中，需要注意内圈的安装方向，两列滚动体的受力中心要与轴系的载荷作用线重合，避免出现单列滚动体过载的情况。安装前需要对滚道、滚动体表面涂抹足量的对应工况润滑脂，对于粉尘、水汽较多的工况，还需要配合对应的密封结构，避免杂质进入滚道表面造成磨粒磨损。

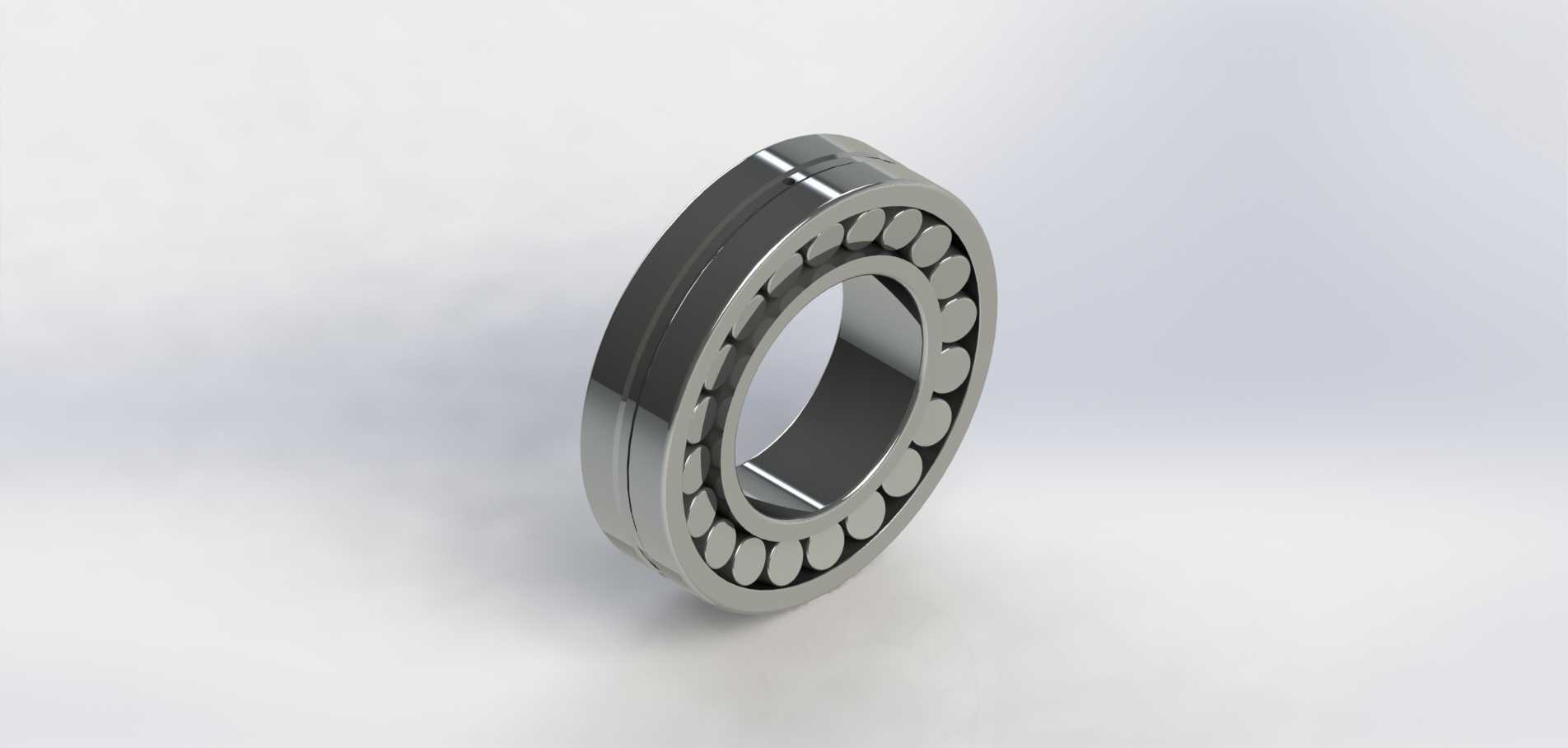

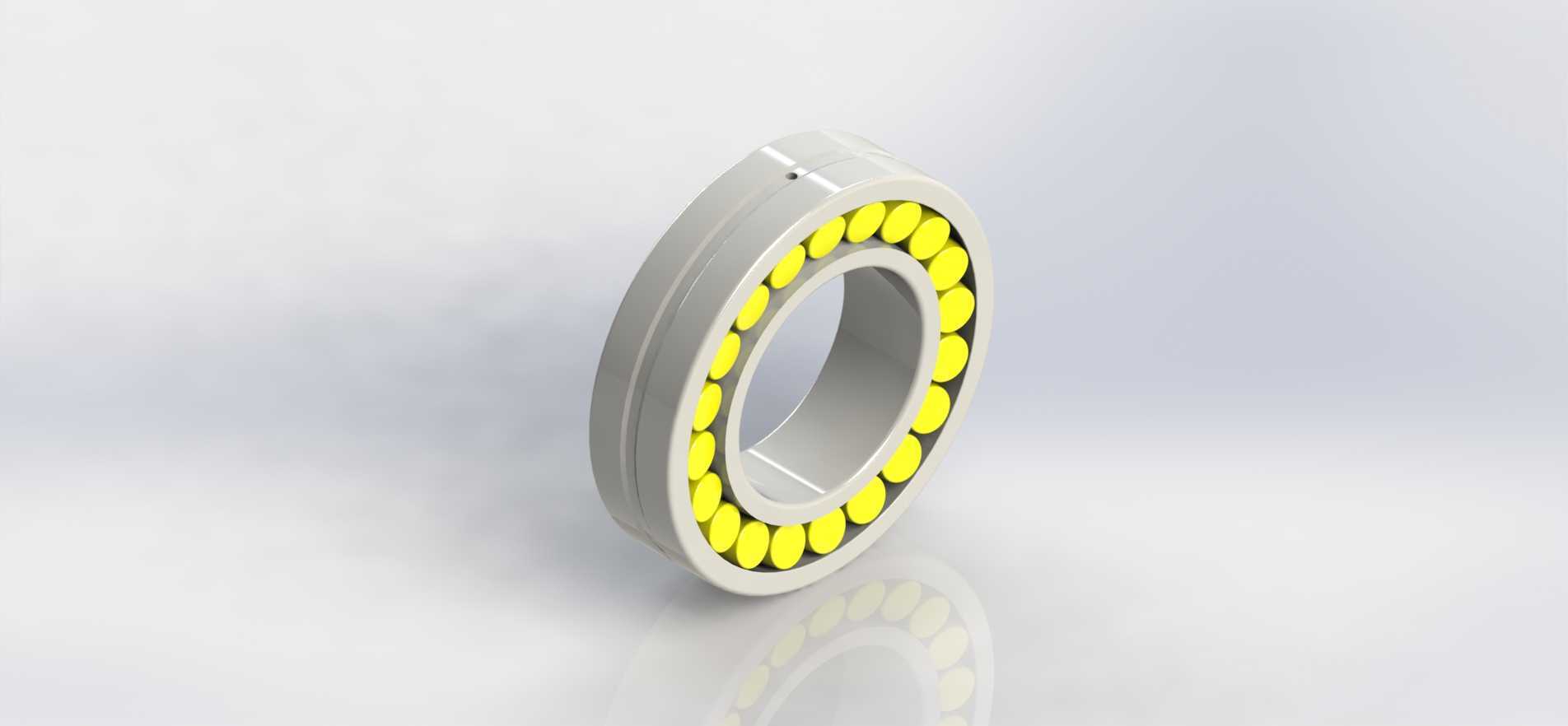

　　在实际设备运行过程中，这类轴承的失效形式大多是因为润滑不足、安装对中偏差过大、杂质侵入导致的，所以在三维建模过程中，需要精准还原滚道的曲率半径、滚动体的球面轮廓、保持架的兜孔间隙，这些细节直接影响后续有限元受力分析的准确性，也能为后续的安装工装设计、密封结构配套提供准确的尺寸参考。建模时需要注意内圈挡边的高度尺寸，挡边既要对滚动体起到轴向限位作用，又要预留足够的润滑脂流动空间，避免运转过程中润滑脂被过度搅动导致温升过高。外圈的球面滚道中心需要与轴承的宽度中心重合，才能保证调心功能的正常实现，当内圈相对于外圈出现最大允许角度的偏斜时，所有滚动体都能与内外圈滚道保持有效接触，不会出现局部滚动体脱载的情况。

　　从设备运维的角度，这类轴承在运转过程中允许的调心角度根据润滑条件、载荷大小会有一定范围的波动，在三维装配校验时，需要模拟轴系最大变形量下的轴承偏角，确认偏角在轴承允许范围内，避免实际运行时出现卡滞。同时要预留出轴承安装时的轴向锁紧空间，内圈的锁紧螺母、止动垫圈的安装尺寸要与轴承内圈端面的倒角尺寸匹配，避免锁紧时出现干涉。外圈与轴承座的配合面要保证足够的支撑刚性，避免轴承座孔变形导致外圈受力不均，影响轴承的实际使用寿命。
