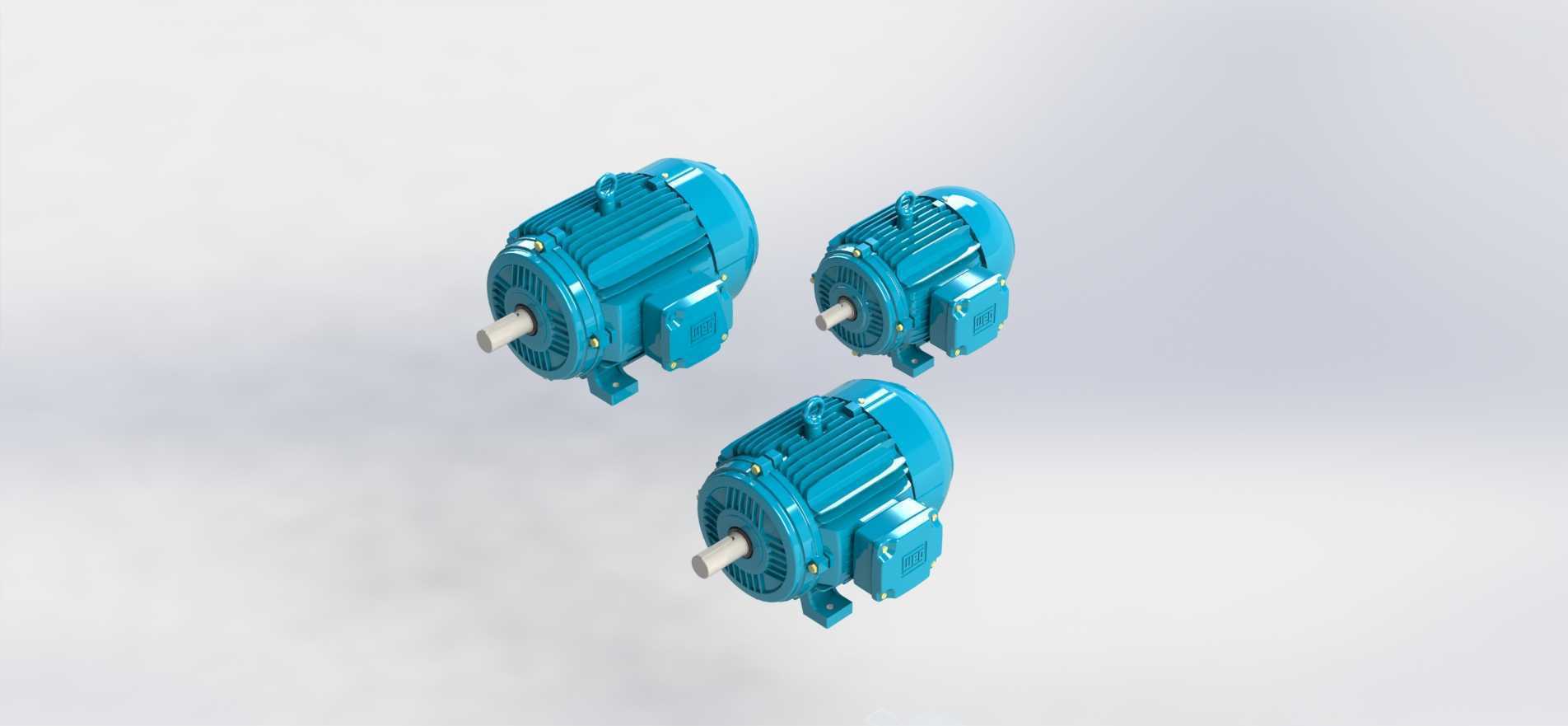

卡卡萨系列三相异步电动机结构模型

　　做传动系统选型快十年，经手的电机三维模型少说也有几百套，这套卡卡萨112M、132M、132S三个机座号的电机模型，是少数能直接落地做布局校核的结构数模，没有多余的装饰特征，所有和安装、干涉相关的尺寸都卡得很准，不用拿到手再反复核对样本改尺寸。

　　先从实际应用场景说，这三个机座号的四极异步电机，是轻工输送、小型机床辅机、风机水泵配套里最常用的动力单元，112M机座功率覆盖4kW区间，132S覆盖5.5kW，132M覆盖7.5kW，刚好是中小型自动化产线动力段的黄金功率段，平时做皮带线、辊道输送、小型搅拌机构的动力选型，基本绕不开这几个规格。之前做一条包装线的传动布局，一开始找的通用电机模型，接线盒位置做反了，和旁边的走线槽干涉，现场安装的时候才发现，临时改线槽耽误了三天工期，这套模型的接线盒位置、出线方向都和实物一致，底座安装孔的孔距、孔径、沉台深度完全按实物测绘，做装配的时候直接把安装板的孔位按模型打，现场一次就能装到位，不用二次扩孔或者调整位置。

　　从功能特性上看，这三款电机都采用封闭自扇冷结构，模型里把后端的风罩、散热筋的排布都做了还原，散热筋的高度、间距和实物一致，做热仿真的时候可以直接提取壳体的散热面积，不用再重新画散热结构。输出轴的轴径、键槽尺寸、轴伸长度都严格对应标准，112M的轴径28mm，132S和132M的轴径38mm，键槽的宽度、深度公差都按GB/T 1096的标准做了预留，和联轴器、带轮做配合的时候，不用再反复核对轴伸尺寸，直接调用标准件就能装配。电机的吊环位置也做了准确建模，做整机吊装方案的时候，可以直接在吊环位置添加约束，计算吊装重心，避免吊装时出现倾斜磕碰。

　　设计思路上，这套模型采用了同系列模块化的建模逻辑，三个机座号的电机除了壳体长度、安装尺寸、轴伸参数有区别，端盖结构、接线盒结构、风罩结构都做了参数化关联，要是后续需要衍生同系列其他功率的型号，只要修改对应的机座长度参数，就能快速生成对应规格的模型，不用从零开始画。建模的时候特意把安装基准面设在了底座底面，做整机装配的时候，直接把底座面和设备安装板的面做重合配合，就能快速定位，不用再找额外的基准。所有的倒角、圆角都按实际加工工艺做了还原，没有出现直角尖边的建模错误，壳体的分型线位置也和实际铸件一致，要是需要做外观渲染，直接赋材质就能出效果，不用再修补模型的破面。

　　再说到外形尺寸和安装边界，这三个型号的安装尺寸完全符合IEC标准的安装尺寸要求，112M的轴向安装孔距是140mm，132S和132M的轴向孔距是178mm，横向安装孔距统一是216mm，底座的厚度、中心高都严格对应标准值，做设备布局的时候，只要预留出对应的安装空间，再加上接线盒的操作空间、后端风罩的散热空间，就不会出现安装干涉。模型里还预留了电机和减速机直连的对接止口尺寸，要是做减速电机的集成装配，直接把减速机的输入法兰和电机的前端盖止口做配合，就能保证同轴度，不用额外调整对接位置。平时做方案评审的时候，把这套模型放到产线布局里，能直观看到电机和周边护栏、走线架、维护通道的距离，提前规避后期维护时空间不足的问题，比如之前有个项目就是没考虑电机接线盒的操作空间，现场接线的时候工人手伸不进去，最后只能把电机移位，耽误了不少时间，用这套模型做布局的时候，就能提前把接线操作的预留空间算进去，避免这类问题。

　　另外，模型把电机的外轮廓公差都做了合理预留，壳体的最大外径、风罩的外径都按实物的最大实体尺寸做的，做干涉检查的时候，只要模型里不碰，现场安装就肯定有间隙，不会出现模型里看着有间隙，实际装上去因为铸件公差蹭到周边部件的情况。输出轴的台阶位置、轴承位的尺寸也都做了准确还原，要是需要做电机的拆装配模，直接把模型拆分就能展示内部的装配关系，不用再额外拆解零件。
