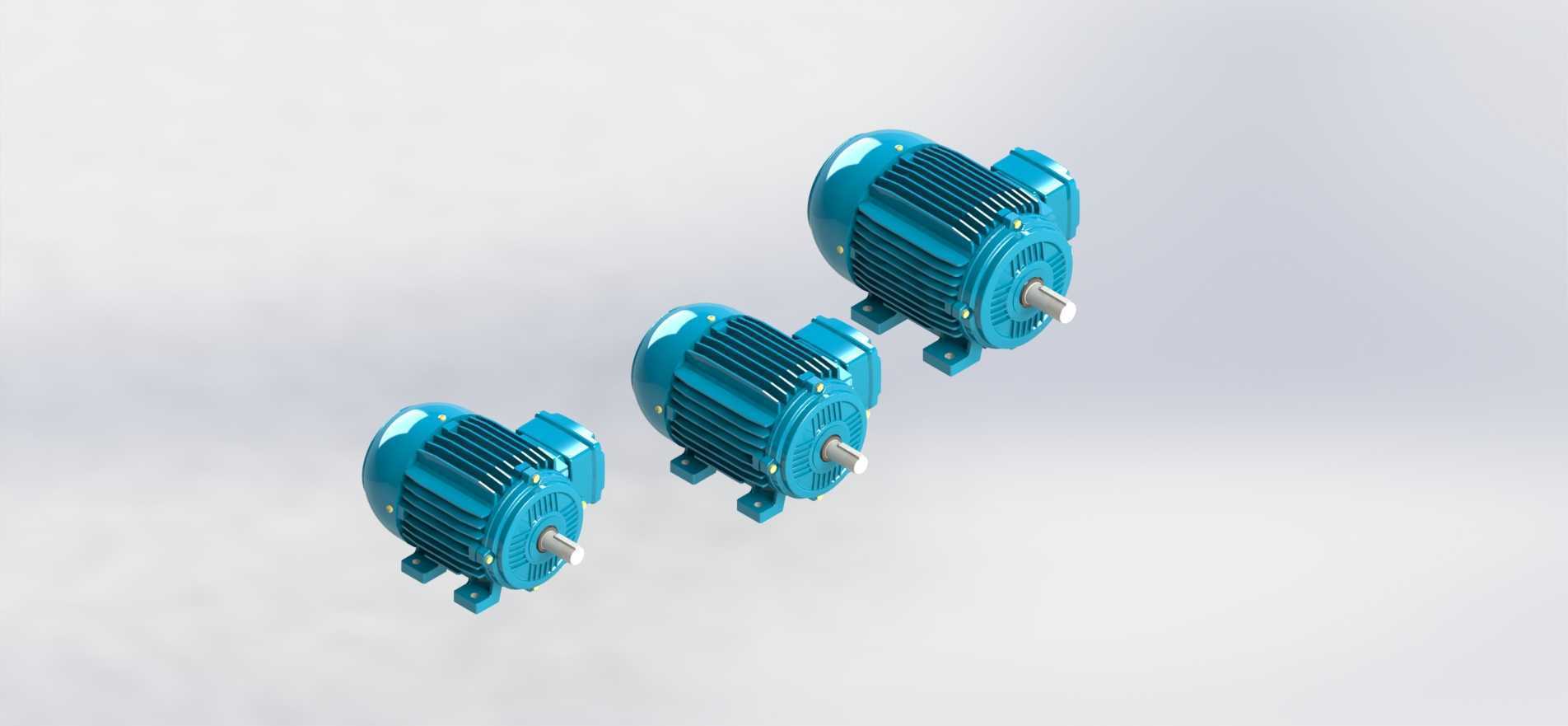

90S90L100L规格三相异步电动机壳体

　　在工业传动场景里，不同功率段的低压三相异步电机是产线动力输出的核心单元，90S、90L、100L三个机座号对应的电机覆盖了1.1kW到4kW区间的常规动力需求，从输送线辊筒驱动、小型风机配套、轻工设备传动到农机辅件动力输出都有大量应用，这三个规格的电机壳体作为整机的承载基体，设计合理性直接决定整机运行稳定性与装配适配性。

　　从实际使用场景来看，这类机座号的电机常被安装在空间紧凑的设备侧方，比如包装机械的主传动侧、小型输送设备的端部支架、木工机械的进给单元旁，安装时既要匹配标准底脚的螺栓孔位，还要预留接线盒的操作空间、端盖的拆装余量，同时壳体本身的散热结构要适配连续8小时以上运行的温升要求，避免夏季高温工况下绕组过热触发保护停机。

　　这三款壳体采用统一的径向散热筋布局设计，散热筋沿壳体圆周方向均匀排布，筋条高度从机座中心向外逐步递减，既保证壳体圆周方向的结构刚度，避免电机运行时定子铁芯的振动传导引发壳体共振，又能在电机自带风叶转动时，让气流顺着筋条间隙快速带走壳体表面热量，实测在额定负载下，壳体表面温升可控制在70K以内，符合低压电机的温升限值要求。壳体的底脚安装面采用一体化铸造成型后铣削加工，平面度控制在0.1mm以内，四个安装螺栓孔的位置度公差严格遵循IEC标准尺寸，不管是卧式安装的B3安装形式，还是适配法兰端盖的B5安装形式，都能直接和市面通用的安装支架、设备安装板匹配，不需要二次扩孔或者修磨安装面。

　　设计阶段针对三个机座号的功率差异做了结构差异化处理：90S机座对应铁芯长度较短的小功率规格，壳体轴向长度更短，壁厚控制在6mm，兼顾轻量化与结构强度；90L机座对应中等长度铁芯，壳体轴向长度加长，底脚的加强筋做了加厚处理，适配更大扭矩输出时的抗扭需求；100L机座对应更高功率规格，壳体的散热筋数量增加了12条，接线盒安装座的位置做了偏移优化，避免大规格接线端子和端盖螺栓出现安装干涉。三个规格的壳体止口尺寸采用同系列公差带设计，端盖、轴承室的配合尺寸统一，生产端可以共用加工工装，减少换型调整时间，使用端如果做同系列电机替换，也能直接适配原有端盖、轴承等标准配件，降低备件库存压力。

　　从安装边界来看，三款壳体的中心高严格遵循标准尺寸，90机座中心高90mm，100L机座中心高100mm，输出轴的中心位置偏差控制在0.05mm以内，安装时不需要反复调整皮带轮、联轴器的对中精度，只要底脚螺栓紧固到位就能保证传动同轴度，减少联轴器磨损、皮带偏磨的问题。壳体的吊环安装孔设置在壳体顶部中心位置，M10的标准螺纹孔适配常规吊环螺栓，电机整机装配完成后可以直接吊装，不会出现重心偏移导致的吊装倾斜问题。接线盒的安装位置在壳体侧面，预留的穿线孔尺寸适配常规的电缆防水接头，不管是从设备上方还是侧面走线，都能通过调整接线盒方向满足布线需求，不需要额外加装转接弯头。

　　实际选型时，很多设备工程师容易忽略壳体的壁厚与散热筋结构差异，盲目替换非原厂机壳会导致运行时振动过大、散热不足的问题，这三款壳体的结构完全匹配对应功率段电机的电磁设计参数，定子铁芯压装时的过盈量控制在0.02-0.04mm区间，既不会因为过盈量太大导致铁芯变形，也不会因为过盈量太小出现铁芯松动扫膛的问题。壳体表面采用喷塑处理，耐油污、耐轻微腐蚀，在食品加工车间、普通机加工车间的轻度腐蚀环境下都能长期使用，不会出现表层脱落、壳体锈蚀的问题。
