三相异步鼠笼式电动机结构设计

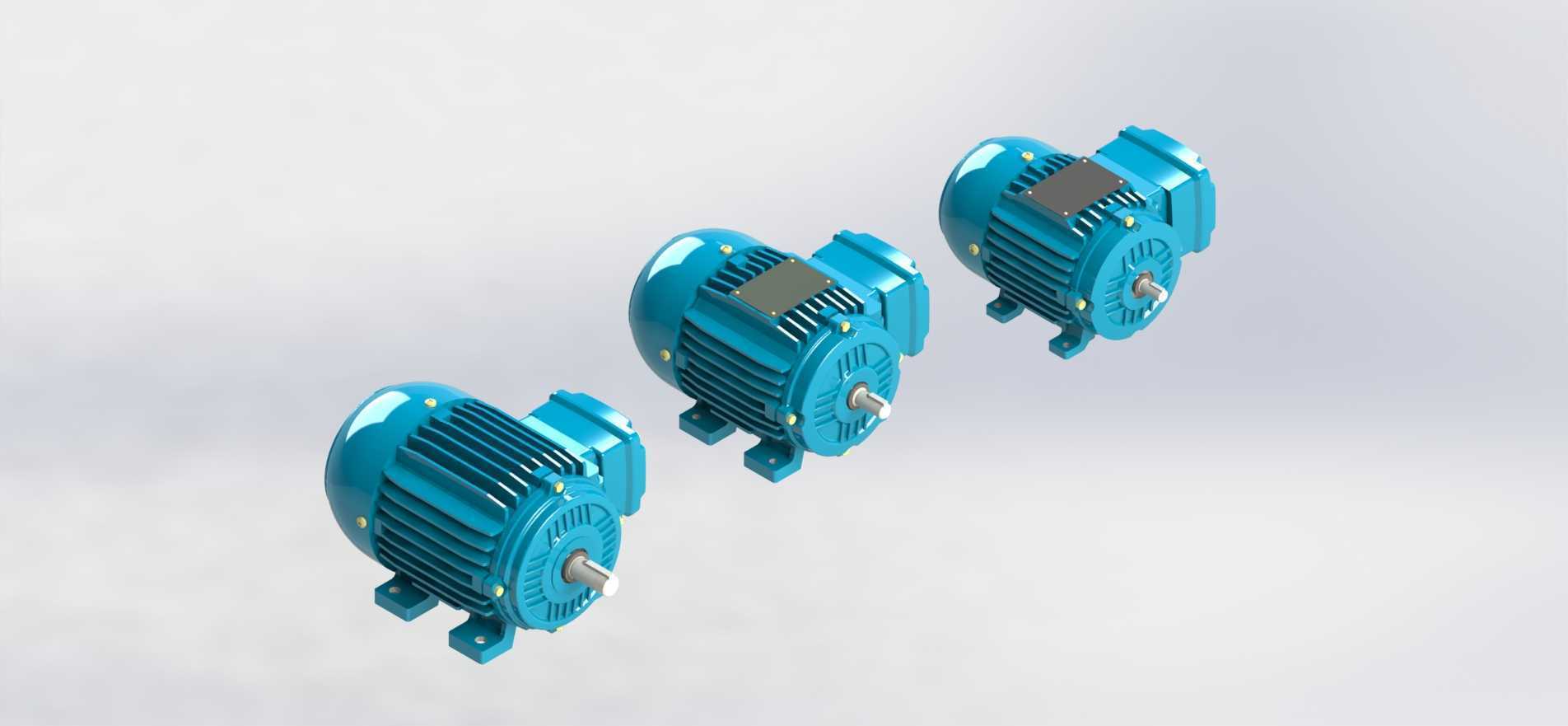

　　在工业传动系统的动力源选型环节，鼠笼式三相异步电动机始终是覆盖面最广的核心动力部件，从常规输送线的驱动、泵类负载的配套，到机床主轴进给、风机类设备的动力输入，这类电机凭借结构可靠、维护成本低的特性，占据了工业动力端七成以上的应用份额。本次完成的三维结构设计，针对常规工业场景常用的机座规格展开，建模过程完全遵循实物的装配逻辑，从定子铁芯的叠压结构、鼠笼转子的导条排布，到端盖的止口配合、接线盒的防护结构、散热筋的排布走向，都按照实际加工装配的公差要求做了对应约束，没有做简化的特征省略，方便后续做装配干涉检查、安装布局校核时直接调用。

　　做这类电机的三维建模，最先要明确的是安装边界的尺寸约束，很多设计人员在做设备布局时，容易忽略电机的安装孔位距、轴伸长度、中心高这些核心安装参数，导致后续现场安装时出现干涉，要么是轴伸长度不够无法和联轴器对接，要么是底脚安装孔和设备安装台的预留孔位错位，甚至会出现散热筋和周边护罩距离过近，影响通风散热的问题。本次建模过程中，把底脚的四个安装通孔的孔距公差、轴伸的键槽尺寸、接线盒的出线方向、吊环的安装位置都做了精准的特征还原，机座表面的散热筋采用等间距圆周排布，筋条的高度和厚度都按照同功率等级实物的散热需求做了匹配，避免运行过程中因散热面积不足导致绕组温升超标。

　　从结构设计的逻辑来看，这类鼠笼电机的结构没有复杂的传动组件，核心的可靠性来自于各部件的配合精度：定子和机座的过盈配合量、转子和转轴的压装长度、前后端盖和轴承室的同轴度、轴承的选型匹配，都是决定电机运行寿命的关键。建模时特意把前后端盖的轴承室台阶、油封的安装槽位、风扇和风罩的配合间隙都做了单独的特征拆分，没有做合并实体的简化处理，方便后续如果需要做有限元温升分析、结构应力校核时，可以直接提取对应部件的特征做网格划分，不需要重新拆分几何。

　　在实际的工业应用场景中，这类电机的安装方式主要分为B3底脚安装、B5法兰安装、B35立卧两用三种，本次建模还原的是最常用的B3底脚安装结构，底脚的安装平面做了平整特征处理，预留了对应的调整垫片空间，方便现场安装时调整电机和被驱动设备的同轴度。轴伸端的键槽采用标准平键的尺寸规格，和市面上常规的联轴器、皮带轮的适配性很强，不需要额外做轴的二次加工。接线盒的位置设置在机座侧面，预留了足够的线缆弯曲空间，接线端子的排布也按照三相电源的接线规则做了对应标识位置的还原，方便电气安装人员接线操作。

　　很多刚接触设备设计的人员，在选用电机模型时往往只看功率参数，忽略外形尺寸和安装边界的匹配，比如同样功率等级的电机，不同厂家的机座长度、轴伸尺寸可能存在细微差异，如果直接调用简化模型做布局，后续采购实物时很容易出现安装不上的问题。这个模型在建模时就参考了行业内通用的Y系列电机的尺寸规范，所有安装尺寸都符合通用的互换性要求，不管是做新设备的布局设计，还是做旧设备的改造替换，都可以直接用来做空间校核，不需要反复核对尺寸。另外模型的风罩采用了常见的钢板拉伸结构，通风孔的排布方向和风扇的送风方向匹配，能够保证冷却风顺着散热筋的轴向流动，带走电机运行时产生的热量，避免局部过热。

　　从装配逻辑的还原度来看，模型把所有可拆卸的部件都做了独立的实体拆分，包括接线盒盖、吊环、前后端盖的固定螺栓、油封、轴承、内外轴承盖这些小部件，都按照实际的装配顺序做了配合约束，用来做装配工艺的演示、维修拆装的培训也完全适用，不需要再补充额外的结构细节。转子部分的鼠笼导条和端环做了一体化的特征还原，没有做省略处理，能够直观看到鼠笼结构的排布方式，对于理解异步电机的工作原理也有一定的参考作用。
