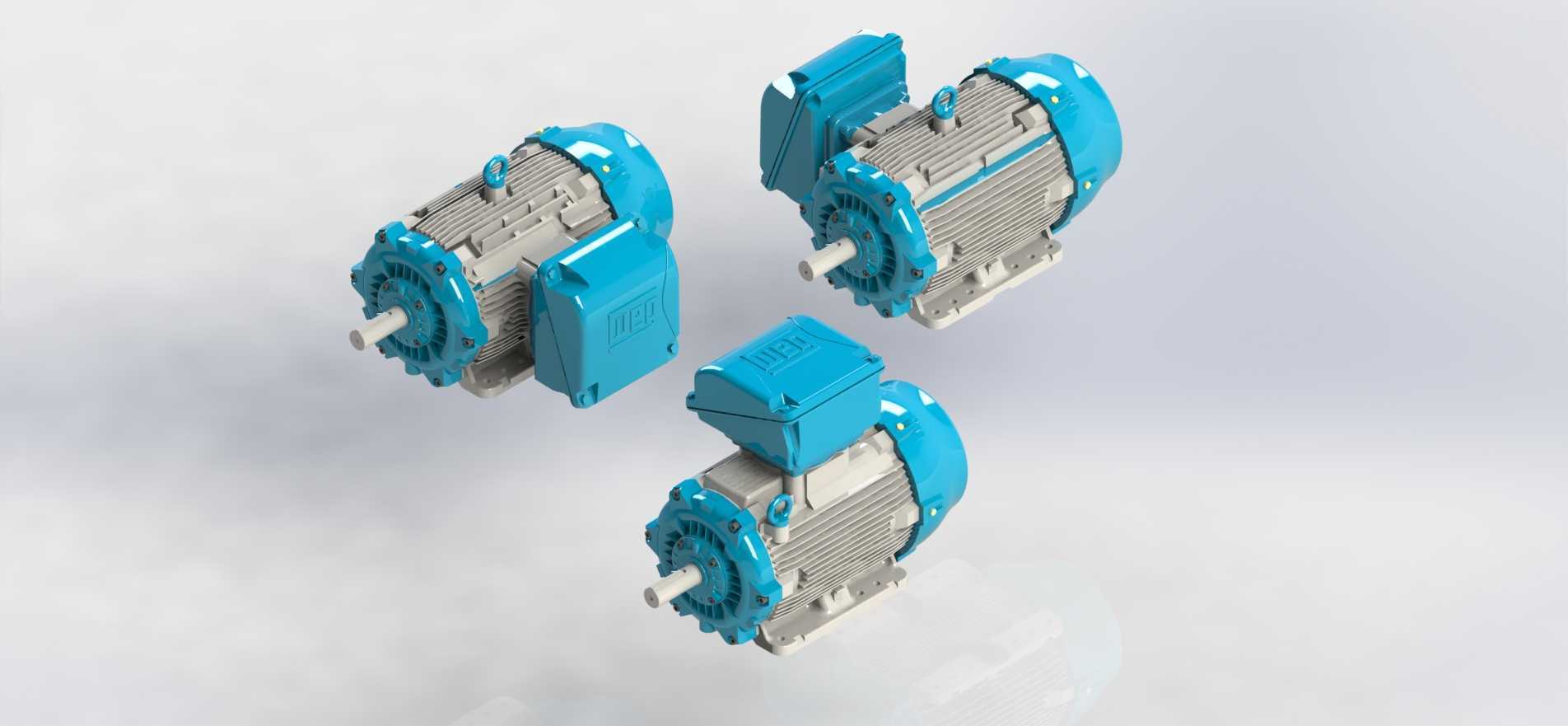

WEG160M_L标准三相异步电机结构

　　在工业传动系统的选型与三维布局设计中，160机座号的WEG标准电机是通用设备动力配套里的常见选型，这类电机的三维建模精度直接影响后续设备装配的干涉校验、安装基座的加工定位、外接管线的排布合理性，很多刚接触设备设计的工程师容易忽略电机本体的细节尺寸，导致现场安装时出现接线盒干涉、风罩碰护罩、输出轴键槽匹配偏差等问题，这个三维结构完整还原了该型号电机的所有外部特征与安装基准，能直接用于各类输送设备、泵组配套、风机驱动、小型机床主轴传动等场景的整机装配设计。

　　从实际应用场景来看，这款160M_L规格的WEG电机属于中等功率段的通用动力单元，常被用在车间输送线的驱动端、中小型离心泵的动力输入、冷却塔风机的驱动、木工机械的主轴动力、食品包装线的主传动等位置，这类场景对电机的安装互换性要求很高，不同品牌同机座号的电机虽然安装尺寸遵循IEC标准，但接线盒位置、风罩外形、吊环位置、接线口朝向的细微差异，都会影响设备外围的钣金护罩设计、线缆桥架走向规划，这个模型完整还原了接线盒的侧置结构、顶部吊环的安装凸台、输出轴端的法兰止口、底脚安装的孔位分布，在做设备布局时可以直接调取匹配，不用反复核对二维样本的零散尺寸。

　　从功能特性的还原来看，模型完整呈现了电机的散热筋结构，机壳外表面的轴向散热筋是铸铁机座电机的典型特征，筋条的高度、间距、排布方向直接影响电机的自然散热效果，建模时没有简化掉这些筋条细节，在做设备热辐射仿真、周边护罩的通风口设计时，可以准确评估散热通道的预留空间；输出轴端的键槽尺寸、轴伸长度、轴肩定位面都做了精准还原，在配套联轴器、带轮、链轮的时候，可以直接在装配环境里做配合校验，避免出现轴伸过长顶到传动件端盖、键槽宽度不匹配导致的返工；非轴伸端的风罩与风叶结构也完整保留，在做设备尾部安全距离校验、散热空间预留时，能准确判断风罩外沿到设备其他部件的最小间隙，满足电气安全规范里的带电部件与运动部件的防护距离要求。

　　从设计思路的还原来看，这款标准电机的建模遵循了实际生产的工艺逻辑，机座与端盖的配合止口、接线盒与机座的连接凸台、底脚与机座的过渡圆角都按照实际铸件的拔模角度做了处理，没有出现直角尖角这类不符合铸造工艺的结构；吊环的安装位置做了重心匹配，160机座号的电机重量在百公斤级，吊环位置的偏移会导致吊装时电机倾斜，模型里的吊环位置完全对应实际产品的重心分布，在做设备吊装方案设计、厂房起重布局时，可以准确评估吊点的作业空间；接线盒的内部接线端子排布虽然属于内部结构，但模型还原了接线盒的内腔空间与进线口的螺纹规格位置，在做电缆格兰头选型、线缆弯曲半径校验时，可以直接测量接线盒内的可用空间，避免出现线缆过硬无法弯接、格兰头与接线端子干涉的问题。

　　从外形尺寸与安装边界来看，模型的所有安装基准都与实际产品一致，底脚安装的四个孔位的中心距、孔的直径、底脚平面到轴中心的高度都严格遵循160M机座的标准尺寸，轴中心高是这类电机最核心的安装基准，很多设备的安装基座都是以轴中心高为基准做高度方向的尺寸链计算，模型里的中心高尺寸完全匹配标准值，不用再做二次修正；电机的总长度、总宽度、总高度都包含了接线盒、风罩、吊环的外凸尺寸，在做设备整体布局的边界校验时，可以直接测量最大外轮廓尺寸，预留足够的安装操作空间，比如接线盒的开盖空间、风罩的拆卸空间、底脚螺栓的拧紧操作空间，这些细节在很多简化电机模型里是缺失的，往往会导致现场安装时扳手没有操作空间，不得不临时切割周边的结构件。

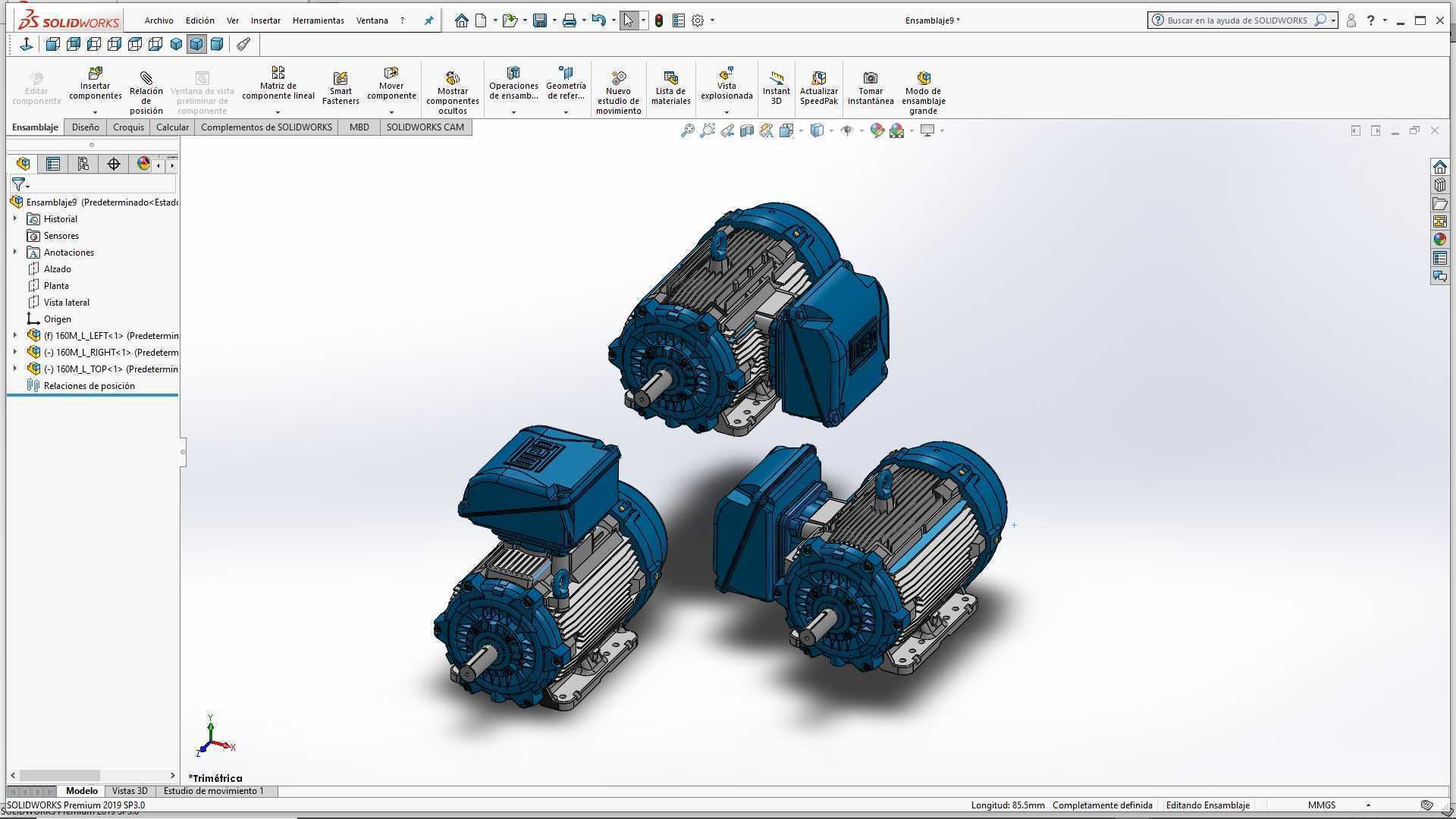

　　在做三维装配的时候，这个模型可以直接导入到各类主流三维软件的装配环境中，通过轴中心高、底脚安装面、输出轴轴线这几个基准做配合，就能快速完成电机在设备机架上的定位，不用再花时间从零开始建模，对于需要快速完成方案设计、投标文件三维配图的工程师来说，能大幅减少重复建模的时间，把精力放在设备核心功能结构的设计上，而不是浪费在通用标准件的建模上。同时模型的细节还原度足够支撑后续的工程图导出，在做设备总装图的时候，可以直接从模型里提取电机的外轮廓，生成符合制图标准的二维视图，不用再手动绘制电机的简化外形，提升工程图的绘制效率与准确性。
