蒸汽管路用3/4规格艾尔街疏水阀结构

　　在饱和蒸汽输送与换热系统的管网布局中，这类3/4规格的蒸汽管路配件常被布置在蒸汽主管末端、换热设备冷凝水出口、立管低位等易积存冷凝水的节点，承担着自动排出系统内凝结水、阻挡未做功蒸汽泄漏的核心作用，是蒸汽供热、工业蒸汽制程、蒸汽动力系统中保障热效率、避免水击故障的关键元件。从实际工程应用来看，蒸汽在输送过程中会因管壁散热、换热做功不断相变产生液态冷凝水，若这些冷凝水无法及时排出，会在管内随高速蒸汽流动形成水塞，引发管路振动、水击冲击，轻则造成管路密封失效泄漏，重则击坏换热设备、阀门阀芯，甚至引发管路开裂事故，同时冷凝水积存会占据蒸汽流通截面，降低系统换热效率，增加锅炉的燃料消耗。

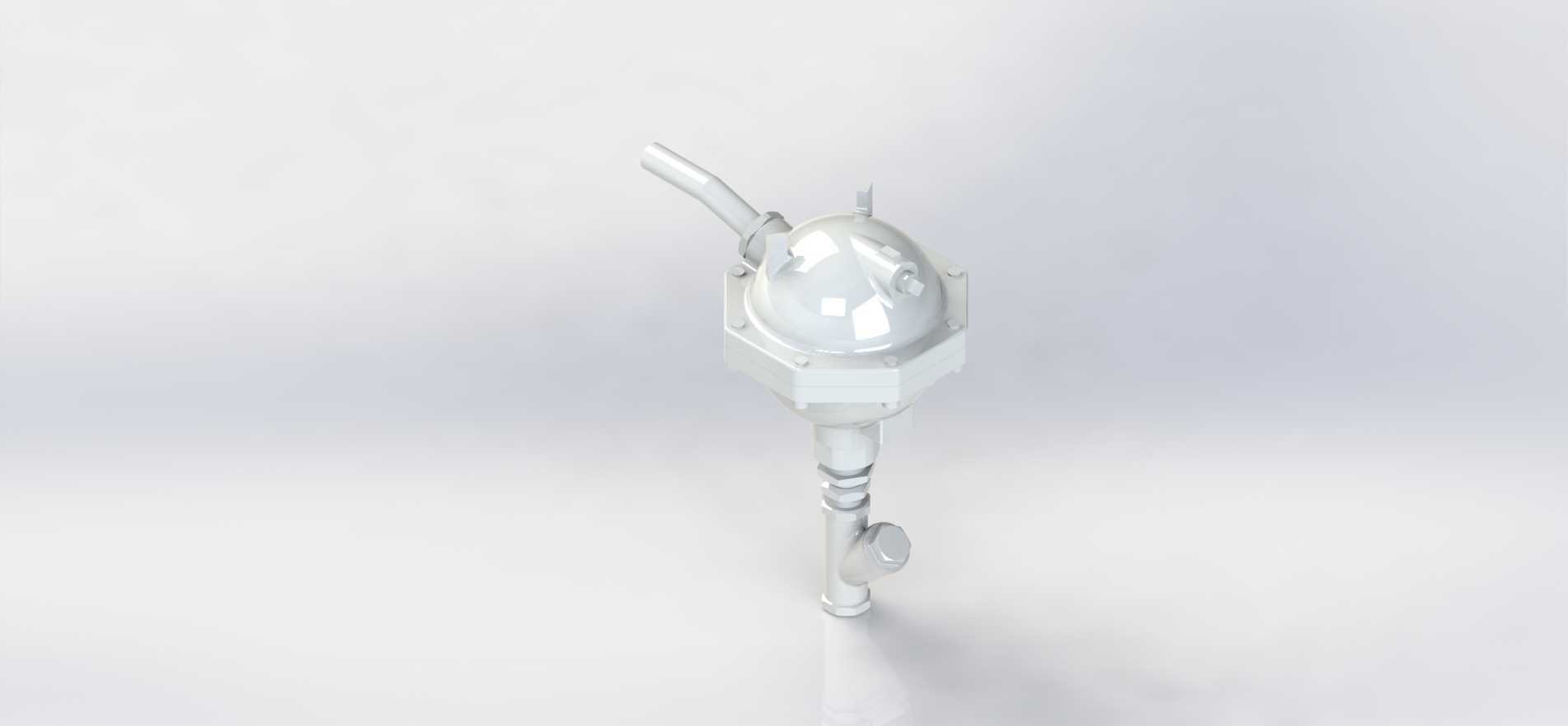

　　这款阀件的整体结构采用立式布局，上部为感温驱动腔，内置热静力式感温元件，可根据腔体内介质温度变化驱动阀芯启闭：当腔体内积存的是低温冷凝水时，感温元件收缩带动阀芯开启，冷凝水在系统背压作用下经下部流道、侧向导流管排出；当冷凝水排尽，高温蒸汽进入腔体后，感温元件受热膨胀推动阀芯关闭，阻断蒸汽外泄，整个动作过程无需外接电源或人工干预，完全依靠介质自身温度变化实现自动控制。侧向导流管的设计采用斜向引出结构，可避免排出的高温冷凝水直接冲刷阀体下方的安装基面或相邻管路部件，同时导流管的弯折角度经过流道仿真优化，可降低排水过程的流阻，减少冷凝水排放时的闪蒸蒸汽夹带量。下部的流道采用渐缩式结构，可在冷凝水排放末端形成一定的节流效果，避免阀前后压差过大时阀芯启闭过快造成的水锤冲击，底部设置的圆形操作帽可用于手动排空阀体内积存的污物，或在系统初次投运时手动开启加速冷凝水排出，缩短系统预热时间。

　　从安装边界来看，这款阀件的接口为3/4英寸管螺纹，适配同规格的低压流体输送用焊接钢管或镀锌钢管，安装时需保证阀体垂直布置，侧向导流管的排水方向需朝向排水沟或冷凝水回收管路，不得朝向人员操作通道或电气设备方向，避免高温排水引发烫伤或电气短路故障。阀体上部的感温腔需预留不小于100mm的操作空间，方便后期检修时拆卸感温元件，阀体与前后截止阀之间需预留足够的拆装间隙，避免管路布局过密导致维护时无法拆卸。设计建模过程中，首先根据蒸汽系统的常用工作压力（0.3-1.0MPa）、工作温度（140-180℃）确定阀体的壁厚参数，采用等强度设计思路，在介质承压的腔体部位适当加厚壁厚，在非承压的操作帽、导流管部位适当减薄，在保证结构强度的前提下控制整体重量。建模时优先采用参数化特征构建，将接口尺寸、感温腔容积、阀芯行程等关键尺寸设置为可编辑参数，方便后续根据不同工况调整规格，流道部分采用曲面建模构建平滑过渡结构，避免流道内出现直角、台阶等易积存杂质的死角，减少阀内堵塞的概率。外形设计上摒弃了多余的装饰性结构，所有外部轮廓均服务于功能需求：阀体中部的六角结构用于安装时的扳手夹持，侧向导流管的加强筋用于提升管路连接部位的抗振强度，上部的小凸起为感温元件的定位结构，保证感温元件安装后与介质充分接触，提升动作灵敏度。在实际选型应用中，这类阀件的排水量需根据管路的冷凝水产生量匹配，通常选型时会预留2-3倍的余量，避免系统启动阶段大流量冷凝水无法及时排出，同时安装时需在阀前设置过滤器，阻挡管路内的焊渣、锈垢等杂质进入阀腔，避免阀芯卡涩导致的泄漏或排水失效。
