蒸汽管路用艾尔街型空气疏水阀结构

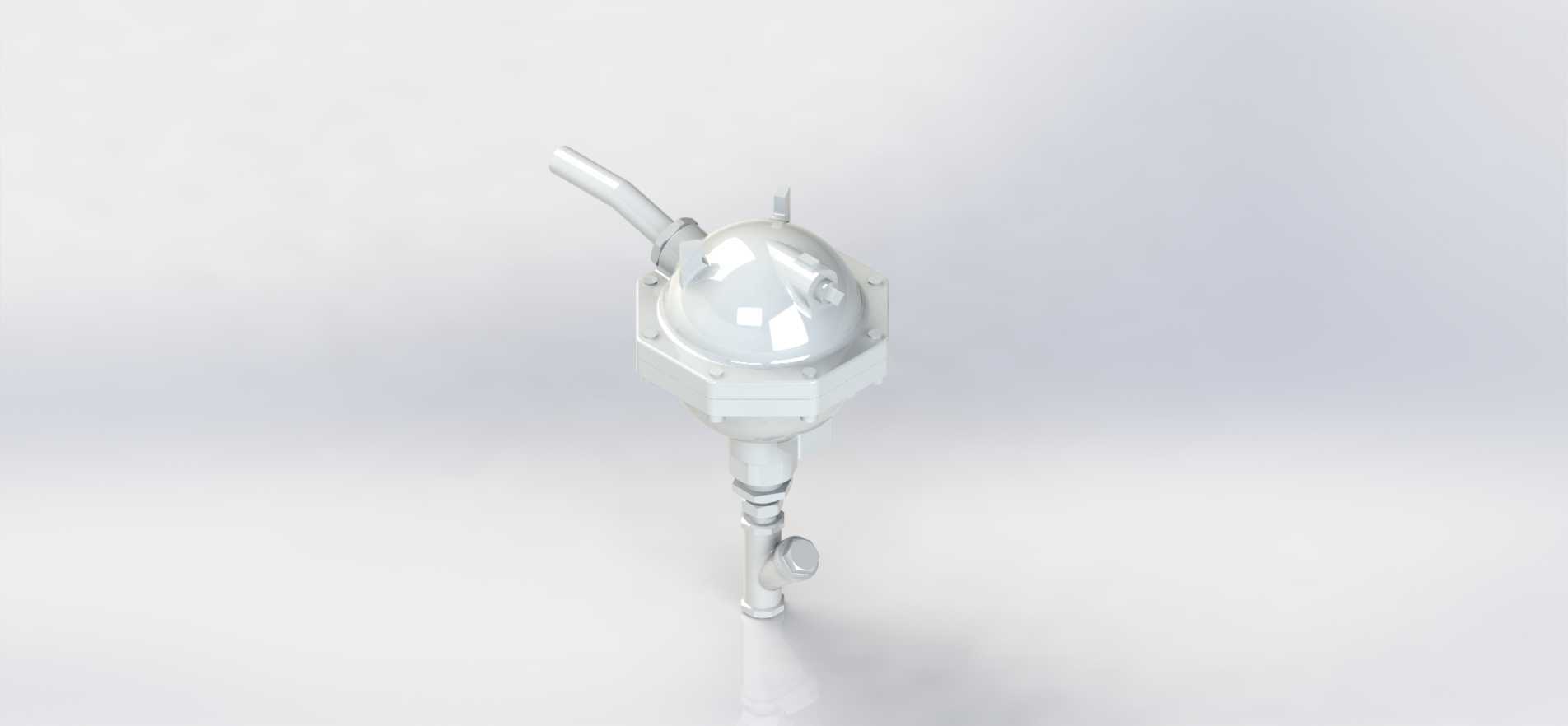

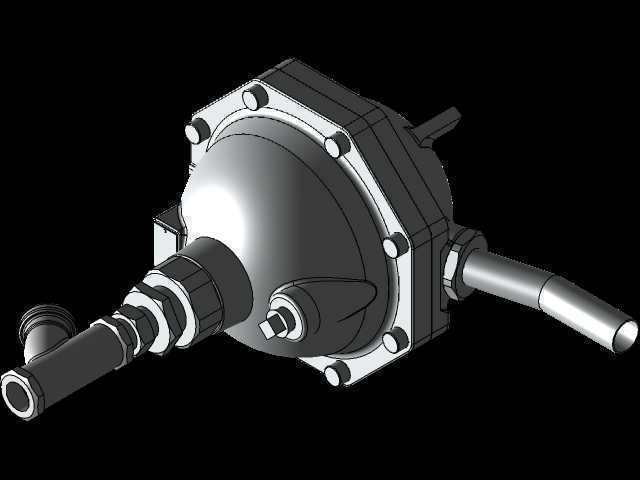

　　在工业蒸汽输送与换热系统的现场运维里，这类小型蒸汽管路阀件的作用往往容易被初入行的设计人员忽略，但实际跑现场做过管路改造的工程师都清楚，蒸汽管网里的不凝性空气与启动阶段的冷凝水如果不能及时排出，不仅会大幅降低换热设备的热交换效率，严重时还会引发管路水击，造成法兰密封面泄漏甚至焊口开裂的故障。这款阀件的结构设计，正是针对蒸汽支管路末端、小型换热设备进汽口的排气疏水需求开发，整体采用立式紧凑结构，顶部的感压腔集成了热静力动作元件，当管路内积存空气与低温冷凝水时，元件收缩带动阀芯开启，将不凝气体与低温冷凝水快速排出，当高温蒸汽进入阀腔后，感温元件受热膨胀，推动阀芯关闭密封面，避免新鲜蒸汽泄漏造成能源浪费。

　　从安装适配的角度看，这款阀件的底部采用标准管螺纹连接接口，侧部的引出管可以直接对接旁通的回收管路，不需要额外加装过渡接头就能适配常规DN15到DN20的蒸汽支管，整体安装高度控制在150毫米以内，最大外径不超过60毫米，对于设备夹层、管路排布密集的换热站角落这类安装空间局促的场景，这种小体积结构的优势非常明显，不需要预留过大的操作与安装空间，日常维护时只需要拆卸顶部的阀盖就能更换内部的动作元件，不需要把整个阀体从管路上切割下来，大幅降低了后期运维的工作量。

　　设计过程中，结构工程师特意将阀腔内部的流道做了圆弧过渡处理，避免冷凝水携带的焊渣、铁锈等杂质在流道拐角处沉积卡涩阀芯，进液口位置内置了简易的过滤网格，网格孔径控制在1毫米，既能阻挡大颗粒杂质进入阀芯密封面，又不会因为网孔过密造成堵塞，影响疏水排气的响应速度。顶部的手动排空旋钮是很实用的冗余设计，在系统首次投运或者阀件动作失灵的应急场景下，操作人员不需要借助专用工具，直接用手拧开旋钮就能完成手动排气排液，快速恢复管路的正常运行。侧部的引出管采用斜向布置的结构，角度经过反复校核，排出的气液混合体可以顺着管路坡度自然流向回收装置，不会在出口位置形成积液残留，避免冬季低温环境下积液结冰冻裂阀体的问题。

　　在实际选型应用中，这类阀件通常用在蒸汽主管路的末端高点、分汽缸的排气口、小型加热盘管的进汽端这些位置，和大排量的浮球式疏水阀搭配使用，负责排出系统里的不凝性空气，弥补纯机械结构疏水阀对空气敏感度不足的缺陷。建模过程中对所有配合面的公差都做了匹配校核，阀芯与阀座的密封面采用锥面密封结构，密封锥度设置为5度，既保证了关闭状态下的密封性能，又避免了锥度过大造成阀芯卡涩无法正常开启的问题。阀体外部的六角结构是专门为安装扳手预留的操作位，对边尺寸符合标准呆扳手的尺寸规范，现场安装时不需要使用管钳夹持阀体外壳，避免夹持力过大造成阀体变形影响内部元件的动作精度。
