1/4口径派克式手动气控换向阀结构

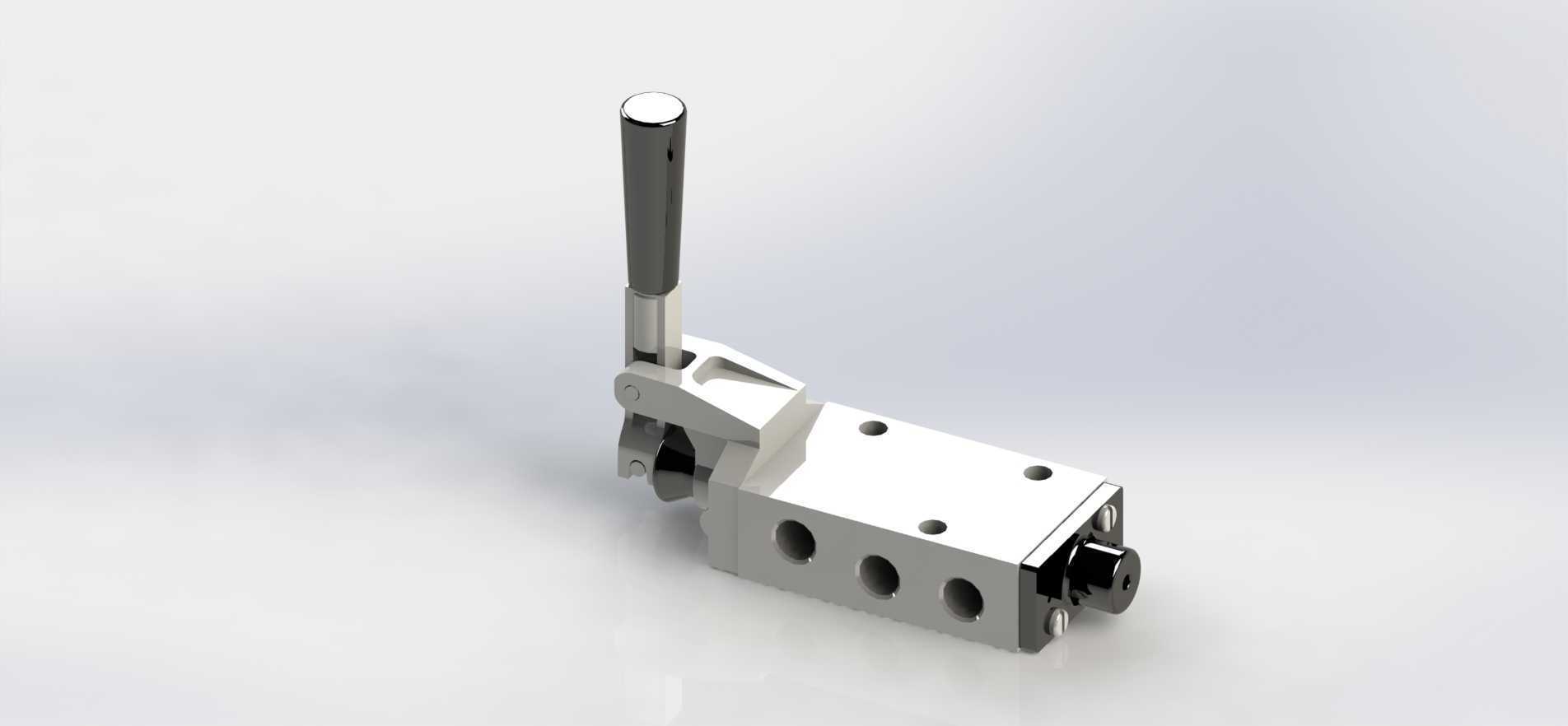

　　在气动控制回路的现场操作场景里，这类手动扳动式换向阀的应用覆盖了从单机设备旁的人工干预工位，到小型气动工装的气路切换节点，不少半自动包装线、小型装配夹具的气路端都会选用同结构的阀件，用来实现人工触发的气缸伸缩、气路通断、执行件换向动作，相比电磁阀它不需要布设控制线缆，在无电控配套的简易气动系统里可靠性更突出，也能作为应急旁路阀件并联在自动气路中，在电控系统故障时手动切换气路保障设备临时停机或复位。从结构功能来看，这款阀采用手柄杠杆式驱动结构，扳动手柄时通过内部的杠杆拨块推动阀芯轴向滑移，实现不同通路口之间的连通切换，阀体上的五个通路口对应二位五通的气路逻辑，可分别连接气源输入、两个工作输出口、两个排气口，

　　能够直接控制双作用气缸的往复动作，不需要额外搭配气路附件就能完成基本的换向控制。阀体的安装面采用标准的板式安装接口，四个安装孔的孔位间距符合1/4口径气动阀的通用安装规范，安装时不需要额外加工转接板，可直接固定在阀座或者设备安装面板上，接口的螺纹规格统一为1/4英寸管螺纹，适配常规的气动软管快插接头，现场配装时不需要特殊的转接接头就能完成气路连接。设计层面上，这款阀的手柄做了加长杠杆设计，扳动时的操作力被杠杆结构放大，内部阀芯的复位采用内置弹簧结构，松开手柄后可自动复位到初始工位，也可根据需求选配定位机构保持手柄的扳动位置，阀体的密封结构采用滑柱式密封，阀芯和阀套之间的密封件采用低摩擦材质，长期扳动操作下的磨损量更小，

　　换向时的阻力更低，不会出现操作卡滞的问题。阀体主体采用硬质铝合金压铸成型，表面做了阳极氧化处理，在车间多尘、有少量切削液飞溅的工况下也能保持较好的抗腐蚀能力，不会轻易出现阀体锈蚀导致的阀芯卡滞问题。手柄部分采用金属杆加防滑握柄的结构，操作人员戴劳保手套操作时也能稳定施力，不会出现打滑的情况。从安装边界来看，这款阀的整体外形尺寸紧凑，阀体本体的宽度、高度都控制在小型气动元件的常规尺寸范围内，安装时预留的操作空间只需要满足手柄扳动的全行程范围即可，不需要额外预留过大的检修空间，阀体侧面的调节端可以调整阀芯的换向行程，在出厂时已经完成预调，现场安装后不需要额外拆解调整就能直接投入使用。在实际设备选型中，这类阀件通常用在操作频次不高、

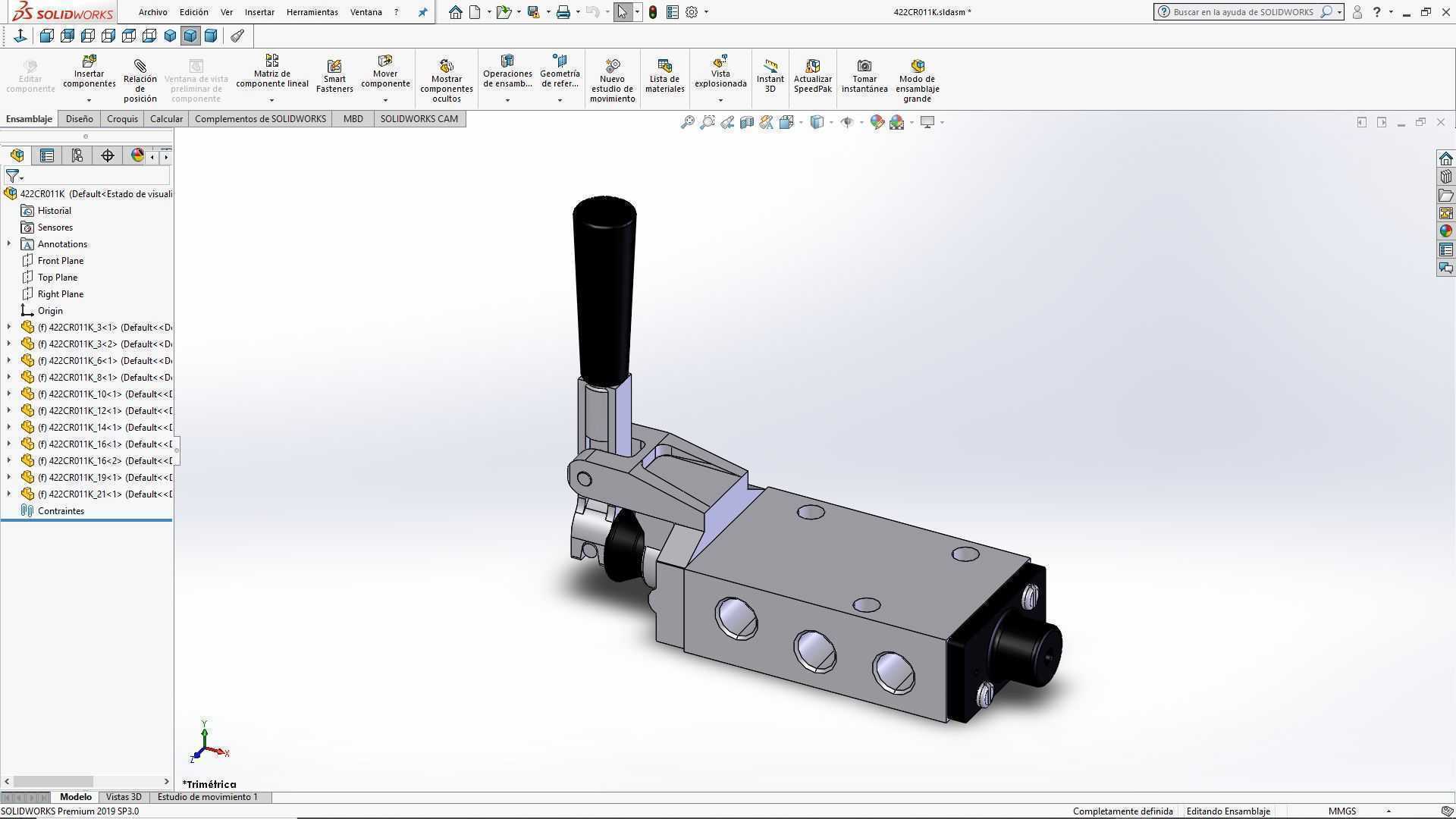

　　需要人工确认触发的气路节点，比如小型压机的安全启动工位、夹具的手动夹紧松开工位、气动吊具的气路控制端，它的气路通径适配1/4口径的气管，能够满足常规中小缸径气缸的供气流量需求，不会出现通径过小导致的气缸动作速度不足的问题。建模过程中需要重点关注阀体安装孔的位置度、阀芯和阀体内腔的同轴度、手柄扳动的行程角度这些关键参数，这些尺寸直接影响阀件安装后的适配性和操作手感，密封槽的尺寸公差需要严格匹配密封件的线径，避免出现密封不严导致的气路泄漏问题，手柄和阀体连接的铰接部位需要保留合理的转动间隙，既不能间隙过大导致手柄晃动，也不能间隙过小导致转动卡滞。
