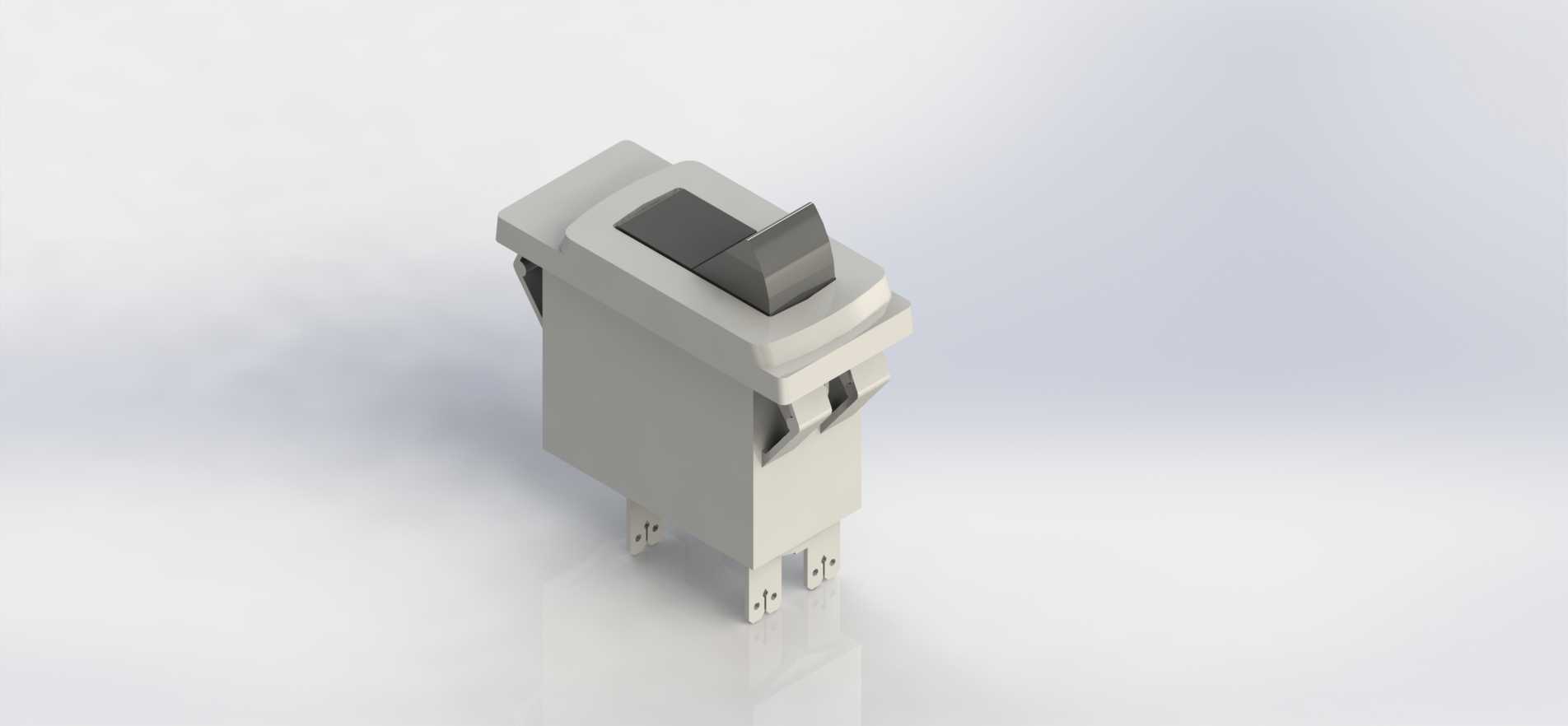

小型翘板式断路器开关三维结构

　　这款翘板式小型断路器开关，是低压配电回路、终端用电设备前端最常见的通断与保护元件，日常在民用照明回路、小型工控设备供电端、仪器仪表供电入口、办公电器内置供电模块里都能见到它的身影，核心作用是在回路出现过载、短路故障时快速切断供电通路，避免故障范围扩大，同时也承担日常手动分合回路的操作功能，不需要额外搭配操作手柄，直接通过外露的翘板按键就能完成通断操作，适配绝大多数不需要频繁分合的终端供电场景。

　　从结构设计逻辑来看，这款开关采用卡扣式安装结构，壳体两侧设计有对称的弹性卡爪，对应标准的面板开孔尺寸，安装时不需要额外螺丝固定，直接将开关本体推入预设的安装开孔，卡爪会自动卡在安装面板的背面，完成快速固定，这种设计适配厚度1mm到2.5mm的塑料、金属安装面板，安装后本体与面板贴合间隙控制在0.2mm以内，不会出现松动、歪斜的情况，后期维护更换时只需要从背面按压两侧卡爪就能推出本体，不需要拆解整个面板，大幅降低现场维护的工作量。外露的翘板操作件做了圆弧过渡处理，操作面做了细微的防滑纹理，手指按压时不会打滑，操作行程设计在4mm左右，操作力控制在5N到8N之间，既不会因为操作力过小出现误触碰分闸，也不会因为操作力过大导致操作手感生涩，翘板的两个极限位置都做了明确的档位反馈，合闸到位、分闸到位时都有清晰的触感提示，操作人员不需要额外观察指示标识就能确认开关的通断状态。

　　开关底部的插片式接线端采用标准的6.3mm快速插片规格，适配行业通用的冷压接线端子，接线时不需要拧螺丝，直接将压接好导线的插簧端子插到底就能完成可靠连接，每个接线端都设计了防退卡扣，插片插入后能承受30N以上的拉脱力，不会因为设备运输过程中的振动、长期使用中的热胀冷缩出现接线松动脱落的问题，两个接线端的中心距做了严格的尺寸管控，爬电距离满足低压电器的安全规范要求，即使在潮湿、多粉尘的使用环境下，也不会出现极间击穿、漏电的问题。壳体采用阻燃尼龙材质注塑成型，壁厚均匀控制在1.2mm左右，既保证了整体结构强度，在受到外力冲击时不会出现壳体开裂，也能在回路出现短路打火时耐受高温，不会出现壳体引燃、蔓延火情的情况，内部的动触头、静触头都采用银合金触点，接触电阻小，长期带载工作时触点温升控制在安全范围内，不会因为长期发热导致壳体老化、触点熔焊。

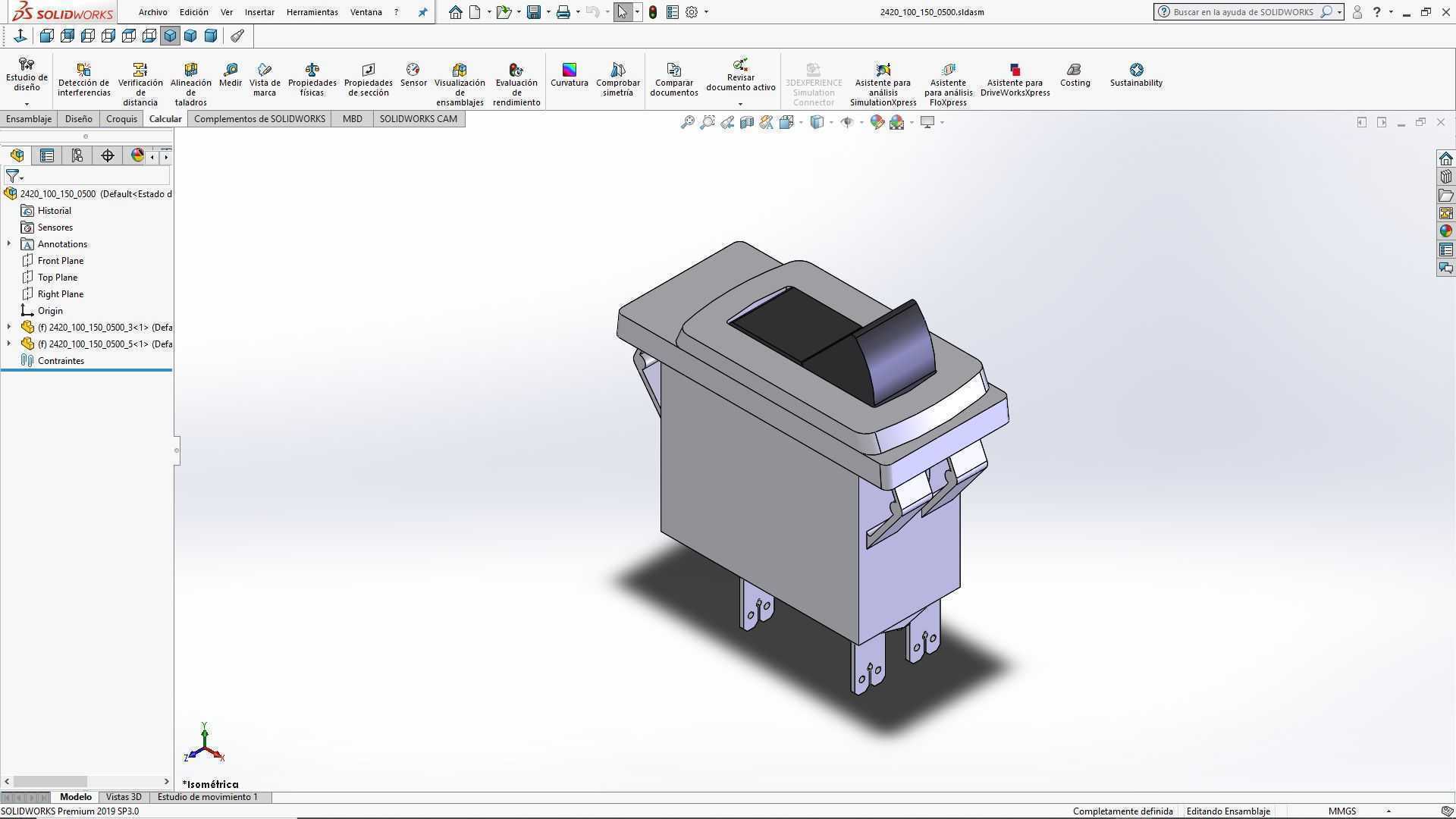

　　建模过程中对所有的配合间隙都做了还原，翘板与壳体上盖的配合间隙、卡爪与壳体的连接弹性变形量、内部触头的动作行程都按照实际零件的公差要求做了参数化设定，安装边界尺寸完全适配行业通用的开孔规格，不管是做电气柜的面板布局设计、还是做终端设备的结构开孔设计，都可以直接调用这个模型做干涉检查，不需要反复核对实物尺寸，能有效减少设计阶段的尺寸核对工作量，避免后期安装时出现开孔尺寸不匹配、操作空间不足的问题。在实际选型应用中，这类开关需要根据回路的额定工作电流、工作电压匹配对应的参数等级，同时要确认安装面板的厚度是否在卡爪的适配范围内，接线时要确认插簧端子的压接质量，避免导线铜丝外露导致的短路风险，日常维护时只需要定期检查接线端是否有温升异常、操作手感是否正常，不需要做额外的拆解保养，整体使用寿命能满足上万次的机械操作循环，完全覆盖常规终端用电设备的全生命周期使用需求。
