带集成制动功能的气动液压缸结构设计

　　在自动化生产线的工件夹持、输送线的精准停位、工装夹具的快速锁止这类需要执行元件兼具直线驱动与即时制动的场景里，传统分立的气缸、液压缸搭配独立制动器的方案，往往会因为安装空间冗余、连接同轴度偏差、制动响应滞后等问题，拖慢设备节拍，甚至引发定位精度超差的故障。本次设计的集成式带制动气动液压缸，正是针对这类工程痛点做的结构整合，把直线驱动的压力容腔、活塞推杆组件和摩擦式制动模块做了一体化集成，省去了外部连接件的装配误差累积，也大幅压缩了元件的安装占用空间。

　　从实际工况适配角度看，这类集成制动缸主要应对的是垂直安装工况下的负载下坠风险，以及高速往复运动中需要瞬时停位的精度需求——比如在机床上下料的举升工位，普通气缸在断气状态下无法保持负载位置，很容易出现滑台坠落的安全隐患，而集成的制动模块采用弹簧施压、气压松闸的常闭设计，当驱动腔压力低于设定阈值时，制动摩擦副会在弹簧力作用下直接抱紧活塞杆，不需要额外的控制信号就能完成锁止，响应延迟控制在毫秒级，完全满足工业现场的安全防护要求。

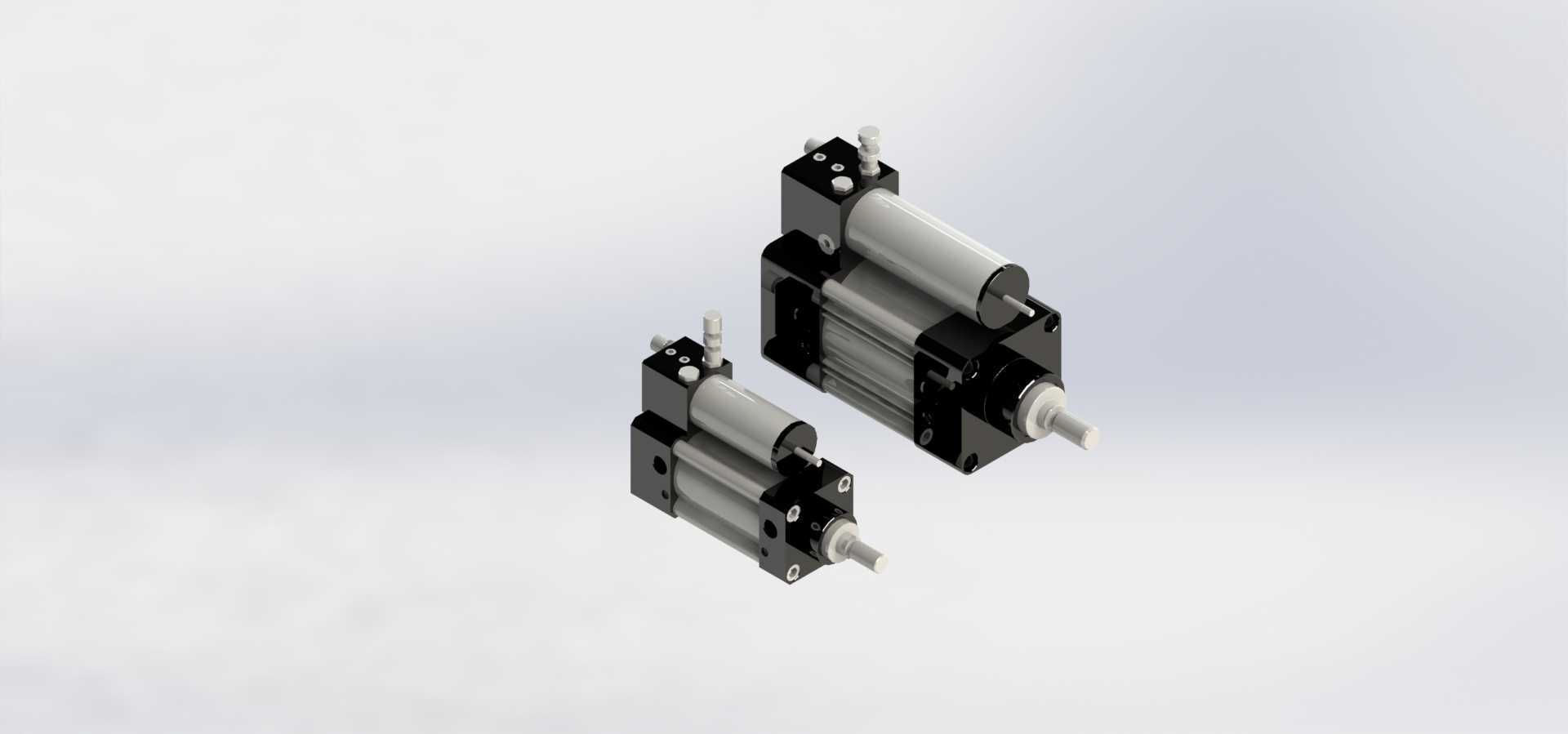

　　结构设计层面，整个元件采用模块化的同轴布局，缸筒部分沿用了标准圆形气缸的型材规格，降低了缸体加工的成本与周期，制动模块被布置在缸体的前端盖侧，和活塞杆导向套做了集成设计，制动摩擦片采用耐磨的铜基粉末冶金材质，和镀铬活塞杆表面的摩擦系数稳定，长期往复动作下的磨损量极小，不需要频繁更换摩擦件。缸体上的气路接口做了标准化的内螺纹设计，和常规气动系统的管路接头完全兼容，不需要额外定制转接件，现场装配的时候可以直接替换同缸径的标准气缸，不需要改动原有安装板的孔位布局。

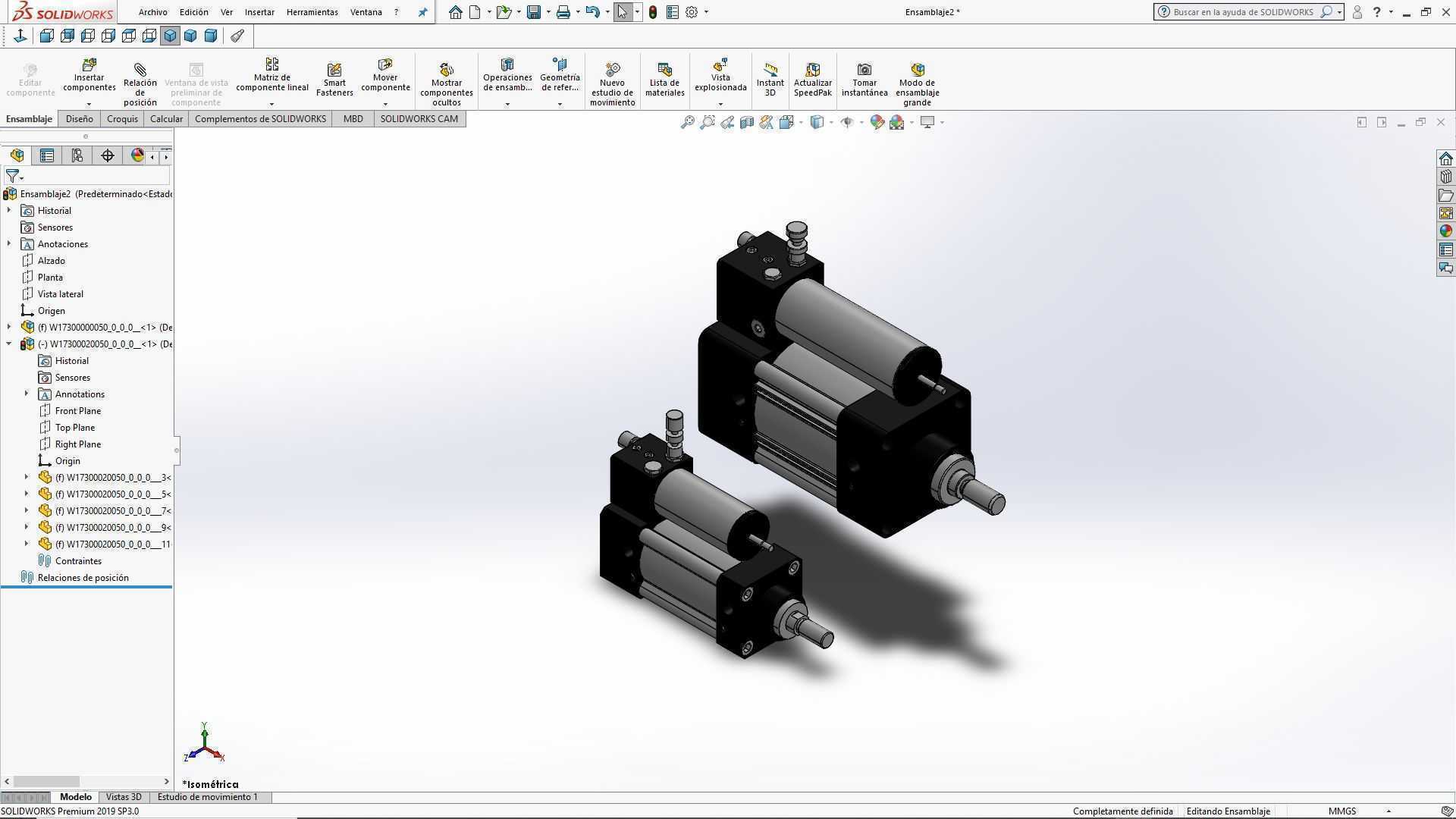

　　尺寸边界上，本次设计覆盖了两种常用规格，分别对应63mm缸径50mm行程、100mm缸径50mm行程的参数区间，两种规格的安装法兰尺寸遵循ISO 15552标准，前端的活塞杆外螺纹、后端的铰接孔尺寸都和同规格标准气缸保持一致，安装距比同行程带独立制动器的分立方案缩短了近30%，对于安装空间局促的紧凑型设备来说，这个尺寸优势非常明显。在设计建模过程中，特意对制动模块的弹簧力做了匹配计算，针对不同缸径的额定推力，配置了对应刚度的制动弹簧，保证制动扭矩能平衡1.5倍的额定负载推力，不会出现制动打滑的情况，同时松闸所需的气压和驱动腔的工作气压保持一致，不需要单独配置减压回路，简化了气路设计的复杂度。

　　从密封结构来看，活塞部位采用了双向格莱圈密封，兼顾动密封的低摩擦阻力和静密封的耐压性能，制动腔的密封采用了防尘圈加斯特封的组合，避免外界的切削粉尘、冷却液进入制动摩擦副区域，延长摩擦片的使用寿命。活塞杆表面做了高频淬火加硬铬镀层处理，表面硬度达到HRC58以上，不仅耐磨，还能在制动摩擦的局部高温下保持表面精度，不会因为长期制动出现拉伤、凹痕等缺陷。缸体的端盖和缸筒之间采用内六角螺栓连接，结合面设置了O型圈静密封，额定工作压力下不会出现漏气、渗油的问题，适配0.1-1.0MPa的气动系统压力范围，也可以兼容低压液压系统的使用需求。

　　在实际选型应用中，这类集成制动缸不需要额外配置制动控制阀，只需要把驱动气路同时接入松闸接口，就能实现驱动动作和制动松闸的同步，当活塞运动到目标位置、驱动腔卸压时，制动模块自动锁止，整个控制逻辑和普通气缸完全一致，不需要修改原有设备的控制程序，对于旧设备的安全升级来说非常友好。建模过程中对所有运动部件都做了干涉检查，活塞在全行程运动时，制动片的开合行程不会和其他固定部件发生剐蹭，弹簧的压缩量在全生命周期内都处于许用应力区间，不会出现弹簧疲劳失效的问题。同时考虑到现场维护的便利性，制动模块的端盖设置了拆卸工艺孔，不需要把整个缸从设备上拆下来，就能完成摩擦片的检查和更换，大幅降低了后期维护的停机时间。
