集成式气动液压复合制动执行元件结构

　　在自动化产线的工件定位工位、中小型输送设备的驻停机构、小型专用机床的主轴制动环节，常需要兼顾气动响应速度与液压制动稳定性的执行元件，这类集成式气液复合制动部件正是为填补常规单动力制动元件的性能缺口设计的。不同于传统分立的气动驱动、液压制动分体式布局，该元件将气动驱动腔与液压阻尼制动结构整合在同一缸体内部，省去了外接液压管路、独立动力源的安装空间，在布局紧凑的轻工自动化设备、包装机械的间歇制动工位上，能大幅减少外围管路的排布复杂度，降低管路泄漏带来的维护风险。

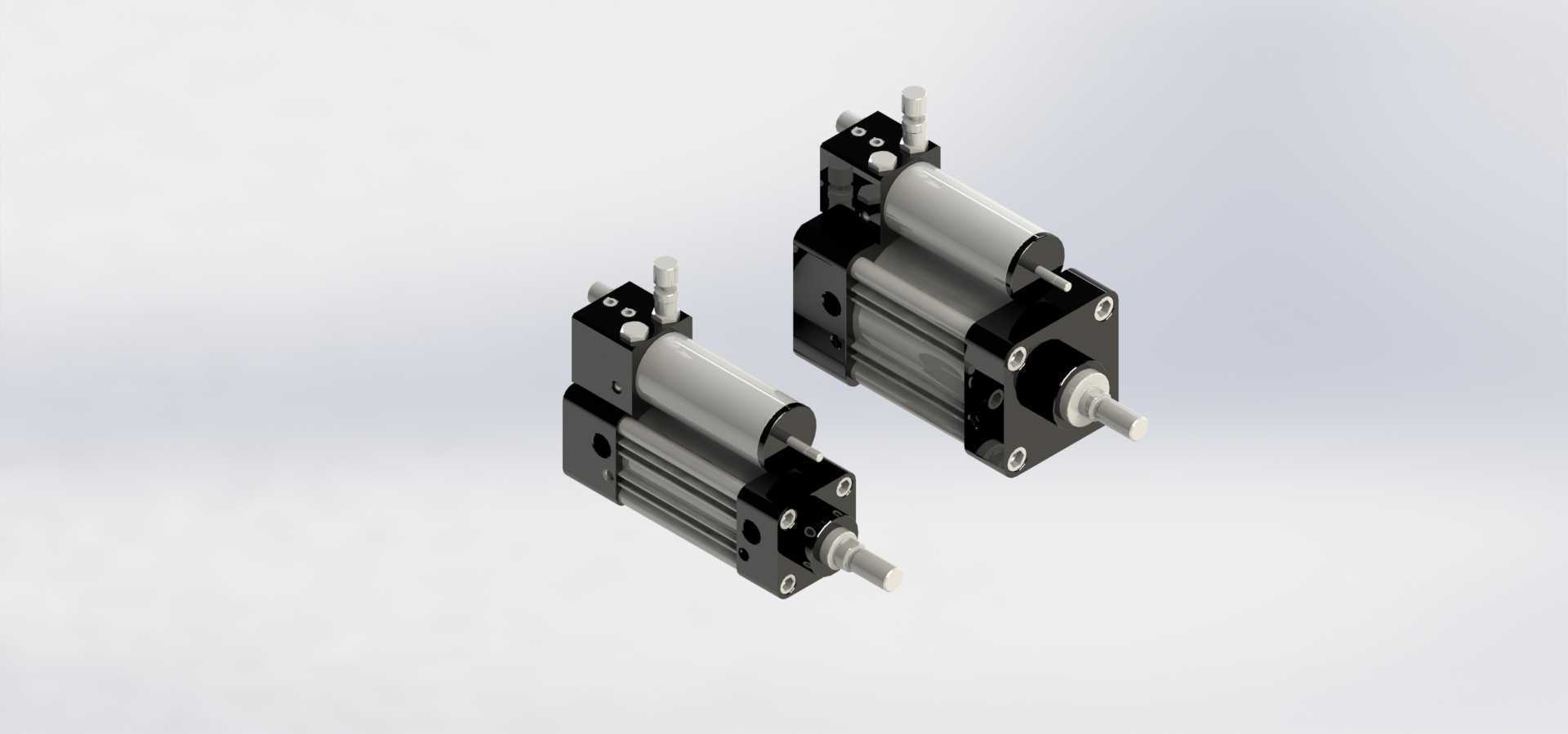

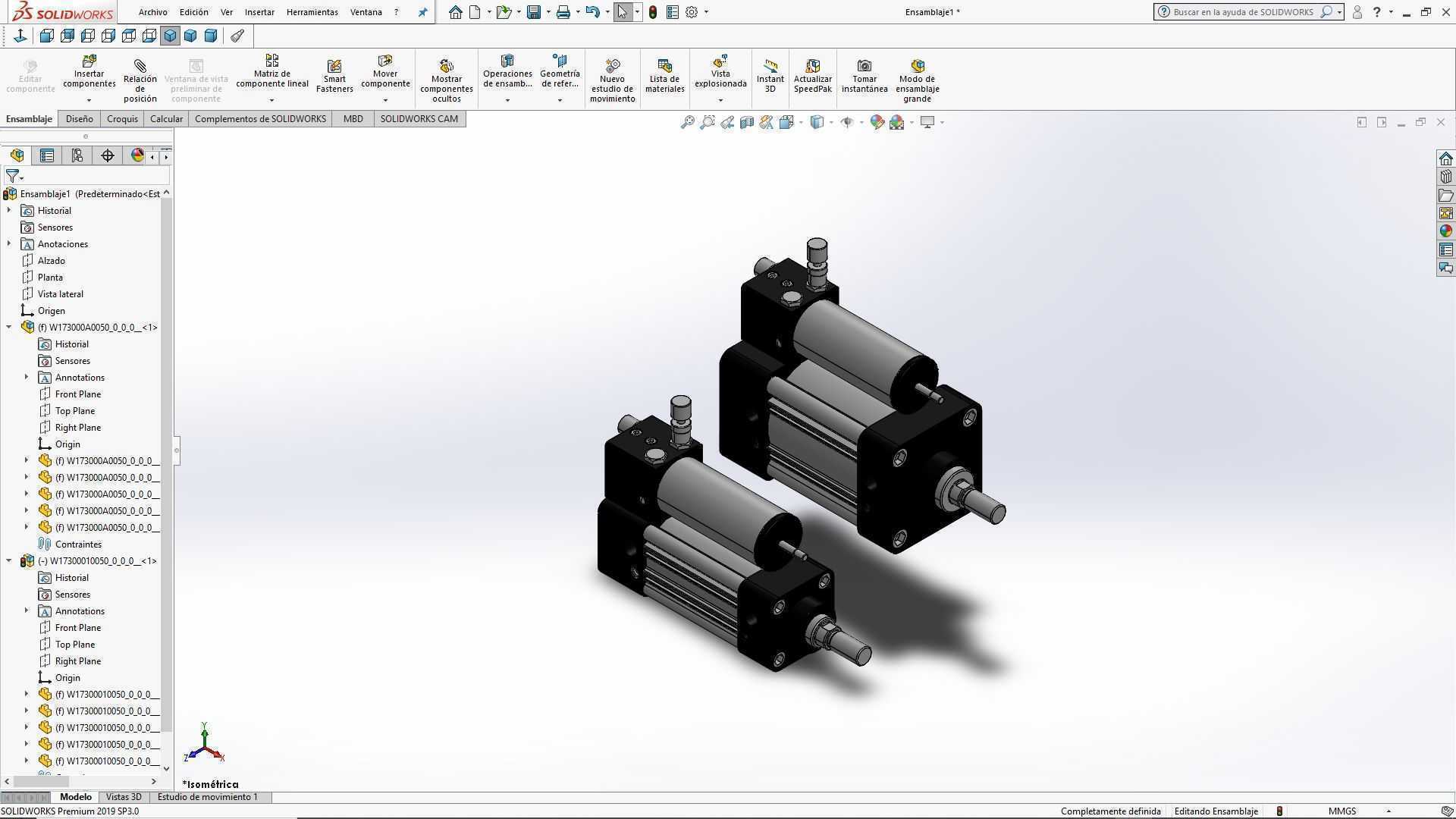

　　从结构设计逻辑来看，该元件采用同轴布局思路，气动驱动段与液压制动段沿活塞杆轴向串联布置，缸体采用方形安装基面设计，四个角点预留的安装孔可直接贴合设备安装面完成固定，不需要额外制作转接安装支架。两款不同规格的元件分别对应50mm与80mm的缸径规格，50mm规格的轴向安装长度控制在120mm区间内，适配安装空间局促、制动负载在150N·m以内的轻载工位；80mm规格的制动扭矩可覆盖400N·m以内的中载制动场景，安装基面的孔位间距较50mm规格放大30%，可直接兼容现有常规标准气缸的安装孔位，在旧设备制动元件升级替换时，不需要重新加工设备安装面，能大幅缩短现场改造的停机时长。

　　实际工况应用中，这类集成制动元件的气动接口布置在缸体顶部，采用常规气动快插接口规格，现场接入0.4-0.6MPa的常规工厂压缩空气气源即可驱动，不需要额外配置高压液压站。元件内部的液压阻尼回路采用封闭自循环结构，制动过程中液压阻尼腔自动建立背压，抵消气动驱动的冲击特性，让制动动作从接触到完全锁止的过程保持线性减速，避免刚性制动带来的工件移位、机构撞击异响问题。在输送线的托盘驻停工位使用时，该元件可直接对接线体的PLC控制信号，制动响应时间控制在0.2s以内，既可以满足高速输送线下的快速驻停需求，又能通过液压阻尼缓冲减少托盘与定位机构的撞击磨损，延长线体定位元件的使用寿命。

　　设计细节上，缸体侧面预留的磁性开关安装槽可直接加装常规气缸磁性开关，实时反馈活塞杆的伸出、缩回位置，不需要额外外置行程检测开关，进一步简化外围检测元件的布线。活塞杆的伸出端采用标准外螺纹连接结构，可根据实际安装需求适配不同规格的制动压头、连接接头，不需要对活塞杆进行二次加工。端盖与缸体的连接采用内六角螺钉周向紧固，密封件采用耐油耐磨的丁腈橡胶材质，可适应车间内常规的切削液、润滑油飞溅环境，日常维护时仅需要定期检查活塞杆表面的清洁度，更换导向套防尘圈即可，维护难度远低于分体式气液制动系统。

　　在安装边界的适配设计上，两款规格元件的气动接口位置、磁性开关槽尺寸保持统一，设备设计阶段可根据负载需求灵活选型，不需要重新预留接口操作空间。元件的整体重量较同规格分立气动、液压元件组合降低40%以上，在移动工位、摆动机构上安装时，可减少运动部件的惯量，提升机构的动态响应性能。针对多粉尘的生产场景，活塞杆伸出端配备的双层防尘圈可阻挡大部分粉尘进入缸体内部，减少密封件的异常磨损，在木工加工、粉体包装这类粉尘浓度较高的工位上，也能保持稳定的制动性能，不会因为粉尘侵入出现制动卡滞、推力不足的问题。
