旋转导电滑环结构三维设计

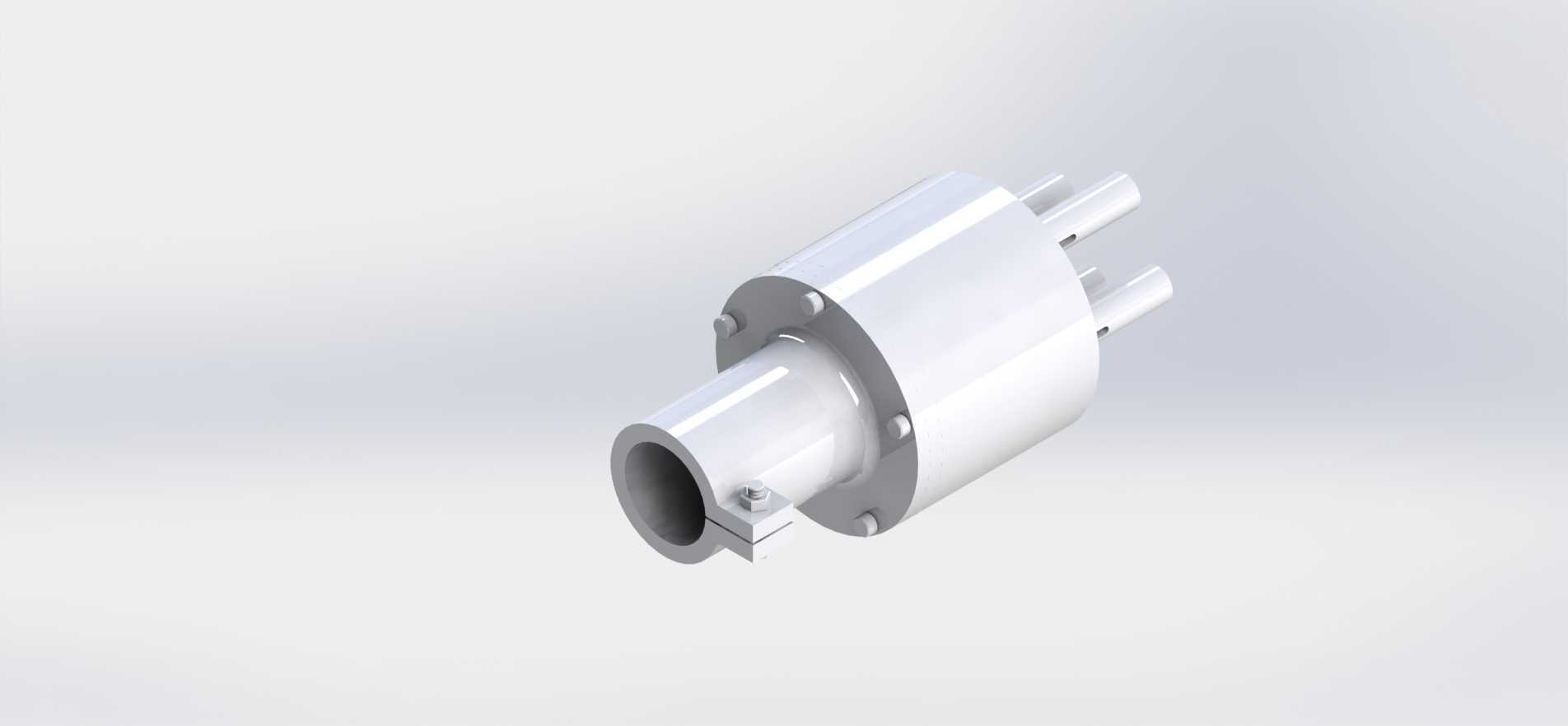

　　在需要360度连续旋转同时传输功率、信号的机电系统中，这类旋转导电连接件是解决绕线问题的核心部件，常见于自动化转台、包装机械旋转工位、风电变桨系统、游乐设备旋转座舱、安防云台等场景，能够在两个相对旋转的机构之间稳定传递电流与控制信号，避免导线在持续旋转过程中发生缠绕、拉扯断裂的问题。从结构设计来看，该部件采用同轴式布局，主体为圆柱形中空结构，中空通道可预留走气、走液或者穿设其他线缆的空间，适配需要集成气液电混合传输的应用场景。外壳采用金属材质加工，表面做阳极氧化处理，兼顾结构强度与电磁屏蔽性能，能够减少外部电磁干扰对内部传输信号的影响，同时金属外壳具备较好的散热能力，可在持续工作过程中导出触点摩擦产生的热量，降低部件温升。

　　内部接触结构采用贵金属合金刷丝与铜环配对的设计，刷丝以恒定压力贴合在导电环表面，在旋转过程中保持稳定接触，降低接触电阻波动，减少信号传输过程中的丢包、闪断问题，多组导电环之间采用绝缘工程塑料隔层分隔，保证各通路之间的绝缘性能，避免不同电压等级的线路之间发生击穿短路。安装边界方面，该部件采用法兰式安装结构，法兰端面上均匀分布多个安装螺孔，可通过螺栓直接固定在设备的静止端机架上，转子端设置有对接轴头与插接口，可与旋转端的转轴直接对接传动，安装时需要保证转子与定子的同轴度公差控制在0.1mm以内，避免旋转过程中出现偏磨，缩短部件使用寿命。整体外形为阶梯轴式圆柱结构，最大外径处为法兰安装位，沿轴向依次延伸出定子壳体、转子轴段，

　　轴向总长度可根据通路数量调整，通路数越多对应的轴向长度越长，选型时需要根据设备的安装空间预留足够的轴向余量，同时要考虑旋转端的负载转速，该结构设计适配的最高连续工作转速可达数百转每分钟，能够满足大部分工业自动化设备的旋转工况需求。设计过程中需要重点考虑接触压力的匹配，刷丝压力过大会加剧摩擦磨损，缩短使用寿命，压力过小则会导致接触不稳定，在振动工况下容易出现瞬断，因此需要通过反复的仿真与实物测试调整刷丝的预压角度与弹力，在接触稳定性与磨损寿命之间找到平衡点。另外，绝缘部件的材料选择需要兼顾耐高温与绝缘性能，采用玻纤增强的工程塑料注塑成型，能够在120摄氏度的长期工作温度下保持结构强度与绝缘性能，避免高温下出现绝缘失效的问题。

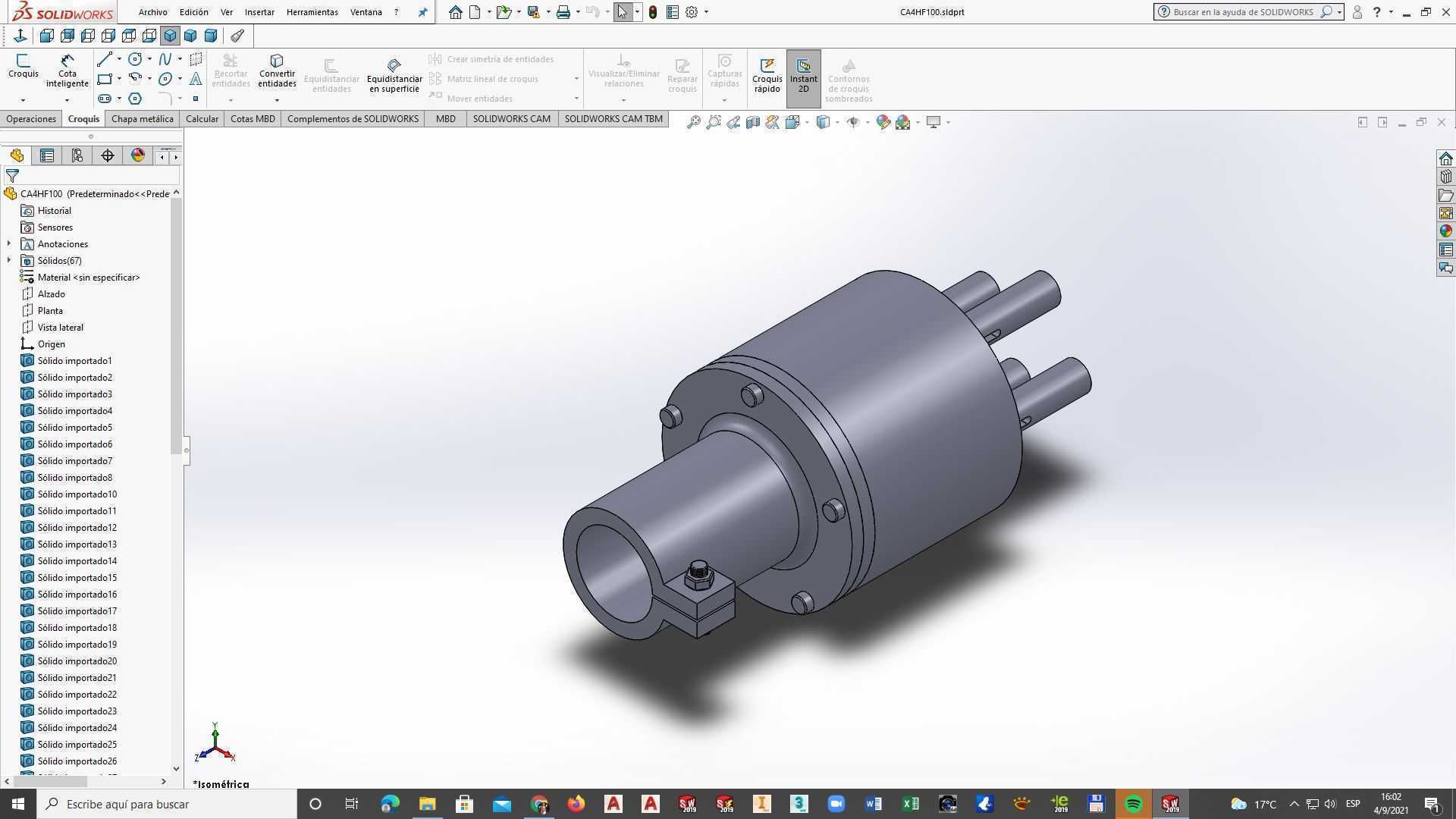

　　外壳的密封结构采用多道O型圈密封，能够达到IP65的防护等级，可在有少量粉尘、溅水的工业现场环境下使用，不需要额外加装防护外罩，降低设备整体的设计复杂度。转子端的插接口采用标准化的接插件设计，可直接与设备端的线束对插，减少现场接线的工作量，同时避免接线错误导致的部件损坏。在实际选型应用中，需要根据传输的功率大小选择对应线径的导电环，功率通路需要核算载流量，保证长时间满负载工作时的温升不超过材料允许范围，信号通路则需要考虑阻抗匹配，尤其是高频信号传输场景，需要对导电环做阻抗控制设计，减少信号反射衰减。该结构的三维建模过程中，需要重点保证各环形零件的同轴度，装配时要控制各导电环之间的间距公差，避免刷丝在旋转过程中跨接相邻环导致短路，同时要预留刷丝的活动空间，避免刷丝与壳体之间发生干涉。
