小型集成式液压动力供给装置结构

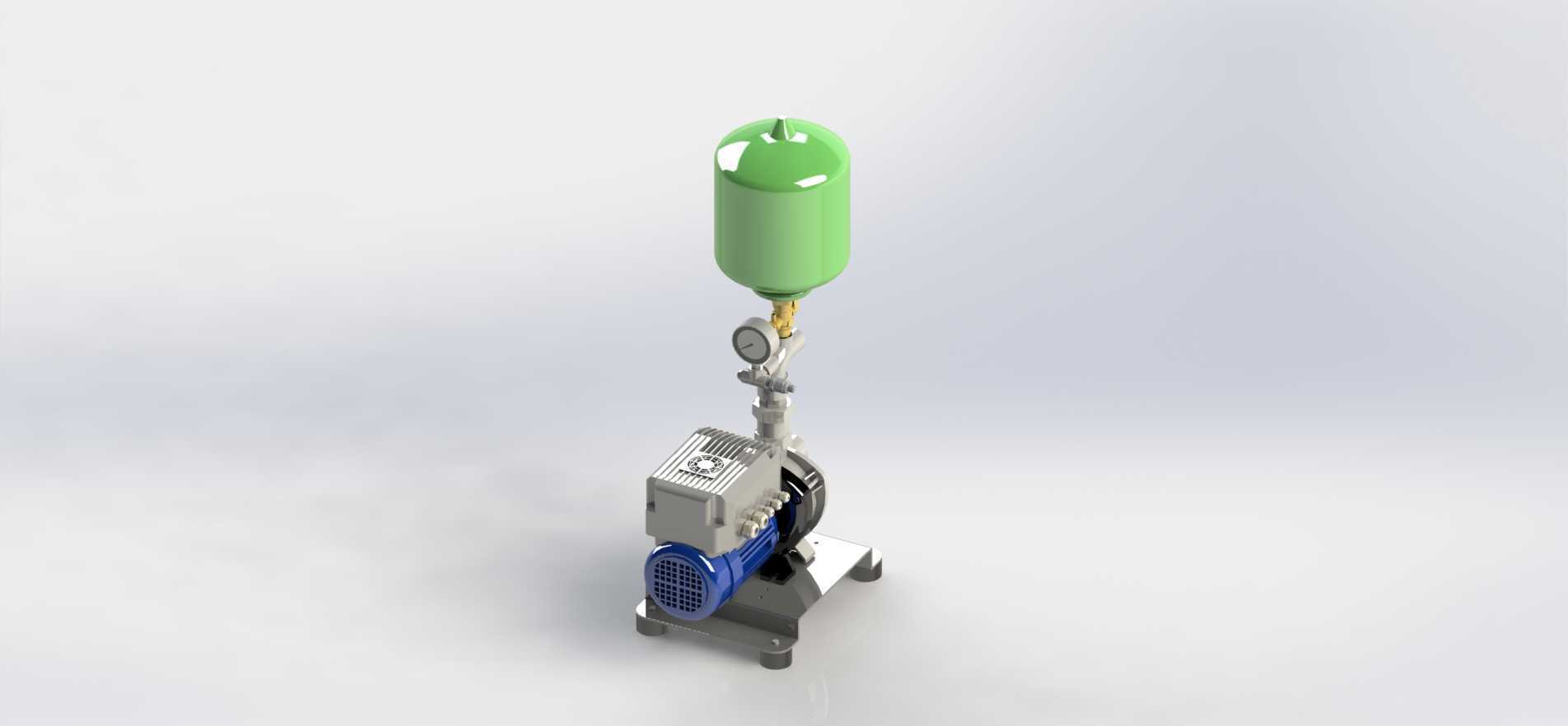

　　这套集成式液压动力单元，在中小功率液压回路里的适配场景非常广，从机床工装的夹紧回路、小型自动化生产线的辅助执行动力源，到实验室液压试验台的压力供给单元都能覆盖，相比分散搭建的液压系统，它把动力发生、压力缓冲、参数检测几个核心模块做了一体化集成，省去了现场布管拼接的大量工作量，也减少了外接管路带来的泄漏点。从结构布局来看，底部的安装底座采用带支脚的一体式铸造支撑结构，四个安装支脚预留了螺栓过孔，安装时可以直接固定在设备机架的安装平面上，不需要额外做转接支架，底座的重心经过配平，整机满油状态下的重心落在四个支脚围成的矩形区域中心，运行时电机带动泵体产生的振动可以通过底座均匀传递到安装面，不会出现偏载晃动的问题。

　　动力段采用卧式电机与液压泵直连的结构，没有额外的联轴器转接结构，电机轴与泵轴通过同轴止口直接定位，同轴度公差可以控制在0.02mm以内，大幅降低了高速运转时的偏磨风险，电机端的散热筋沿轴向排布，配合端部的散热风叶，连续满载运行时的绕组温升可以控制在绝缘等级允许的范围内，不需要额外加装外部散热装置。泵体出口的管路上直接集成了压力检测与缓冲模块，竖向布置的管路先接压力表，再向上连接囊式蓄能器，这种竖向排布的结构一方面可以让管路内的残留空气自然向上聚集到蓄能器端，不需要在管路最高点额外设置排气阀，另一方面蓄能器的竖向安装方式符合囊式蓄能器的安装规范，能避免皮囊长期偏置导致的局部磨损问题。压力表采用径向安装结构，

　　表盘朝向设备外侧的操作通道方向，操作人员站在设备旁不需要俯身或者探身就能直接读取系统实时压力值，压力表下方预留了压力变送器的安装接口，如果需要远程采集系统压力数据，可以直接替换或者加装检测元件，不需要改动主油路结构。蓄能器通过螺纹接头直接固定在竖向油管的顶端，没有额外的加长管路，这种近泵安装的方式可以最大化吸收泵出口的压力脉动，齿轮泵或者柱塞泵工作时产生的高频压力波动，在到达主输出油路之前就会被蓄能器内的压缩氮气缓冲掉，能让下游执行元件的运行更平稳，减少压力波动带来的管路振动和密封件疲劳损坏。整套装置的外接油口设置在泵体侧方，预留了标准的法兰连接接口，现场安装时只需要连接进出油管路和电机电源线就能投入使用，外部尺寸控制得非常紧凑，

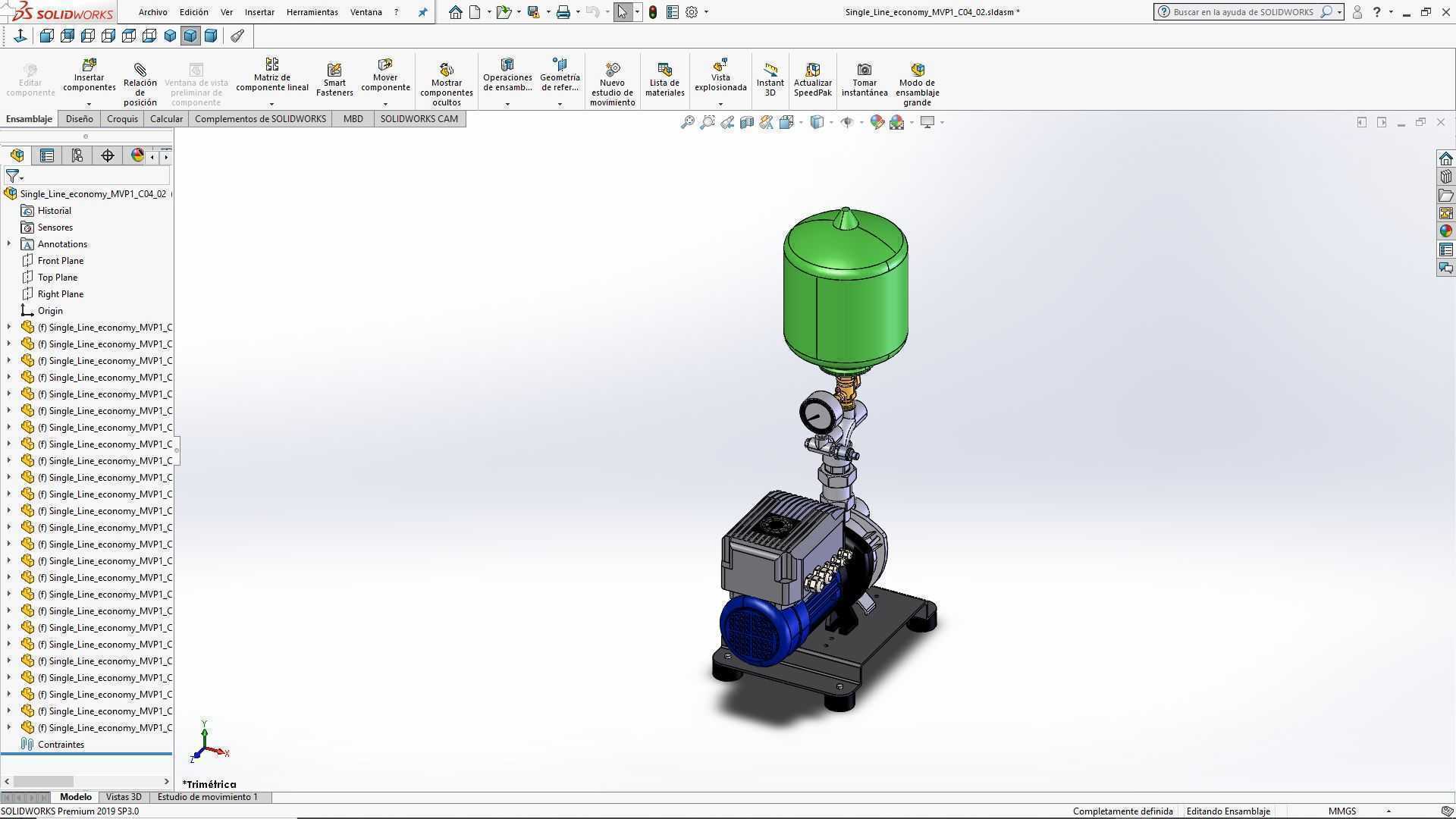

　　横向宽度不超过电机本体的安装尺寸，竖向高度从底座安装面到蓄能器顶端的距离适配多数小型设备的安装舱室空间，不会和设备内部的其他结构产生干涉。在设计细节上，电机和泵体的连接法兰处设置了密封圈，避免泵轴端的微渗油顺着法兰面流到电机外壳上，底座的表面做了喷漆防锈处理，支脚的安装面经过铣削加工，平面度公差满足安装要求，固定后不会出现局部应力集中。油路的通径选型匹配整套装置的额定流量，在额定转速下的管路流速控制在液压设计规范允许的范围内，不会因为通径过小产生过大的沿程压力损失，也不会因为通径过大造成结构冗余、占用过多安装空间。这套结构在建模时把各个零件的装配关系做了完整还原，包括紧固件的位置、密封件的安装槽、各个接口的螺纹规格都和实际零件一致，不管是做液压系统的方案选型演示，还是做设备安装布局的干涉检查，都能直接调用参考，不需要再重新核对各个部件的安装尺寸。
