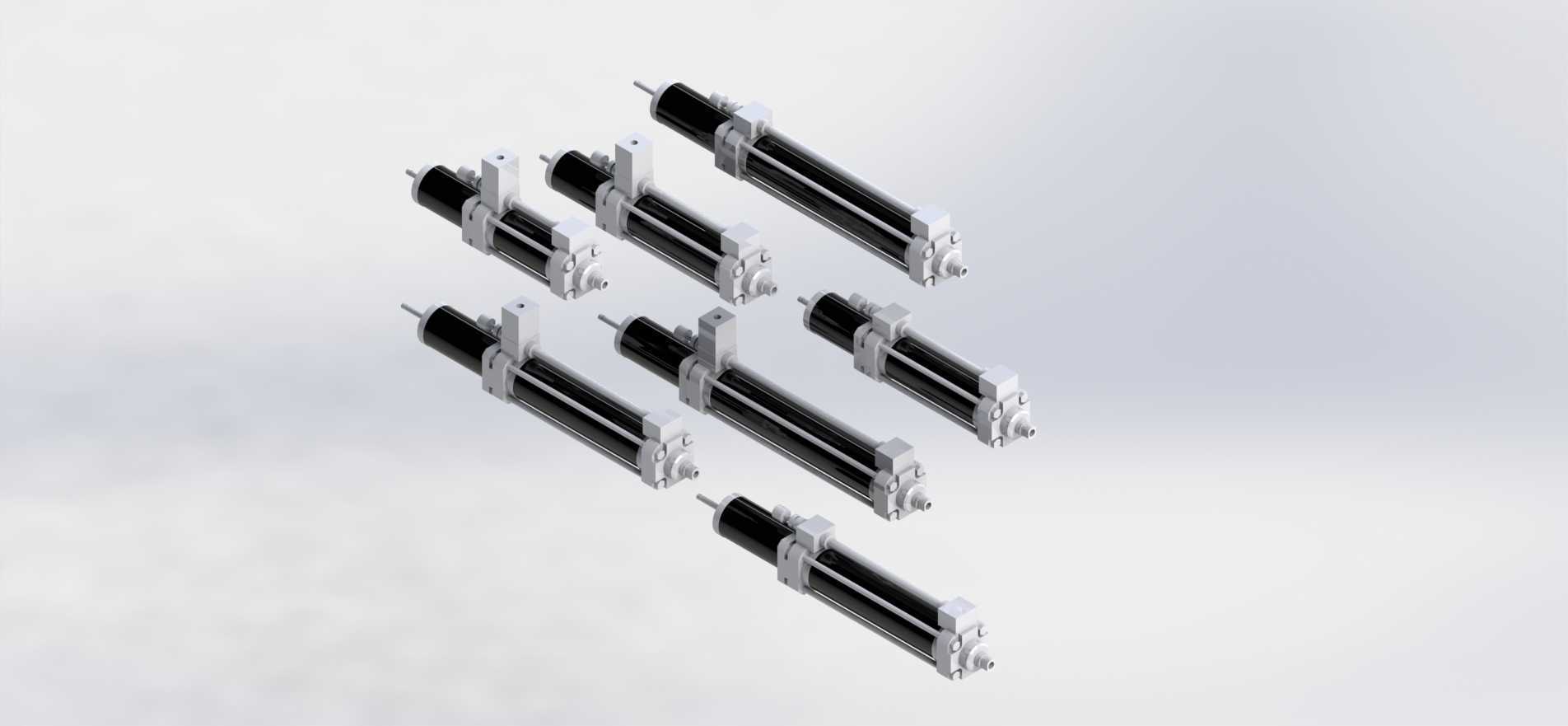

希德罗切克斯系列液压执行元件结构

　　在各类工业液压传动系统里，这类线性执行元件的应用覆盖了极广的场景，从重型冶金设备的辊缝调节、工程机械的工作装置驱动，到自动化产线的工装夹紧、工位推移，都能见到同结构元件的身影。不同于标准拉杆油缸的通用化设计，这组元件针对特定安装工况做了结构适配，缸筒采用高精度冷拔无缝管材加工，内孔珩磨后粗糙度控制在Ra0.4以内，能最大程度降低活塞往复运动的摩擦阻力，同时减少密封件的异常磨损，延长元件的连续工作寿命。端盖与缸筒的连接采用螺纹加止口定位的结构，相比法兰连接能在相同缸径下缩小径向安装尺寸，适合安装空间局促的设备布局场景，端盖上集成的油口采用标准公制细牙螺纹，能直接适配常规液压管路的接头连接，无需额外加装过渡接头，减少管路泄漏点。

　　活塞部分采用组合密封结构，格莱圈加导向带的配置既能保证高低压工况下的密封可靠性，又能为活塞提供足够的径向支撑，避免活塞在往复运动中出现偏磨，活塞杆表面做了高频淬火加硬铬镀层处理，硬度达到HRC58以上，镀层厚度控制在0.03-0.05mm区间，能抵御外界粉尘、水汽的腐蚀，同时耐受往复运动中的摩擦损耗。安装方式上，这组元件采用了尾部耳轴加前端法兰的复合安装适配结构？不对，仔细看结构，每支元件的缸筒侧面都带有一体式安装支座，支座上的安装孔做了铰制孔精度加工，能直接通过销轴与设备机架铰接，允许元件在工作过程中随负载运动产生小角度摆动，适配需要摆动驱动的工况，比如工程机械的动臂驱动、机床的摆角调节机构。从设计思路上看，

　　这组元件做了系列化的尺寸梯度，不同规格的元件保持了安装接口的通用性，同安装尺寸的元件可以通过更换不同缸径的规格来调整输出推力，方便设备做不同负载等级的选型适配，不需要重新设计安装机架。在安装边界上，元件的最大外伸长度、缩回长度都做了严格的尺寸校核，活塞行程两端设置了缓冲结构，当活塞运动到行程末端时，缓冲柱塞会提前封闭主回油通道，通过节流缝隙缓慢排油，降低活塞对端盖的机械冲击，避免设备运行中出现撞击噪音和结构损伤。这类元件的额定工作压力覆盖16MPa到25MPa区间，能满足绝大多数中高压液压系统的使用需求，在实际选型过程中，需要根据负载的运动速度、推力需求、安装空间来匹配对应的缸径和行程，同时要核算活塞杆的纵向弯曲强度，

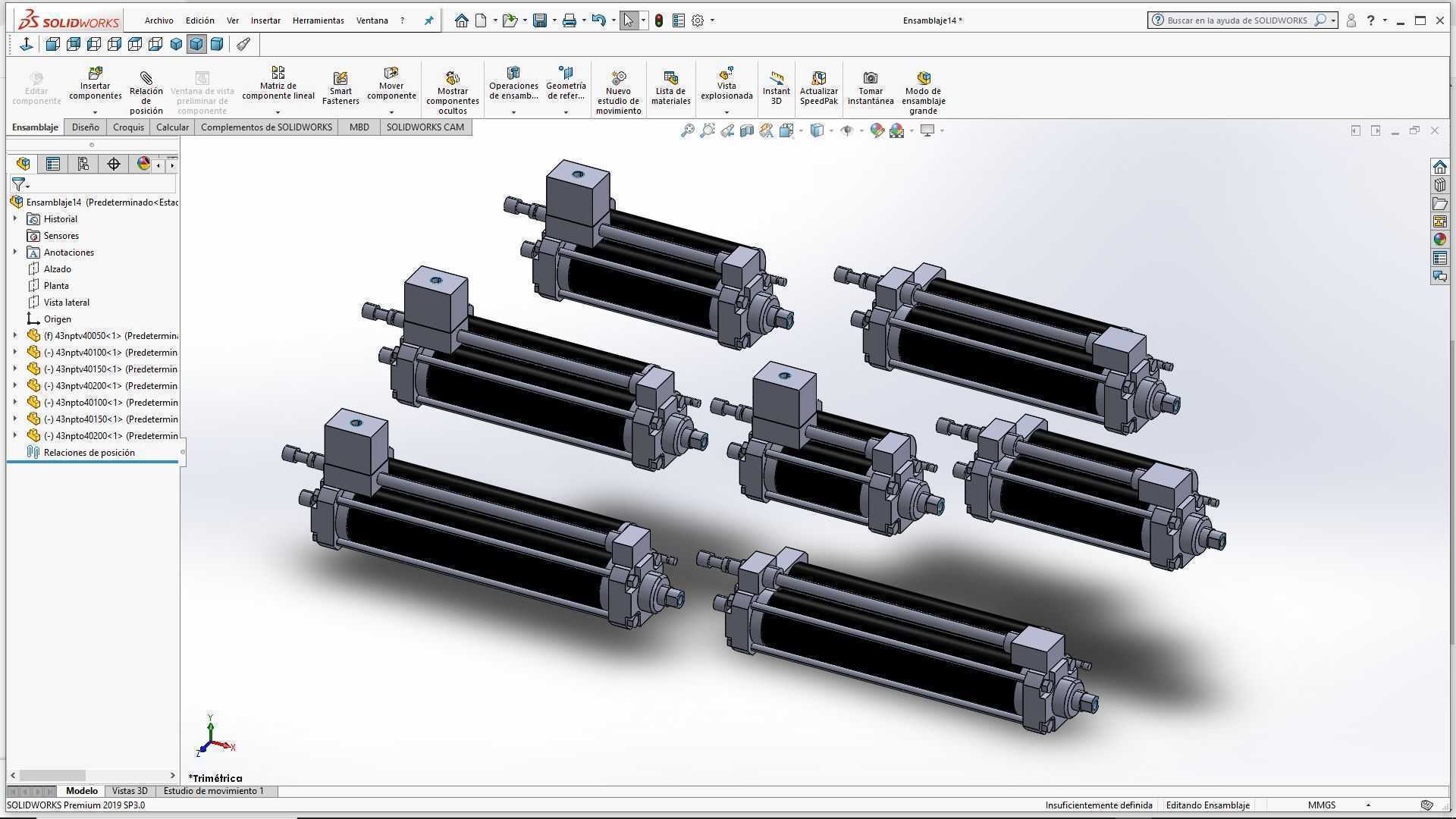

　　当行程较长时需要额外加装活塞杆支撑导向结构，避免活塞杆受侧向力出现弯曲变形。不同于电驱直线执行器，液压驱动的这类元件能在极小的体积下输出极大的推力，同时具备过载保护能力，通过系统溢流阀就能限制最大输出力，避免负载过载时损坏设备结构，在重载、高频往复的工况下，这类元件的可靠性远高于其他线性驱动方案。建模过程中，所有密封槽的尺寸都按照对应密封件的标准规格做了参数化设计，方便后续做规格衍生时直接调用标准密封件模型，不需要重新设计槽型结构，安装支座的受力位置做了局部加厚处理，通过有限元校核能承受额定负载下的最大应力，不会出现安装位置断裂的问题。油口的位置设置在端盖的侧面，避开了安装干涉区域，接管路后不会和周边的机架结构产生空间冲突，活塞杆端部的外螺纹接口做了标准尺寸设计，能直接连接各类负载接头、连接耳环，适配不同的负载连接需求。在设备维护层面，这类元件的端盖拆卸不需要专用工具，拆开螺纹连接后就能直接抽出活塞组件，方便更换磨损的密封件，日常维护只需要定期检查油液清洁度，避免杂质进入缸筒内部划伤密封面和缸筒内孔，就能保证元件长期稳定运行。
