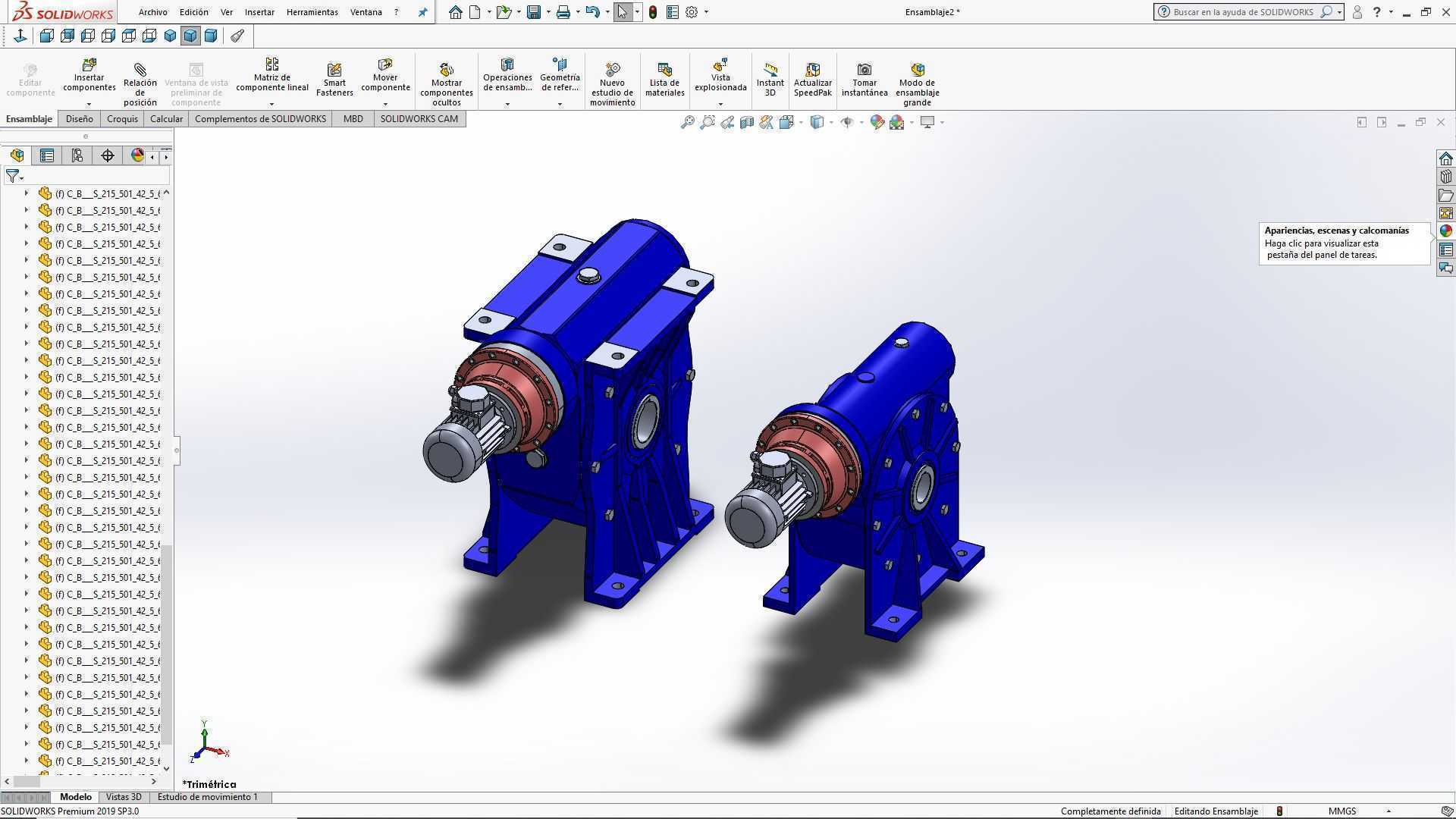

CBS系列蜗轮蜗杆传动减速装置结构

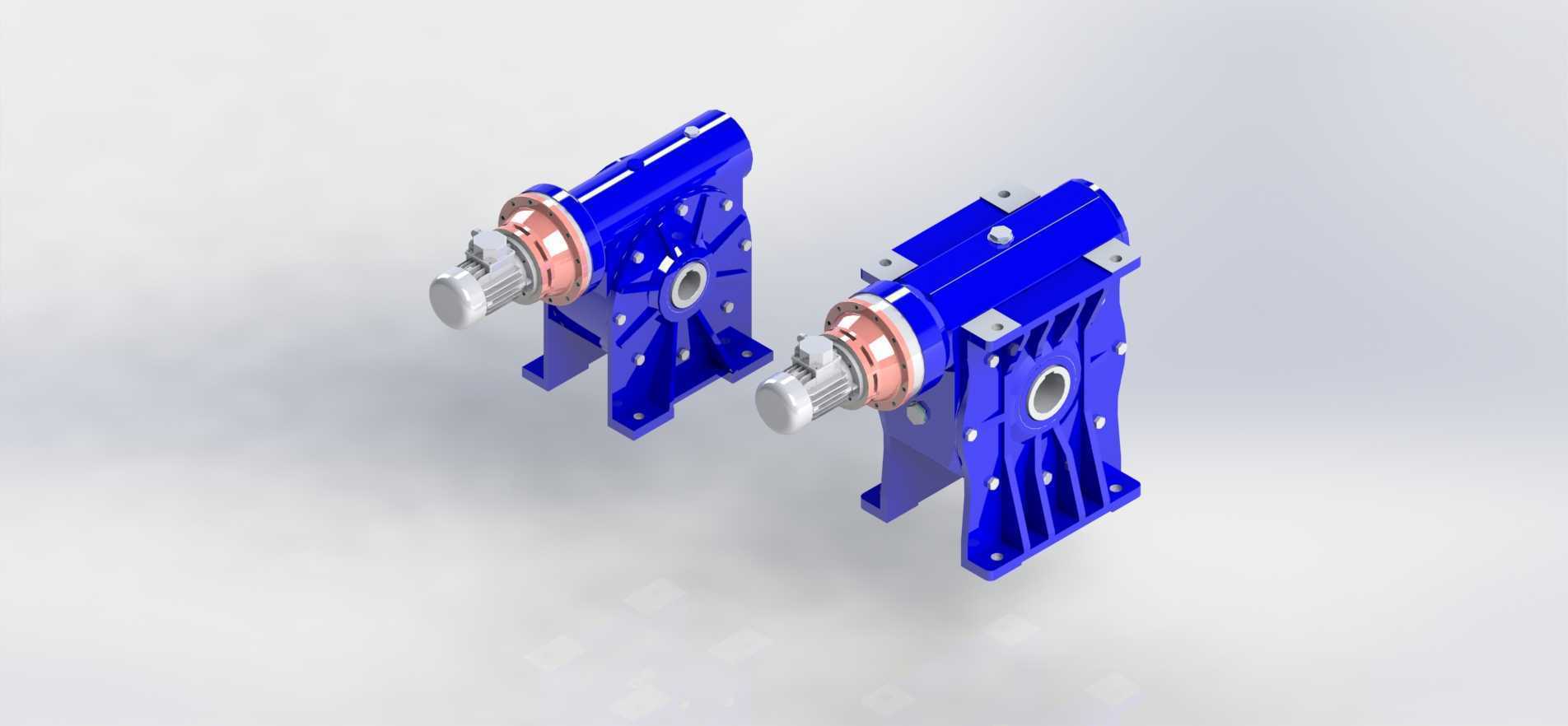

　　在轻工包装、食品输送、小型自动化生产线这类对安装空间有严格限制的传动场景里，这类侧装式蜗轮蜗杆减速单元的适配性远高于同轴布局的减速结构。不同于常规输入端与输出端处于同一轴线的减速产品，该系列两款减速单元采用输入端侧置的偏心布局，输入轴连接法兰直接集成在箱体侧部的铜质端盖上，能直接对接标准IEC规格的驱动电机，不需要额外加装过渡连接座，在横向空间局促的设备机架上安装时，能大幅压缩动力段的整体占用长度。

　　从实际传动逻辑来看，该系列减速单元采用单级蜗轮蜗杆啮合结构，蜗杆部分直接集成在输入轴段，和电机输出轴通过刚性联轴器直连，动力输入后通过蜗杆带动蜗轮回转，最终由垂直于输入方向的输出轴传递扭矩，这种结构天然具备反向自锁特性，在倾斜输送、升降类工位上使用时，能避免负载反向拖动电机造成的工位偏移，不需要额外加装制动组件就能满足工位停位的安全要求。两款不同规格的单元分别对应不同的扭矩输出区间，CBS180规格适配0.75-1.5kW区间的驱动电机，额定输出扭矩覆盖180-260N·m，适合小型皮带输送机、轻型翻转机构这类负载波动较小的工位；CBS215规格可适配1.5-2.2kW的驱动电机，额定输出扭矩覆盖280-400N·m，能应对包装机械的主传动、小型物料提升机这类存在短时冲击负载的工况。

　　结构设计层面，箱体采用一体化铸造成型，外部设置多道纵向加强筋，既提升了箱体的刚性，避免重载下箱体变形导致蜗轮蜗杆啮合间隙偏移，也增大了箱体的散热面积，连续运行时能通过筋片将箱体内润滑油的热量快速散出，不需要额外加装散热风扇就能满足长时间运行的温升要求。安装底座采用带沉孔的法兰式结构，四个安装孔位分布在底座的四个角点，安装面经过铣削加工，平面度控制在0.05mm以内，安装时能和设备安装面完全贴合，避免运行时产生附加振动。输入侧的铜质端盖既作为蜗杆轴的支撑座，集成了输入轴的油封安装位，能有效防止箱体内的润滑油从输入轴位置渗漏，端盖和箱体之间采用止口定位，装配时不需要反复调整同轴度，能大幅提升现场装配的效率。输出轴采用空心轴带键槽的结构，可直接套装在设备的从动轴上，通过平键传递扭矩，也可以根据需求加装实心输出轴法兰，适配联轴器、链轮等不同的传动连接方式，输出轴端的油封采用双唇口结构，既能阻挡外部的粉尘、水汽进入箱体内部，也能防止润滑油渗漏，在多粉尘的生产车间内使用时能有效延长轴承和蜗轮副的使用寿命。

　　安装边界方面，CBS180规格的箱体中心高为180mm，底座安装孔的横向间距为140mm，纵向间距为110mm，输入轴中心到安装底面的垂直距离为90mm，输出轴的轴径为35mm，键槽宽度为10mm，整体横向最大尺寸（含输入法兰）为290mm，纵向最大尺寸为210mm，适合安装在机架型材间距为160mm的小型设备上；CBS215规格的箱体中心高为215mm，底座安装孔横向间距为170mm，纵向间距为130mm，输入轴中心到安装底面的垂直距离为110mm，输出轴轴径为45mm，键槽宽度为14mm，整体横向最大尺寸为340mm，纵向最大尺寸为250mm，适配中型设备的安装机架。两款单元的注油孔都设置在箱体顶部，放油孔设置在箱体底部的最低位置，现场维护时不需要拆卸设备就能完成润滑油的更换，油位观察孔设置在箱体侧部，能直观看到箱体内的润滑油液位，避免缺油运行造成蜗轮副的异常磨损。在实际选型搭配时，需要注意设备的实际运行工况，当每小时启动次数超过10次、负载冲击较大时，需要在额定输出扭矩的基础上乘以1.2-1.5的安全系数，避免长期过载运行导致蜗轮齿面磨损过快，同时要根据设备的安装姿态调整润滑油的加注量，当箱体采用垂直安装姿态时，需要适当增加润滑油加注量，保证蜗杆轴承能得到充分润滑。
