手动控制式四通旋转气阀结构设计

项目分类:阀门 发布时间:2022-01-29 ID:522191
  • 手动控制式四通旋转气阀结构设计
  • 手动控制式四通旋转气阀结构设计

  这类手动旋转阀在气动控制回路里属于基础的方向控制元件,常见于小型气动设备、工位夹具气路、实验室气路切换、小型工程机械的辅助气路场景,不需要接入电控信号,完全依靠操作人员手动扳动手柄完成气路通断与通路切换,在无供电、需要人工干预确认气路状态的工况下适配性极强,相比电磁阀不存在线圈烧损、供电故障导致的失控问题,在一些需要人工确认工位状态才能切换气路的装配工位、检修旁路气路里应用占比不低。

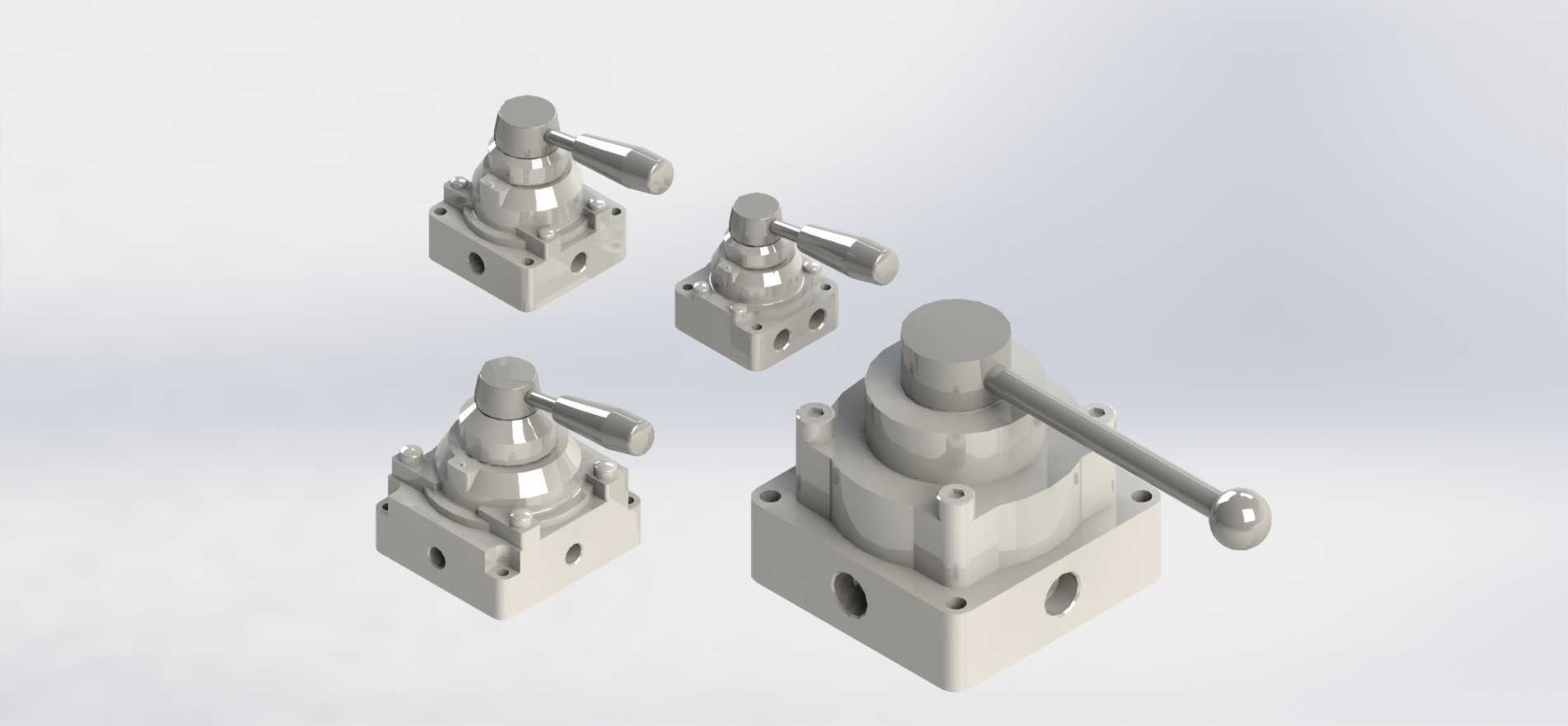

  从结构设计逻辑来看,这款阀采用的是端面密封式旋转阀芯结构,阀体采用方形基座设计,四个通路口分布在基座的相邻侧面,通路规格对应1/4英寸通径,适配常规的气动软管快插接头或者内丝接头安装,基座上预留的四个安装孔位呈对角分布,安装孔的中心距按照常规气动阀的安装尺寸规范设计,既可以直接通过螺栓固定在设备安装面板上,也可以搭配安装支架固定在型材机架上,安装时不需要额外加工异形安装位,通用适配性较强。阀芯部分采用圆柱形回转结构,和手柄直接刚性连接,扳动手柄时带动阀芯在阀体内做定轴旋转,通过阀芯上的导流槽对齐不同的阀体通路口,实现不同通路之间的连通与截止,手柄的操作角度设置有定位卡点,旋转到对应通路位置时会有明显的档位触感,操作人员不需要额外观察指示标记就能感知到是否切换到位,避免出现半开半关导致的气路泄漏、压力不足问题。

  密封结构上,阀芯和阀体配合面采用的是硬质密封加弹性密封圈组合的形式,旋转操作时的摩擦阻力控制在合适区间,既不会因为阻力过大导致操作费力,也不会因为间隙过大出现压力泄漏,常规0.8MPa工作压力下的内泄漏量控制在气动元件标准允许的范围内,满足常规工业气动回路的使用要求。阀体上部的阀盖部分通过螺栓和基座连接,方便后期拆解维护、更换密封件,不需要整体更换阀件,降低后期运维成本。手柄采用加长杠杆设计,操作力臂经过核算,即使在额定工作压力下,操作人员单手握持扳动也不需要施加过大的力,手柄末端做了球面圆滑处理,长时间操作也不会出现硌手的问题。

  从安装边界来看,这款阀的整体外形尺寸紧凑,方形基座的边长控制在小尺寸范围内,手柄扳动到最大角度时的外伸尺寸也不会占用过多的安装空间,在排布密集的气路阀岛、小型设备的内部气路舱里都能顺利安装,不会和周边的管路、其他元件产生干涉。不同规格的同系列阀采用统一的安装孔位尺寸,后期如果需要更换不同通径、不同通路数的同类型阀,不需要重新加工安装孔,直接替换即可,互换性较强。在实际选型应用中,这类阀主要用来控制气缸的伸缩动作、气路的旁路切换、不同气源回路的选择切换,因为是手动控制,不存在误通电误动作的风险,在设备检修、调试工位用来做气路的安全切断阀也非常合适,操作人员在进入设备内部检修前,可以直接将阀扳到截止位置并通过手柄位置确认气路已经断开,相比电控阀的状态指示更加直观可靠。

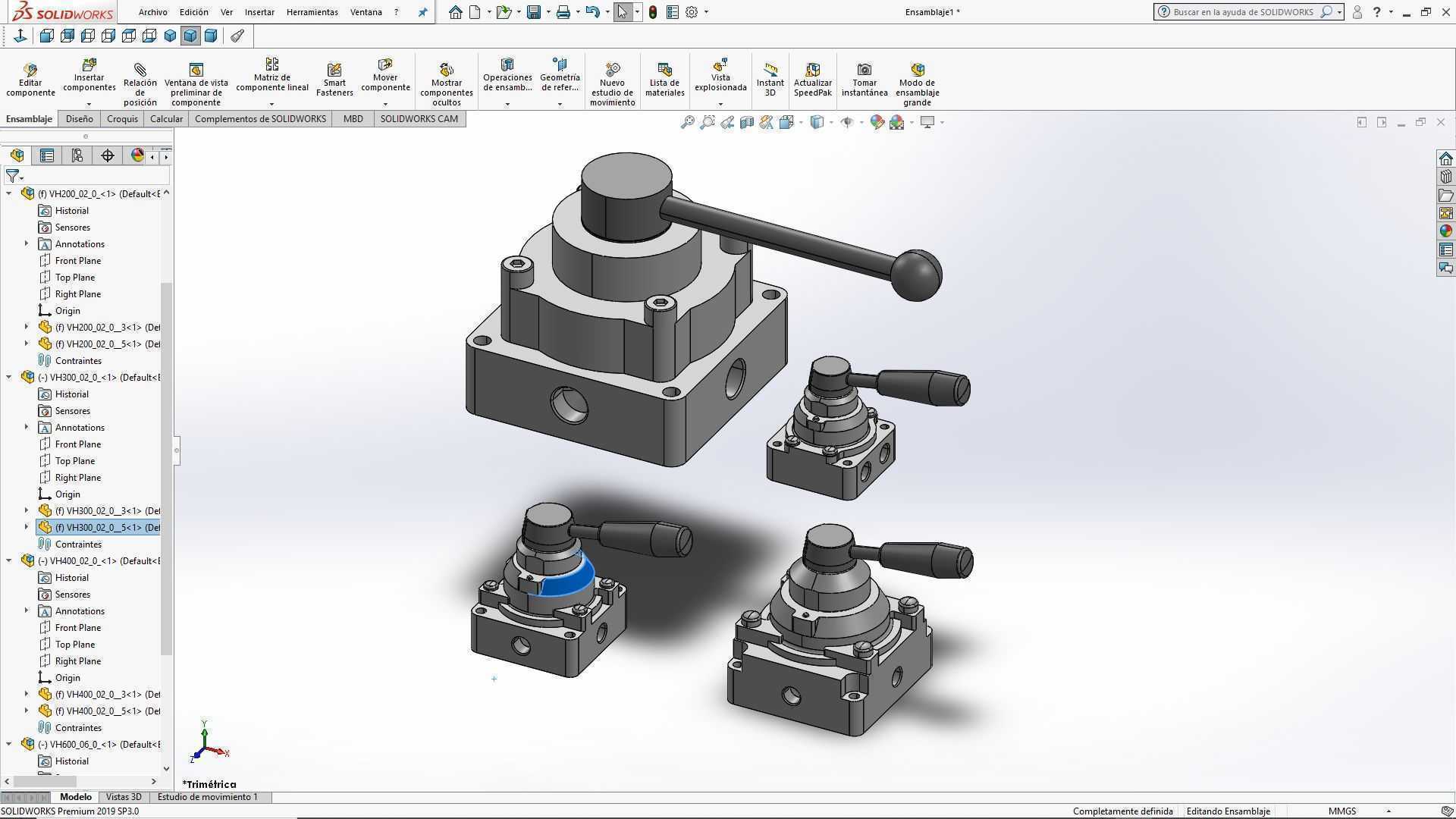

  建模过程中对各个配合面的公差做了合理预留,阀芯和阀体的配合间隙按照气动元件的公差等级设置,既保证转动灵活,也能保证密封性能,所有的安装孔、通路口的尺寸都和实际工业应用的标准件参数匹配,导出的模型可以直接用来做设备的气路排布干涉检查、安装工位的空间校核,也可以作为同类型阀设计的参考结构,拆解后可以直接查看内部的阀芯导流槽结构、密封件安装位置、定位卡点的结构形式,对于刚接触气动阀设计的结构工程师来说,能直观了解手动旋转阀的内部结构组成和工作原理。
