波托涅拉斯双按钮控制开关结构设计

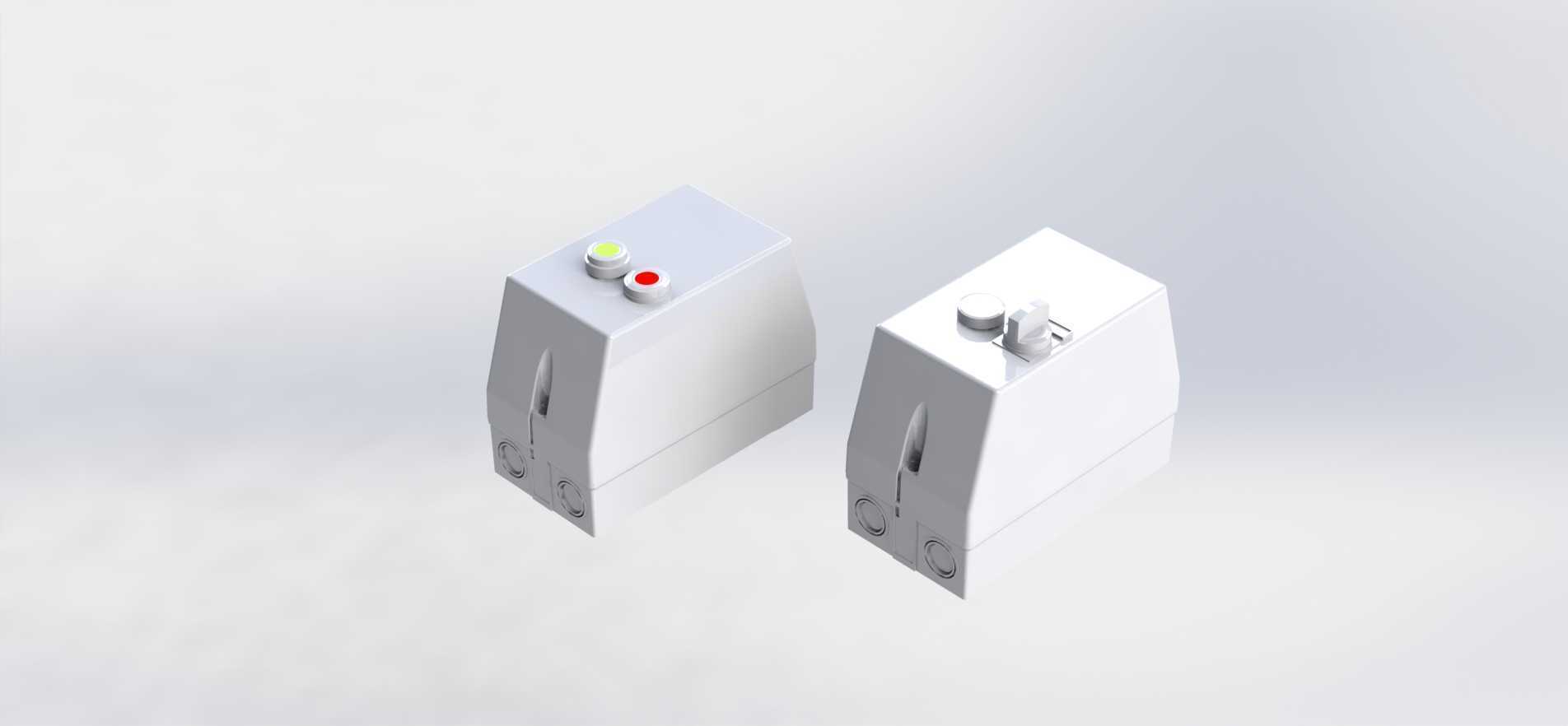

　　这类双按钮控制开关常应用在小型设备的本地操作端，比如桌面型测试设备、小型输送线的旁侧控制位、工位级别的气动回路控制盒内，承担设备启停、模式切换这类最基础的指令输入功能，相比单按钮的循环触发结构，双按钮的功能分区更清晰，操作人员误触概率更低，在需要明确区分启动、停止或者两种工作状态切换的工位场景里，这种结构的开关实用性更强。从结构设计来看，这款开关采用了一体式塑壳基座，外壳做了斜切面的造型处理，顶部操作面略微向操作人员一侧倾斜，符合工位操作时的手部施力角度，不需要刻意抬腕或者调整手臂姿势就能完成按压操作，长时间重复操作的疲劳度更低。基座底部预留了标准的卡装槽位，可以直接卡在35mm宽度的通用电气安装导轨上，

　　也可以通过基座两侧的沉头孔用螺丝直接固定在设备面板或者控制盒内壁，两种安装方式兼容不同的装配场景，不需要额外做安装转接件。开关的操作按钮采用了不同颜色的区分设计，黄绿色按钮对应启动或者接通类指令，红色按钮对应停止或者断开类指令，按钮帽做了内凹的弧面处理，和指尖的贴合度更好，按压时不会出现打滑的情况，按钮的按压行程设计在4mm左右，按压力度控制在5N上下，既不会因为力度太轻导致误碰触发，也不会因为按压力度过大增加操作负担。内部的触点模块采用了模块化的卡接结构，可以根据实际使用需求更换常开、常闭触点组合，不需要更换整个开关本体，后期维护更换配件的成本更低，触点部分采用银合金材质，导通电阻小，频繁通断时的抗烧蚀能力更强，

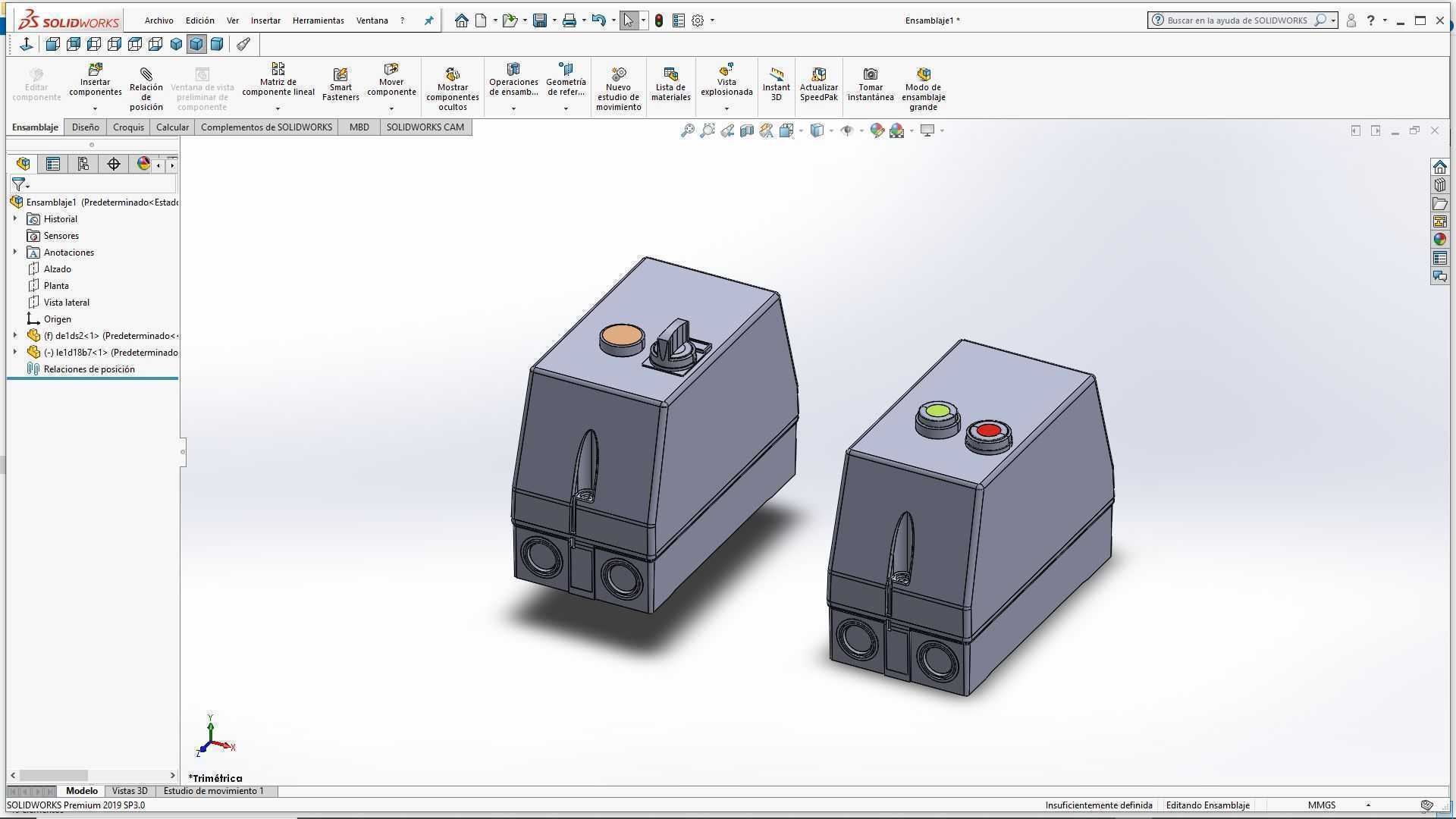

　　适合在需要高频操作的工位长期使用。外壳材质选用阻燃级ABS工程塑料，表面做了细磨砂处理，不容易残留指纹和油污，在车间多尘、有少量油污的使用环境下，日常清洁维护更方便，外壳的拼接缝隙控制在0.1mm以内，可以达到IP40的防护等级，能够阻挡日常的灰尘飘落和少量的飞溅水滴，满足普通工业工位的使用防护要求。开关的接线端子采用升降式压接结构，接线时不需要提前做线鼻子，剥掉6mm长度的线皮直接插入端子孔拧紧螺丝即可，接线效率更高，端子的导电部分采用铜质镀镍处理，长时间使用不会出现氧化锈蚀导致的接触不良问题，适配0.5到2.5平方毫米的多股或者单股铜芯导线，满足常规低压控制回路的载流要求。在设计这款开关的三维结构时，首先要确认操作面的倾斜角度，

　　结合成年人坐姿操作时的视线和手部角度，把顶部操作面的倾斜角设定在15度，刚好匹配工位旁侧安装时的操作视角，按钮的排布间距控制在20mm，两个按钮之间预留足够的操作空间，按压其中一个按钮的时候不会碰到相邻的另一个。外壳的壁厚设计为2mm，既保证足够的结构强度，在安装卡接或者螺丝固定时不会出现壳体开裂，也不会因为壁厚过大造成材料浪费，基座内部的筋位排布要兼顾强度和内部元件的安装定位，触点模块的卡槽位置公差控制在±0.05mm，保证模块卡入后不会出现松动晃动，按钮和壳体上的安装孔之间预留0.2mm的配合间隙，保证按钮按压时没有卡滞感，同时不会因为间隙过大出现晃动歪斜的情况。安装边界方面，这款开关的整体宽度为36mm，深度为58mm，顶部高出安装面的高度为42mm，在排布控制盒内部元件的时候，开关后方需要预留至少20mm的接线空间，方便导线弯折和接线操作，两个同型号开关并排安装时的中心间距建议不小于40mm，预留足够的操作空间避免误触。在实际设备选型应用中，这类开关多用于AC220V及以下的控制回路，额定工作电流为5A，可以直接驱动小型继电器、接触器的线圈回路，不需要额外加中间转接元件，如果是用于直流低压回路，载流能力可以适当提升，适合在小型自动化设备、桌面型加工设备、工位级别的工装夹具控制场景中使用，相比大型的主令控制器，这种小型双按钮开关的占用空间更小，安装更灵活，成本也更低，能够满足大部分本地操作位的指令输入需求。
