Motovario蜗轮蜗杆减速电机结构设计

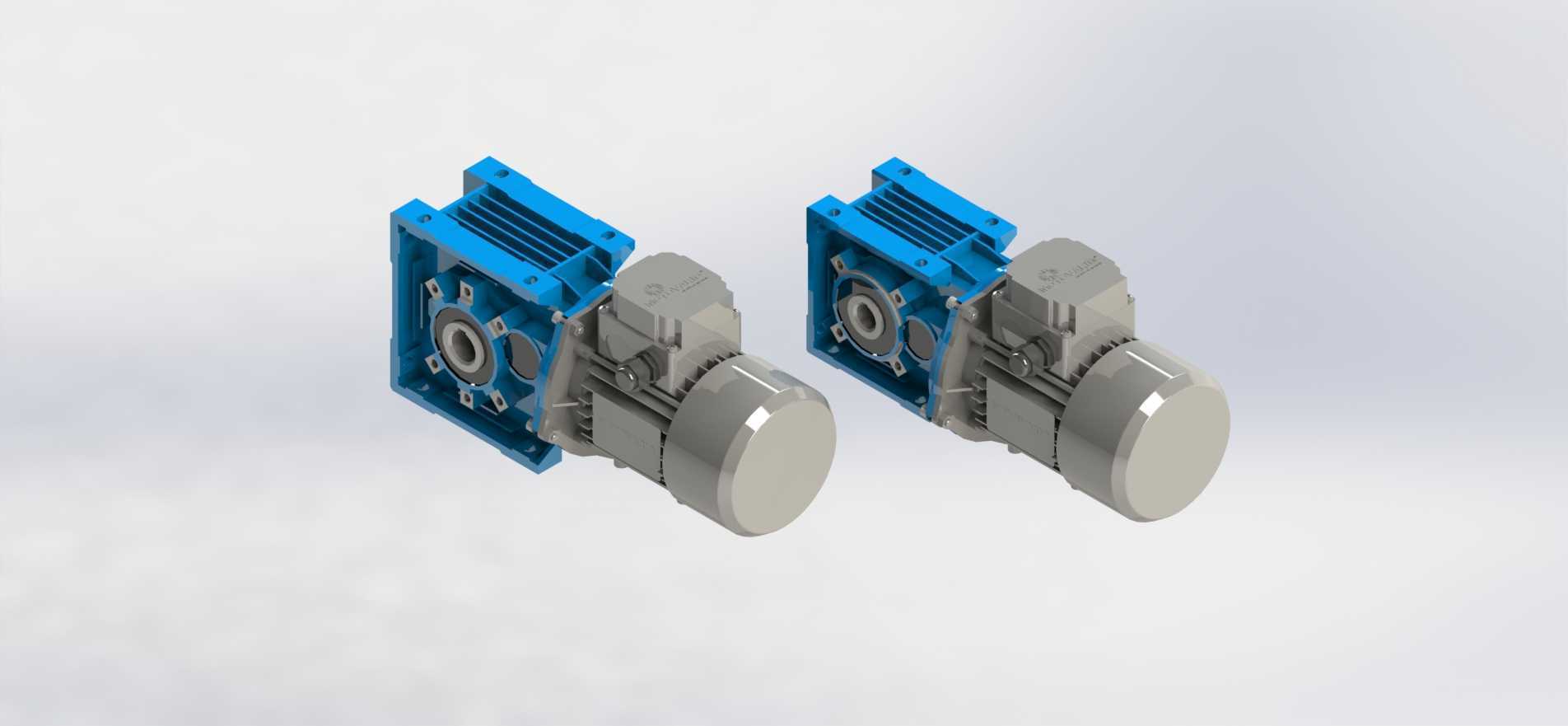

　　本次呈现的两款Motovario系列蜗轮蜗杆减速电机，分别对应CBA52与CBA42规格，是工业传动场景里应用极广的动力传递单元，常被配套在各类需要低转速大扭矩输出的自动化生产线、输送设备、食品包装机械、轻工纺织设备当中，作为动力输出端的核心减速部件，承担匹配电机转速与执行端负载转速、放大输出扭矩的核心作用。从实际应用场景来看，这类铝壳蜗轮蜗杆减速电机因为自重较轻、安装方式灵活，既可以用法兰面直接挂载在设备侧壁，也能通过输出轴孔配套扭力臂做卧式安装，在车间输送线的辊道驱动、小型自动化专机的转盘驱动、包装设备的送料机构驱动场景里，能很好适配空间局促的安装位，不需要额外预留过大的检修与安装空间。从功能特性上看，

　　该系列减速电机采用蜗轮蜗杆啮合的传动结构，具备反向自锁特性，也就是当输出端承受负载扭矩时，无法反向驱动输入端的电机转动，这一特性在提升机构、倾斜输送场景里能额外提供一层安全防护，避免负载失速下滑；同时蜗轮副的啮合重合度高，传动过程的振动与噪音控制表现优于同规格的直齿轮减速结构，适合对运行噪音有要求的车间室内作业场景。两款不同规格的机型在输出扭矩、传动比覆盖范围上做了梯度区分，CBA52规格的中心距更大，能适配更高功率的配套电机，输出扭矩上限更高，适合中负载的传动场景，CBA42规格中心距更小，整体外形更紧凑，适合轻载、安装空间受限的小型设备配套。从设计思路层面拆解，该系列机型的箱体采用高压铸铝一体成型工艺，箱体的安装法兰、

　　输入输出端的轴承座位都是一次铸造成型后做精加工，既保证了轴承位的同轴度精度，也相比传统铸铁箱体减重超过40%，同时铝壳的散热效率优于铸铁材质，长时间连续运行时箱体表面的热量能更快散发到空气中，降低蜗轮副与轴承的工作温度，延长润滑脂的使用寿命。输入侧的电机与减速箱采用直连式设计，电机的输出轴直接插入蜗杆的内孔，通过键连接传递扭矩，省去了额外的联轴器结构，缩短了整机的轴向长度，减少了传动链上的误差累积点。输出端采用空心轴孔设计，配套不同的输出轴套、法兰盘就能实现轴装、法兰装、脚座装等多种安装形式，不需要对箱体主体做结构改动，能覆盖绝大多数常规工业安装需求。在外形尺寸与安装边界上，两款机型的安装孔位、输出轴孔尺寸、

　　输入法兰的止口尺寸都遵循行业通用的安装尺寸标准，同规格替换时不需要对原有设备的安装位做二次加工，能直接替换同类型的其他品牌蜗轮蜗杆减速电机，降低设备维护时的改造成本；箱体侧面预留了油塞位置，既可以做注油口也能做油位观察与排油口，日常维护时不需要拆解箱体就能完成润滑脂的更换。结构设计上，蜗杆的支撑采用两端角接触球轴承的布置形式，能同时承受径向力与轴向力，抵消蜗轮啮合时产生的轴向分力，避免蜗杆运行时出现轴向窜动，保证啮合间隙稳定；蜗轮采用锡青铜材质镶嵌铸铁轮毂的结构，齿面具备良好的耐磨性能，轮毂部分保证与输出轴的连接强度，在长期带载运行时齿面磨损量更小，能维持稳定的传动精度。在配套选型时，需要结合实际负载的转速要求、扭矩需求、安装空间限制来匹配对应的规格与传动比，同时要确认输出轴的受力方向，避免径向力超出轴承的额定承载范围，安装时要保证输入电机与减速箱的同轴度，避免偏心带来的额外振动与轴承磨损。
